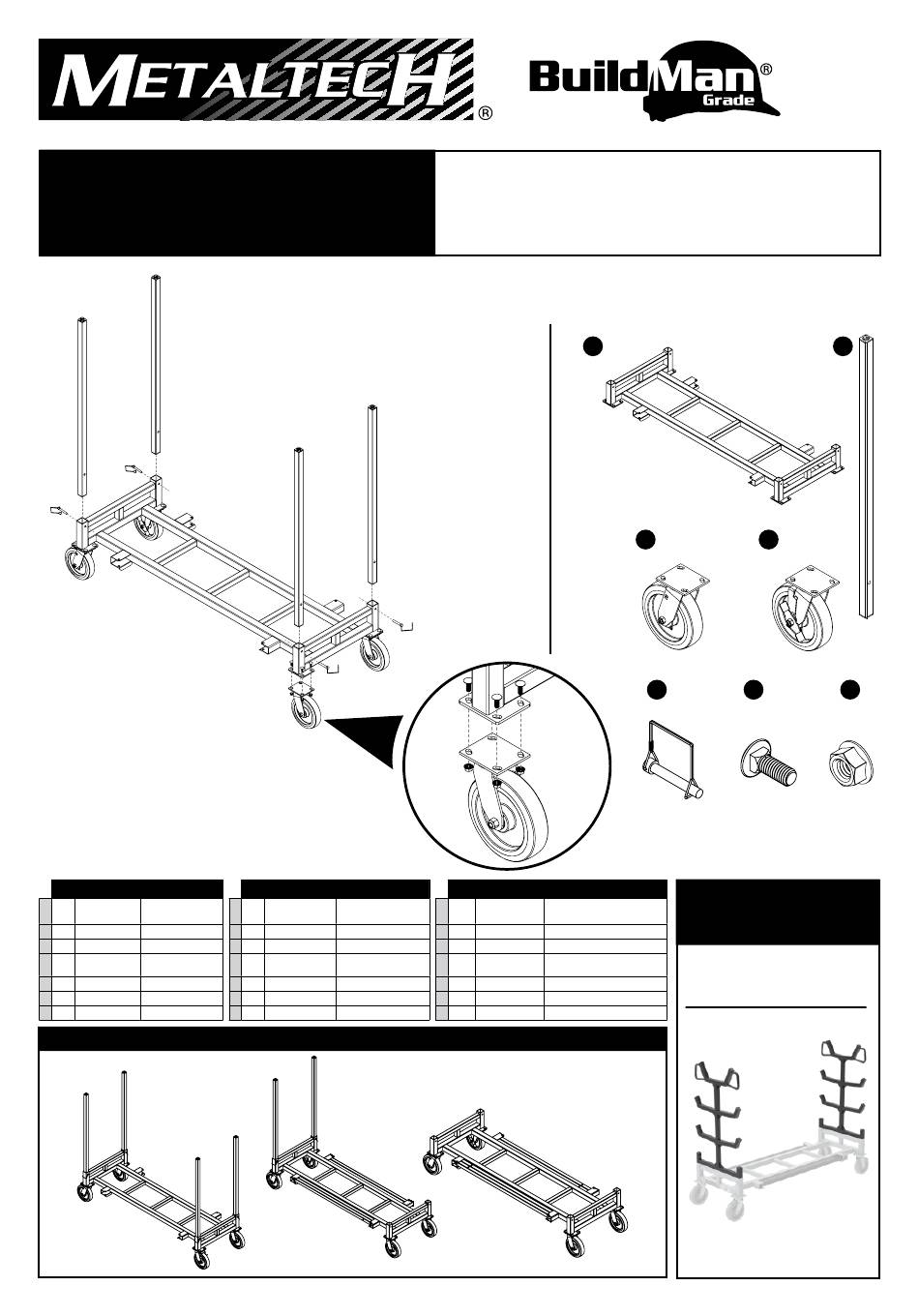

MetalTech BuildMan Grade I-FTC631 Instructions De Montage

ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
INSTRUCCIONES DE MONTAJE
QTY. PART CODE DESCRIPTION
1 1 I-FTC1000 Transport cart base
2 4 I-FTC1001 Handle bars
3 3 I-DCC8AYG Swivellings casters
Swivelling caster
4 2 I-DCC8AYGWL
with brake
5 4 I-CAS5PIN Locking pin
6 16 VB-BC3_8X1GV Carriage bolt
7 16 VB-SFLN3/8Z Nut
POSSIBLE CONFIGURATIONS / CONFIGURATIONS POSSIBLES / POSIBLES CONFIGURACIONES
Picture may differ from actual product / L'image peut différer du produit réel / La imagen puede variar del producto real
QTÉ. CODE PIÈCE DESCRIPTION
Base de chariot de
1 1 I-FTC1000
transport
2 4 I-FTC1001 Barres de support
3 3 I-DCC8AYG Roues pivotantes
Roue pivotante avec
4 2 I-DCC8AYGWL
frein
5 4 I-CAS5PIN Tige de verrouillage
6 16 VB-BC3_8X1GV Boulon de carrosserie
7 16 VB-SFLN3/8Z Écrou
MODEL / MODÈLE / MODELO
I-FTC631
1
1x
CÓDIGO DE LA
CANT. DESCRIPCIÓN
PIEZA
1 1 I-FTC1000 Base del carro de transporte
2 4 I-FTC1001 Barras de soporte
3 3 I-DCC8AYG Ruedas pivotantes
4 2 I-DCC8AYGWL Rueda pivotante con freno
5 4 I-CAS5PIN Pestillo de seguridad
6 16 VB-BC3_8X1GV Pernog
7 16 VB-SFLN3/8Z Tuerca
3
4
3x 1x
5 6
4x 16x
AVAILABLE OPTION*
OPTION DISPONIBLE*
OPCIONE DISPONIBLE*
PIPE RACK
SUPPORTS À TUYAUX
ESTANTE PARA TUBERÍAS
MODEL / MODÈLE / MODELO
I-FTCPRK2
*Option not included, sold separately
*Option non-incluse, vendues séparément
*Opcione no incluida, se venden por separado
2
4x
7
16x
