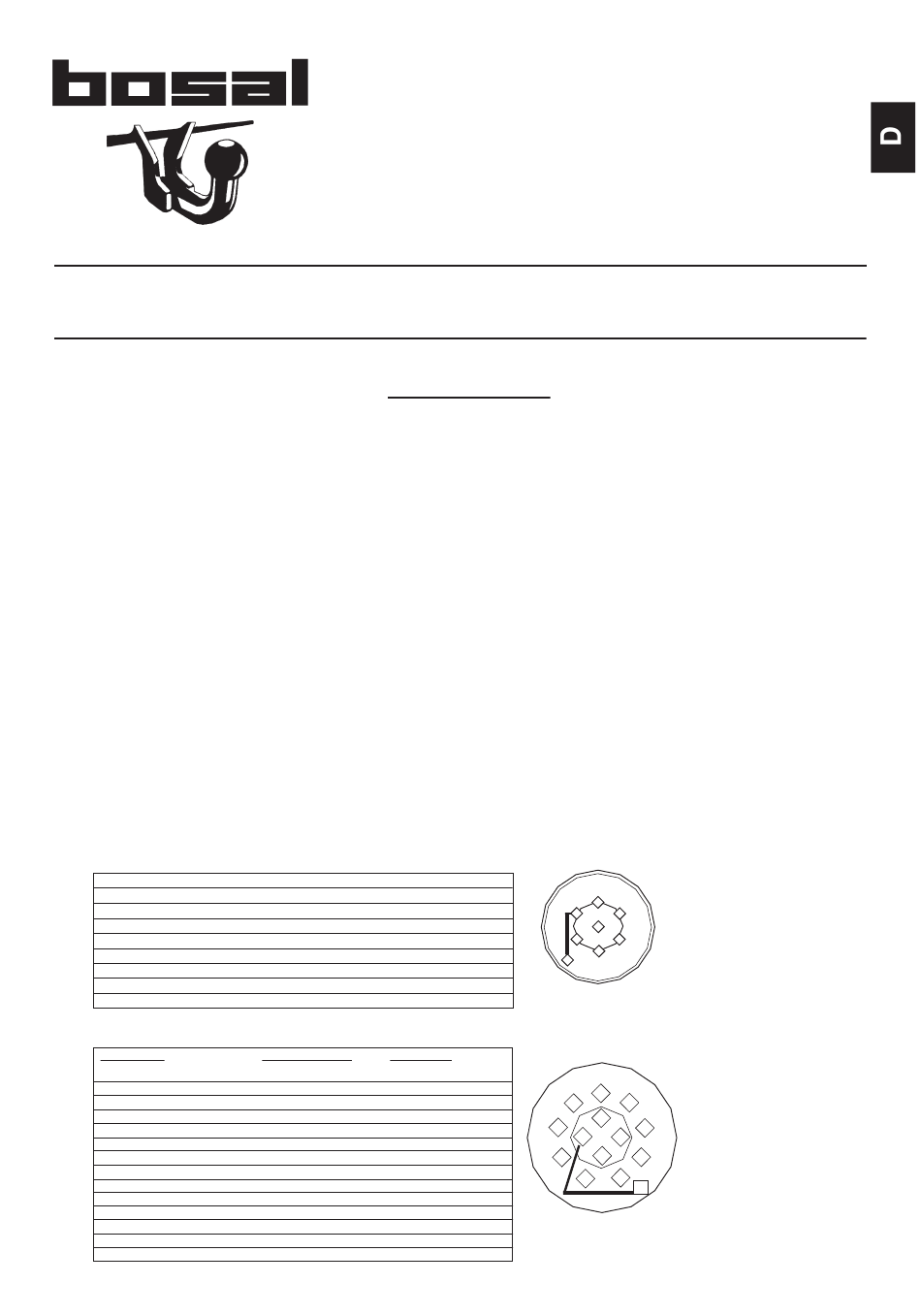

44 04 03 07/13 / 05.00
Inhalt:
1 Leitungsstrang
1 Steckdose
1 Steckdosendichtung
1.
Bitte klemmen Sie das Massekabel an der Batterie ab!
2.
Lim.:
Entfernen Sie die Bodenabdeckung und Kofferrauminnenverkleidungen zu den Rückleuchten, so daß diese leicht er-
reichbar sind. Linke Längsträgerauflage am Kofferraumboden vor der linken Schlußleuchte ausbauen und an der vorge-
körnten Stelle (zwischen Längsträger links und Reserveradmulde) ein Loch mit ca. Ø 20 mm bohren.
3.
Touring:
Entfernen Sie die Bodenabdeckung und das linke und rechte Seitenfach aufklappen. Kofferrauminnenverklei-
dungen zu den Rückleuchten ausbauen, so daß diese leicht erreichbar sind. An der vorgekörnten Stelle (zwischen
Längsträger links und Reserveradmulde) nahe dem Heckabschlußblech ein Loch mit ca. Ø 20 mm bohren.
4.
Behandeln Sie die Bohrung mit einem geeigneten Korrosionsschutzmittel.
5.
Schließen Sie den Kabelsatz wie folgt an:
a) Das
Leitungssatzende
vom Kofferraum nach außen und weiter durch das Loch am Steckdosenhalter verlegen.
b) Beiliegende
Gummidichtung
(Geeignetes Gleitmittel verwenden!)
c) Kontakteinsatz aus beiliegender Steckdose entnehmen. Den Kontakteinsatz der Steckdose wie folgt anschließen:
7 pol
Stromkreis:
Blinker links
Nebelschlußleuchte
Masse 1-8
Blinker rechts
Schlußleuchte rechts
Bremsleuchte
Schlußleuchte links
Nebelschlußleuchte
13 pol
Stromkreis:
Blinker links
Nebelschlußleuchte Anhänger
Nebelschlußleuchte KFZ
Masse 1-8
Blinker rechts
Schlußleuchte rechts
Bremsleuchte
Schlußleuchte links
Rückfahrleuchte
Dauerplus Anhänger
Ladeleitung
Masse für Ladeleitung
Frei
Masse für Dauerplus
Electrical Set for Trailer Connection
Part no.:
7-pin
Part no.:
13-pin
3 Schraube M5 x 35
3 Mutter M5
3 Sprengring
Anbauanweisung
mit
Aderendhülsen
für
die
Steckdose
Kontaktbelegung:
Kabelfarbe :
1
(L)
blau / grün
2
(54-G)
grau / weiß
3
(31)
braun
4
(R)
blau / braun
5
(58-R)
grau / rot
6
(54)
schwarz / rot
7
(58L)
grau / schwarz
8
(58-b)
grau
Kontaktbelegung:
Kabelfarbe :
blau / grün
1
grau / weiß
2
2a
grau
3
braun
blau / braun
4
5
grau / rot
6
schwarz / rot
grau / schwarz
7
8
blau / gelb
9
rot / blau 2,5mm
gelb 2,5mm
10
11
braun / grün 2,5mm
12
weiß / schwarz 2,5mm
13
009-568
BMW 3er E36 Lim. Bj. 08.90-03.98
BMW 3er E36 Touring Bj. 08.90-03.98
013-138
BMW 3er E36 Lim. manufactured 08.90-03.98
BMW 3er E36 Touring manufactured 08.90-03.98
1 Durchführungstülle
8 Kabelbinder
durch
die
unter
Punkt
auf
das
1
2
7
3
4
8
Kontaktbelegung
der Steckdose
8
9
1
10
2
3
11
12
2
2
Kontaktbelegung
2
der Steckdose
2
3
angebrachte
Durchführung
Leitungssatzende
aufschieben.
6
5
7
6
4
5
13
2a
