2.1.4 Options spéciales de montage (suite)
Si le moteur-y du VR Drive s'arrête sur une position erronée, il peut être réajusté sur sa position
initiale comme suit (par exemple sur la position d'arrêt Y=90°, l'appareil photo dirigé vers le haut):
Étape 6: Ouvrir la vis dans le centre de
rotation du moteur-y avec la petite clé
Allen (sens contraire des aiguilles d'une
montre)
Manuel d'instructions Roundshot VR Drive - version 2.03 – Avril 2012 - © by Seitz Phototechnik AG / Switzerland www.roundshot.ch

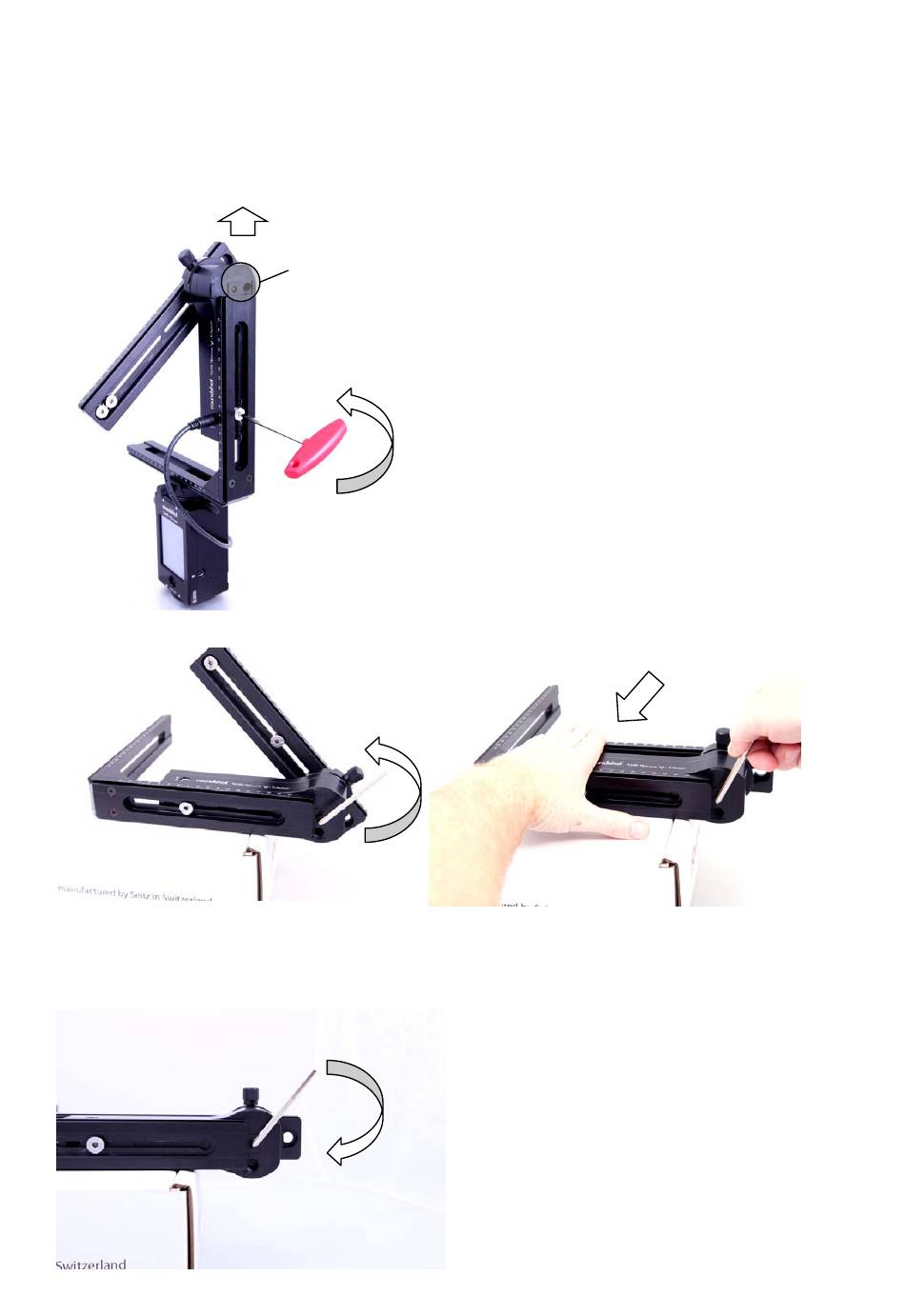

Étape 1: Éteindre le VR Drive pour qu'il revienne sur
Centre de
la position d'arrêt
l'axe de
rotation
Étape 2: Utiliser la clé Allen pour ouvrir la vis tenant
le moteur-y au rail-L
Étape 3: Faire glisser le moteur-y vers le haut pour
rendre le centre de l'axe de rotation accessible
Étape 4: Détacher l'attache VR du VR Drive en ouvrant
l'adaptateur rapide
Étape 5: Placer l'attache VR avec le moteur-y sur une
surface plane surélevée avec le centre de l'axe de
rotation dans le vide.
Étape 7: Ajuster le rail nodal pour qu'il
soit à plat et parallèle au moteur-y
Étape 8: Fermer la vis and l'axe de
rotation du moteur-y avec la clé Allen
(sens des aiguilles d'une montre)
Votre rail nodal est de nouveau sur la
position correcte (parallèle)
