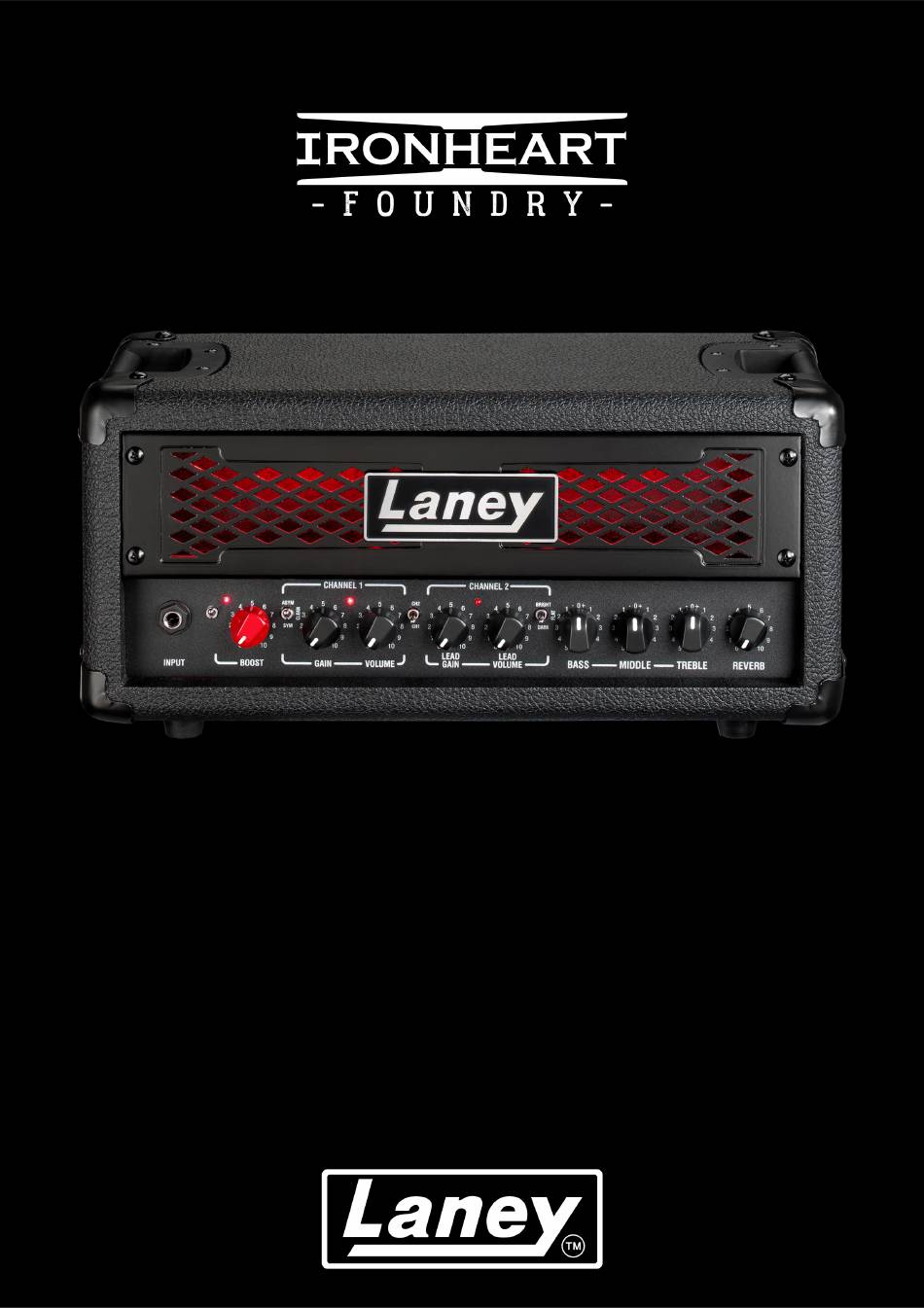

- Page 1 IRF-DUALTOP USER MANUAL...
- Page 2 CONTENU INTRODUCTION ..............................2 CARACTÉRISTIQUES ............................ 2 CONTRÔLES ............................... 3 PANNEAU AVANT ............................3 PANNEAU ARRIÈRE ............................5 COMMENT CONNECTER LE DUALTOP ......................7 DANS UNE CABINE PASSIVE ........................7 AVEC UNE BOUCLE FX ........................... 7 CASQUE ET AUX IN POUR LA PRATIQUE SILENCIEUX ..............8 UTILISATION DE LA SORTIE DI ......................
- Page 3 La XLR DI OUT est chargée de deux IR personnalisés Laney de haute qualité et vous permet de vous connecter directement à votre DAW ou FOH, ce qui vous donne une flexibilité totale pour un enregistrement sans bruit et des scènes simplifiées sans cabine.
- Page 4 • Boucle d'effets (transformateur isolé) • Entrée auxiliaire • Sortie casque • Alimentation universelle 100-240V incluse (24V/2.5A) CONTRÔLES PANNEAU AVANT 1. PRISE D'ENTREE Branchez ici la prise d'entrée de votre guitare, convient à toute prise mono standard de 6,3 mm. 2.
- Page 5 Une pile d'égaliseur passif à 3 bandes pour modifier davantage votre son. Les trois commandes sont liées, donc quelle que soit la façon dont vous les modifiez, le DUALTOP vous fournira toujours une tonalité musicale. • BASS - Ajuste la force de la réponse bas de gamme, donne un son plus profond lorsqu'il est tourné...
- Page 6 à l'aide d'un contrôleur à double commutateur. La pointe de la prise contrôlera le boost et la bague basculera le canal actif. Assurez-vous que la commande de suralimentation est activée et que le canal 2 est sélectionné pour leur permettre d'être contrôlés. Recommandé d'utiliser un Laney FS2-Mini (non inclus) 13.
- Page 7 14. POUVOIR Branchez ici l'alimentation 100-240V~ fournie. Interrupteur marche/arrêt pour isoler l'alimentation. Nous suggérons de garder le DUALTOP éteint lorsqu'il n'est pas utilisé. La grille avant s'allumera pour indiquer que le DUALTOP est sous tension. Page 6...
- Page 8 COMMENT CONNECTER LE DUALTOP Branchez directement dans une armoire passive à l'aide de la prise de sortie haut-parleur. Connectez votre pédalier d'effets à la boucle FX du DUALTOP. Page 7...
- Page 9 La sortie casque de haute qualité du DUALTOP peut être connectée pour une pratique silencieuse. Il est optimisé pour les casques à haute impédance, généralement 33 ohms ou plus, bien que n'importe lequel puisse être utilisé. Ajoutez une piste d'accompagnement via la connexion AUX 3,5 mm. Branchez la sortie auxiliaire/casque de n'importe quel lecteur multimédia, contrôlez son niveau sur votre appareil.
- Page 10 EXEMPLES DE RÉGLAGES La meilleure façon de commencer avec votre DUALTOP est d'expérimenter avec les commandes pour trouver vos sons préférés. Cependant, pour une longueur d'avance, voici quelques exemples de paramètres de tonalité à essayer : RYTHME MENER CROQUER CLEAN FUNK Page 9...
- Page 11 Page 10...
- Page 12 CARACTÉRISTIQUES Modèle IRF-DUALTOP Taper Tête d'ampli guitare Impédance d'entrée 1MΩ Impédance de sortie de ligne 100Ω Impédance minimale du haut-parleur 8Ω Puissance de l'amplificateur 60W RMS (commutable à <1W) Deux canaux avec gain et volume. Commutateur CH1 Clean, Rhythm, Lead. CH2 Commutateur naturel, lumineux et sombre.
- Page 13 1) Déballage : Lors du déballage de votre produit, veuillez vérifier attentivement tout signe de dégâts qui aurait pu survenir pendant le transport de l'usine Laney à votre revendeur. Dans le cas peu probable où il y aurait eu des dégâts, veuillez remballer votre appareil dans son carton d'origine et consulter votre revendeur.
- Page 14 CE (93/68/CEE), basse tension (2014/35/UE), EMC (2014/30/UE), RoHS (2011/65 /UE), ErP (2009/125/UE) DÉCLARATION UE DE CONFORMITÉ SIMPLIFIÉE Par la présente, Laney Electronics Ltd. déclare que l'équipement radio est conforme aux directives 2014/53/EU, 2011/65/EU, 2009/125/EU. Le texte complet de la déclaration UE de conformité est disponible à l'adresse Internet suivante : http://support.laney.co.uk/approvals...
- Page 15 LANEY ÉLECTRONIQUE LTD. STEELPARK ROAD, COOMBSWOOD BUSINESS PARK WEST, HALESOWEN, B62 8HD. ROYAUME-UNI POUR LES DERNIÈRES INFORMATIONS, VEUILLEZ VISITER WWW.LANEY.CO.UK DANS L'INTÉRÊT DU DÉVELOPPEMENT CONTINU, LANEY SE RÉSERVE LE DROIT DE MODIFIER LES SPÉCIFICATIONS DU PRODUIT SANS NOTIFICATION PRÉALABLE. V0.2 Page 14...
