(IT)
È possibile collegare luci multiple in parallelo sul Canale 1 (mediante i terminali N e L/Out) purché non si superi il carico massimo totale.
Il canale 2 (uscita per la regolazione d'intensità) può essere usato per controllare l'uscita di luci dotate di ballast/trasformatore per la regolazione di
intensità.
È possibile collegare i ballast/trasformatori in parallelo sul Canale 2 (mediante i terminali DIM– e DIM+). Per la quantità di ballast, consultare le
specifiche a pagina 12.
Gli schemi elettrici seguenti illustrano le modalità di collegamento dei canali d'uscita per un'unità di rilevazione singola.
Regolazione intensità a singolo canale
Funzioni: Attiva la luce in caso di presenza e mantiene l'illuminazione. Si attiva/disattiva e regola l'intensità grazie a un interruttore polarizzato
facoltativo (opzionale).
Configurato per il rilevamento di presenza: Si attiva in
caso di presenza. Mantiene l'illuminazione. Premere e
rilasciare in basso l'interruttore per spegnere. Premere e
rilasciare in alto l'interruttore per riaccendere. Premere e
tenere premuto in alto l'interruttore per aumentare l'intensità,
premere e tenere premuto in basso l'interruttore per
diminuire l'intensità. Si spegne quando cessa la presenza.
Configurato per il rilevamento di assenza: Premere e
rilasciare in alto l'interruttore per accendere. Mantiene
l'illuminazione. Premere e rilasciare in basso l'interruttore per
spegnere. Premere e tenere premuto in alto l'interruttore per
aumentare l'intensità, premere e tenere premuto in basso
l'interruttore per diminuire l'intensità. Si spegne quando
cessa la presenza.
Modalità canale: Impostare su "Switch and dim together"
Modalità interruttore: Impostare su "2 position switch together" Nota bene: in alternativa, è possibile utilizzare un unico interruttore di posizione per
commutare l'uscita (impostare su "1 position switch separate").
Interruttore a singolo canale
Funzioni: Attiva il canale 1 solo in caso di presenza
(interruttore manuale opzionale). Nessuna uscita per l'intensità.
Configurato per il rilevamento di presenza: Si attiva in caso
di presenza. Premere e rilasciare in basso l'interruttore per
spegnere. Premere e rilasciare in alto l'interruttore per
riaccendere. Si spegne quando cessa la presenza.
Configurato per il rilevamento di assenza: Premere e
rilasciare in alto l'interruttore per accendere. Premere e
rilasciare in basso l'interruttore per spegnere. Si spegne
quando cessa la presenza.
Modalità canale: Impostare su "Switch only"
Modalità interruttore: Impostare su "2 position switch
together" Nota bene: in alternativa, è possibile utilizzare un
unico interruttore di posizione per commutare l'uscita (impostare su "1 position switch separate").
Quando l'unità viene alimentata, la lampada si accenderà immediatamente.
Impostare il tempo di spegnimento a 10 secondi, allontanarsi dalla stanza o restare immobili fino a quando la lampada non si spegnerà.
Verificare che la lampada si accenda in presenza di movimento.
L'unità è ora pronta per essere programmata.
Risoluzione problemi (tutti i prodotti)
Cosa succede se la lampada non si accende?
Verificare che l'alimentazione di rete al circuito sia corretta.
Controllare che la lampada stia funzionando bypassando il sensore
(ad es. collegando i terminali L e L/ Out su Channel1).
Se l'area di rilevamento è inferiore a quanto previsto, verificare il
diagramma a pagina 2. È possibile migliorare l'area di rilevamento
ruotando leggermente il sensore.
Sensore a microonde
Se l'alimentazione e il cablaggio sono corretti, verificare
l'impostazione del livello LUX. Aumentare l'impostazione del livello
LUX per consentire al controller di attivarsi a un livello di
illuminazione naturale più elevato.
12

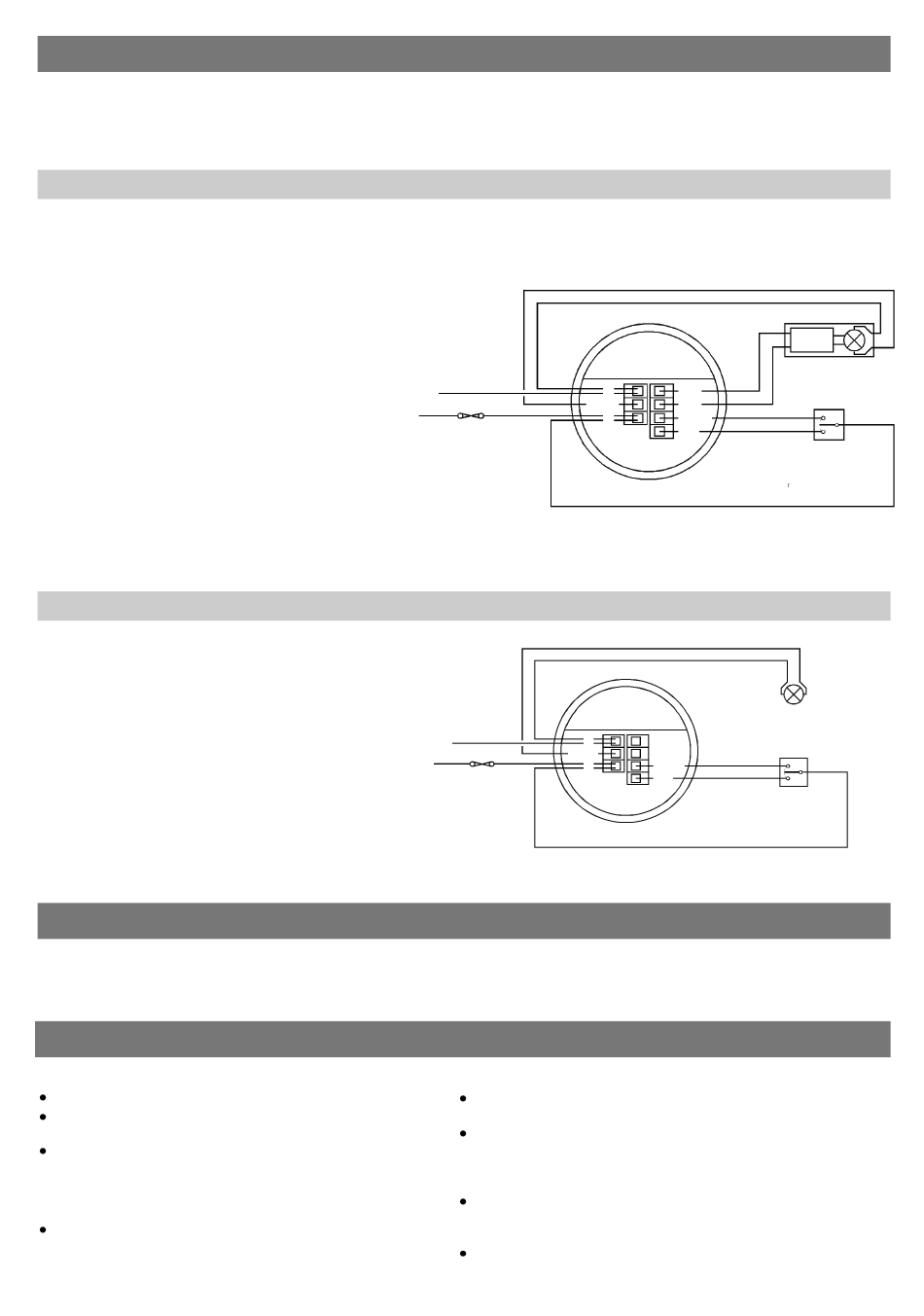

Schemi elettrici DIM (1-10V)
NEUTRO
FASE
PROTEZIONE DEL CIRCUITO
(OVE NECESSARIO)
NEUTRO
FASE
PROTEZIONE DEL CIRCUITO
(OVE NECESSARIO)
Procedura di verifica dell'accensione
Cosa succede se la lampada non si spegne?
Assicurarsi che l'area venga lasciata libera per un tempo superiore a
quello di spegnimento.
Accertarsi che il sensore non sia adiacente a superfici vibranti o a
oggetti di vario tipo (ad es. dispositivi di ventilazione).
Sensore a microonde
L'unità è in grado di rilevare movimenti attraverso vetro, pareti sottili o
muri. Ridurre la sensibilità.
Sensore PIR
Assicurarsi che il sensore non sia adiacente ad aria in movimento,
impianti di riscaldamento o fonti luminose.
DIM -
N
L/OUT DIM +
SW1/UP
L
SW2/
DOWN
LAMPADA (SENZA REGOLAZIONE DI
DIM -
N
DIM +
L/OUT
SW1/UP
L
SW2/
DOWN
BALLAST PER LA
REGOLAZIONE DI
INTENSITÀ
LAMPADA CON REGOLAZIONE
DI INTENSITÀ (1-10V)
INTERRUTTORE
RETRATTILE POLARIZZATO
(COMMUTAZIONE 240V)
Opzionale per rilevamento
presenza, obbligatorio per
rilevamento assenza
INTENSITÀ)
INTERRUTTORE
RETRATTILE POLARIZZATO
(COMMUTAZIONE 240V)
Opzionale per rilevamento
presenza, obbligatorio per
rilevamento assenza
