Mode d'emploi X-THL Version 1.2

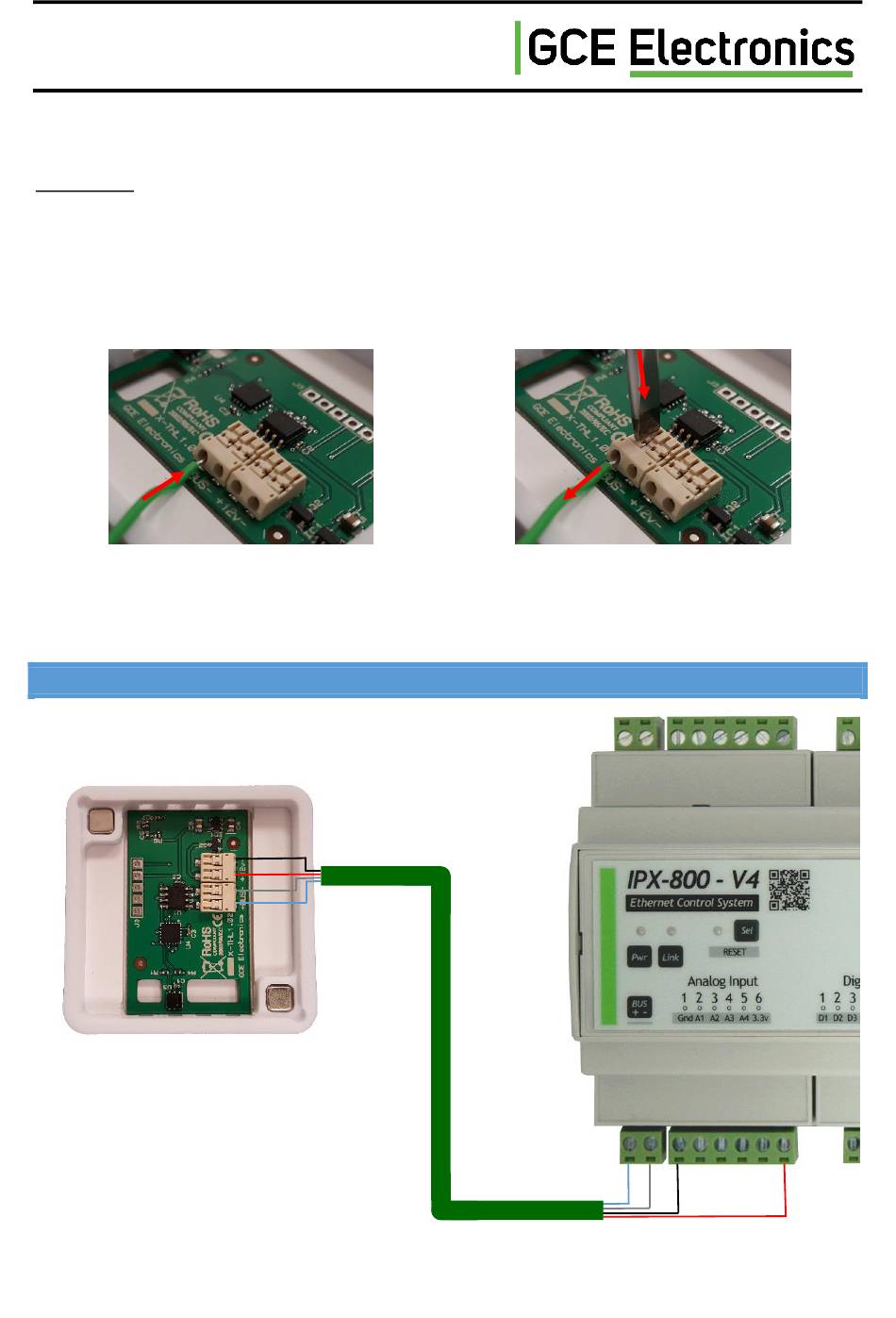

Raccorder les deux paires blindées (bus EBX et alimentation) dans les connecteurs.
Remarque : Les borniers connecteurs sont des borniers à lamelle : Il suffit d'insérer le fil à l'intérieur,
il est automatiquement retenu. Il suffit d'appuyer sur le dessus du connecteur et tirer légèrement
sur le fil pour le libérer. Attention cependant à ne pas utiliser d'outils tranchants, cela risquerait de
couper la lamelle.
Procédure de connexion
Poser le boîtier avec la carte électronique sur la plaque de fixation pour fermer le X-THL.
SCHEMA DE CABLAGE AVEC UNE IPX800 V4
GCE Electronics
Câble de paires blindées
Catégorie 5 ou 6
12/11/2024
Procédure de déconnexion
Bus EBX
Possibilité
d'alimenter séparément
6
