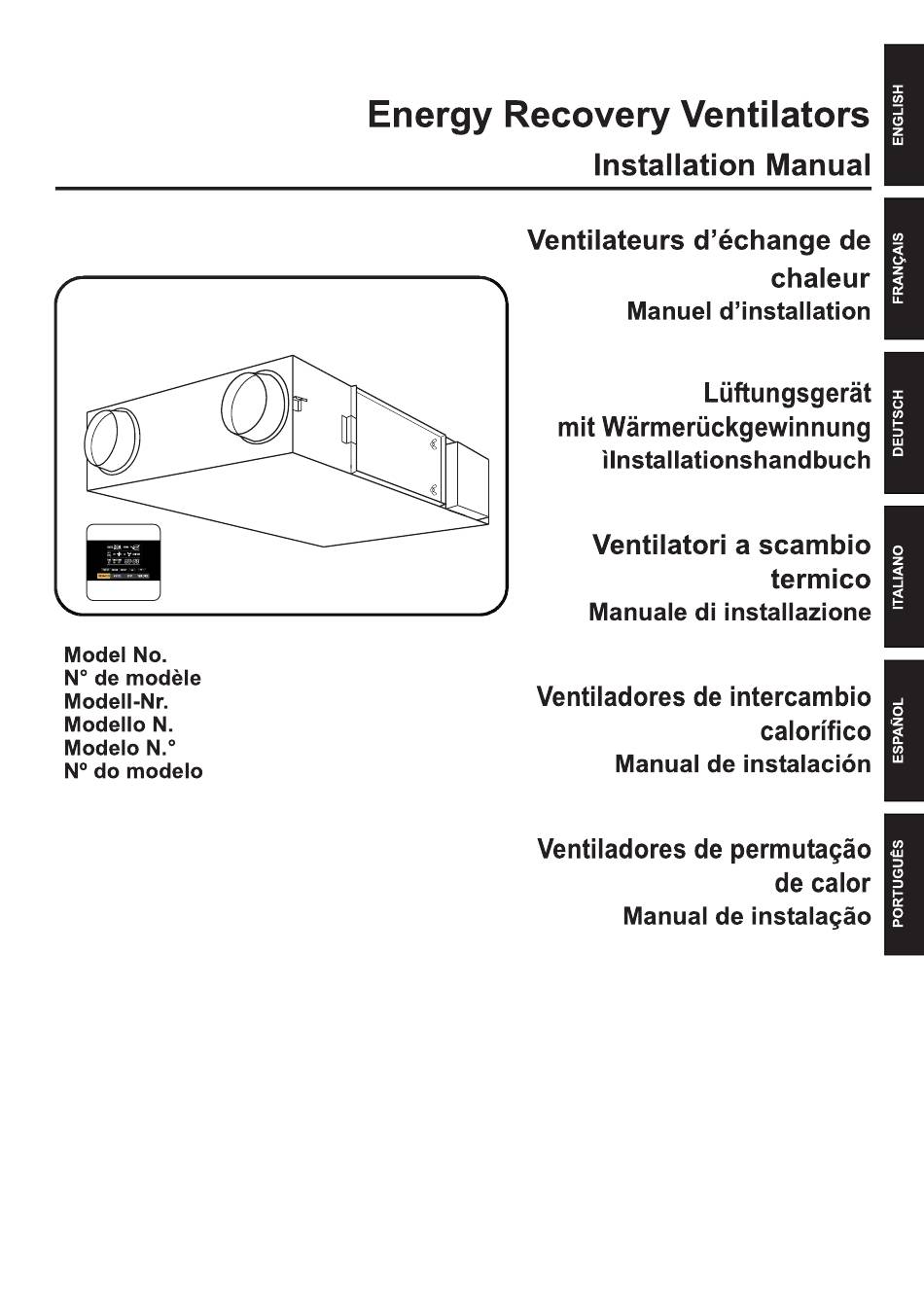

- Page 1 UTZ-BD025C UTZ-BD035C UTZ-BD050C UTZ-BD080C UTZ-BD100C...
- Page 2 Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes possédant les mêmes qualifications pour éviter tout danger. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances si elles ont bénéficié...
- Page 4 Air extérieur Air extérieur Air fourni Unité d’échange de chaleur Unité d’échange de chaleur Espace pour l’entretien Espace pour l’entretien Orifice d’inspection Orifice d’inspection UTZ-BD035C et UTZ-BD050C UTZ-BD100C deux UTZ-BD025C UTZ-BD080C UTZ-BD035C UTZ-BD100C 1134 UTZ-BD050C UTZ-BD025C UTZ-BD080C UTZ-BD035C UTZ-BD100C UTZ-BD050C...
- Page 5 Câble pour cordon d'alimentation: Câble VVF d’un diamètre de ø1,6 ou ø2 mm. Câble pour connecter l'unité principale et la télécommande: 300V/500V, 60227IEC10 (fil dur). La section transversale de chaque fil de base est de 1,5 mm...
- Page 6 UTZ-BD025C UTZ-BD035C UTZ-BD050C Air ambiant Air usé Air fourni Air extérieur 4-13×30 Orifice ovale ⑬ Ventilateur de récupération d'énergie Remocon UTZ-BD025C UTZ-BD035C et UTZ-BD035C deux UTZ-BD050C UTZ-BD050C Le modèle UTZ-BD035C et UTZ-BD050C ont différents endroits de ventilateur et de moteur.
- Page 7 Pour la connexion des câbles des parties en ligne pointillée sur le schéma, mise en oeuvre sur le site par le personnel d’exécution. Source d’électricité N° de modèle Condensateur Corps (Ligne de feu) Source d’électricité UTZ-BD025C Brun 220-240V~ Source d’électricité Noir (Tension) (Ligne de zéro)
- Page 8 N° de modèle Condensateur Corps Source d’électricité UTZ-BD035C (Ligne de feu) Source d’électricité Brun UTZ-BD050C 220-240V~ Source d’électricité Noir (Tension) 50Hz (Ligne de zéro) Blanc Pour la déconnexion de Condensateur Noir l'alimentation, utilisez un (Terre) Noir Condensateur dispositif ayant une séparation Orange Orange de contact d'au moins 3 mm...
- Page 9 Lors d’utiliser un interrupteur pour contrôler le fonctionnement de plusieurs commutateurs de chaleur totale, un interrupteur peut contrôler jusqu’à 10 unités d’équipement. Assurez que la source d’électricité utilisée s’adapte à chaque type de modèle, l'utilisation de source d’électricité inappropriée peut provoquer un incendie du moteur du ventilateur. Les travaux de brancher le fil de terre doivent être mise en oeuvre sur la base du grade D défini dans les "Normes Techniques des Équipements Électriques".
