Fujitsu UTG-UF B-W Serie Manuel D'installation

PIÈCES EN OPTION DU CLIMATISEUR
GRILLE DE CASSETTE
MANUEL D'INSTALLATION
Pour le personnel de service agrée uniquement.
Type standard
Récepteur IR
700 mm (27-9/16 po)
1. CONSIGNES DE SÉCURITÉ
Ce manuel concerne l'installation du stoppeur de la grille d'admission.
Veuillez respecter les instructions afin d'assurer la sécurité.
Ce symbole signale toute procédure qui, si elle est
exécutée de manière incorrecte, risque fortement
DANGER
de provoquer de graves blessures, voire la mort de
l'utilisateur ou du technicien de maintenance.
Ne touchez jamais des composants électriques immédiatement après la coupure
de l'alimentation. Un choc électrique pourrait se produire. Après avoir coupé le
courant, patientez 5 minutes ou plus avant de toucher des composants électriques.
Ce symbole signale toute procédure qui, si elle est
AVERTISSEMENT exécutée de manière incorrecte, peut provoquer de
graves blessures, voire la mort de l'utilisateur.
Pour que le climatiseur réponde parfaitement aux attentes de l'utilisateur, il doit être
installé conformément aux instructions d'installation contenues dans ce manuel.
Ne mettez pas sous tension tant que les travaux d'installation ne sont pas
complètement terminés.
Ce marquage indique des procédures qui, si elles ne
ATTENTION sont pas effectuées correctement, peuvent entraîner
des blessures corporelles ou des dommages matériels.
L'inclinaison des évents ne peut pas être changée si l'appareil n'est pas
en marche.
(Si elle est déplacée à la main, elle peut être endommagée.)
Veuillez vous reporter au manuel d'installation joint à l'unité intérieure
pendant l'installation.
Faites en sorte que le client conserve ce manuel d'installation, car il sera
nécessaire lors du changement de direction de la grille d'admission ou de
la maintenance du filtre.
Ne suspendez pas de poids très lourds à partir de la grille d'entrée.
2. ACCESSOIRES
Les pièces d'installation suivantes sont fournies. Utilisez-les en respectant
les indications.
Nom et forme
Équerre
Fil à crochet
Vis (petit pas)
(M4 × 10 mm)
Vis (grand pas)
(M4 × 10 mm)
UTG-UF*B-W
(Récepteur IR non fixé)
UTG-UF*C-W
(Récepteur IR fixé)
UTG-UF*D-W
(Récepteur IR fixé)
CG-FFB
(Récepteur IR fixé)
Qté Application
Pour monter le fil à crochet sur
la grille d'admission
2
Pour suspendre la grille d'ad-
mission
2
Pour monter le fil à crochet
2
(pour les métaux)
Pour monter l'équerre et le fil à
4
crochet (pour les résines)
N° DE PIÈCE 9382827007-03
Type grille
Récepteur IR
620 mm (24-7/16 po)

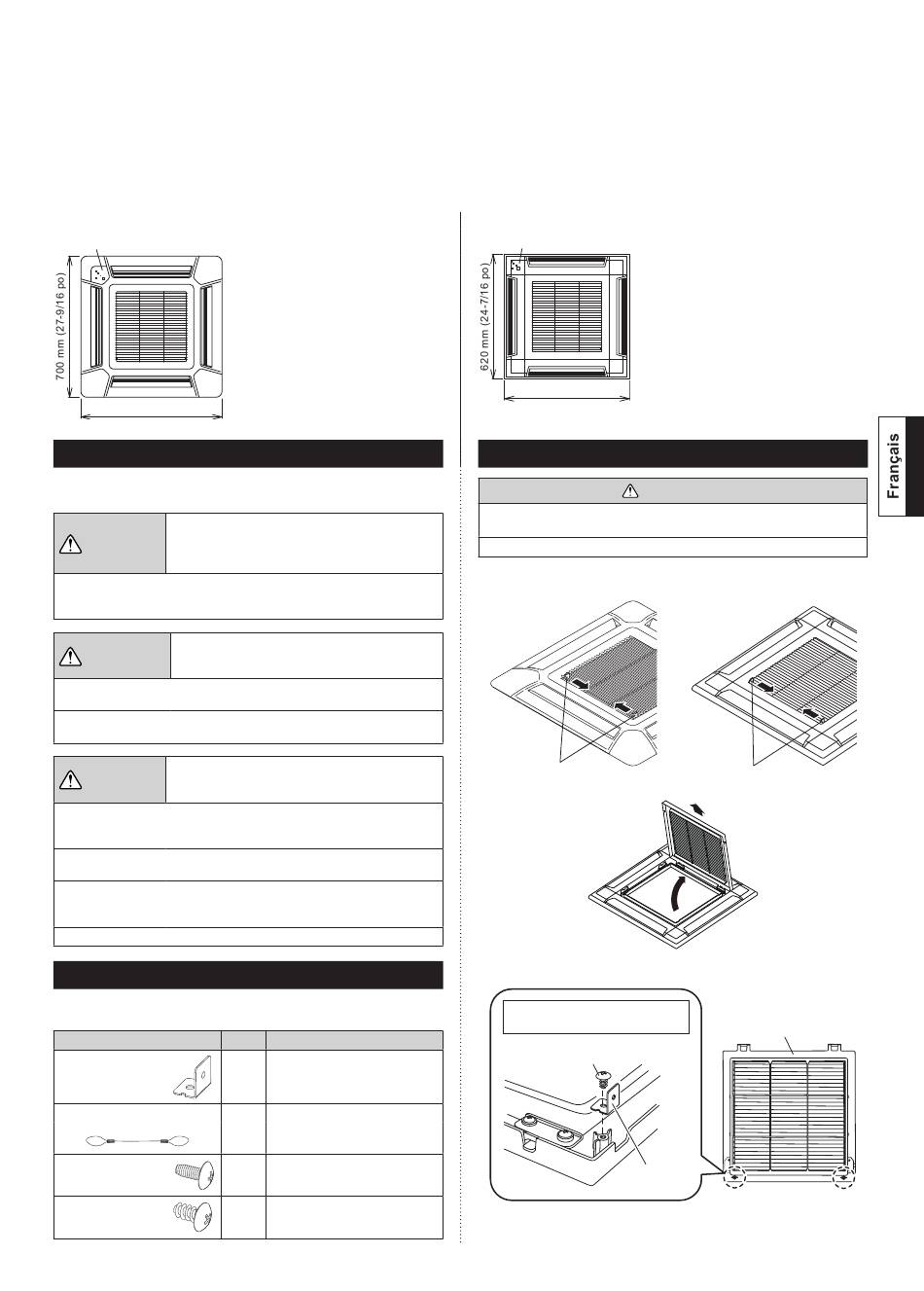

3. PROCÉDURE D'INSTALLATION
ATTENTION
Veuillez effectuer cette opération avant d'actionner la grille d'admission du
manuel d'installation fixée dans l'unité intérieure.
Veuillez s'assurer que le type de vis est le bon.
3.1. Déposez la grille d'admission.
(1) Faites glisser les 2 crochets de la grille
Type standard
Crochets de la grille
(2) Ouvrez et retirez la grille d'admission.
3.2. Installez l'équerre sur les 2 positions indiquées dans le
diagramme indiqué ci-dessous.
Couple de serrage :
0,8 à 1,2 N·m (7,1 à 10,6 lbf·po.)
Vis (grand pas)
(accessoires)
Équerre
(accessoires)
UTG-UF*E-W
(Récepteur IR fixé)
UTG-UF*F-W
(Récepteur IR fixé)
Type grille
Crochets de la grille
Grille d'entrée
Fr-1
