AVERTISSEMENTS
• POUR ÉVITER LES RISQUES D'INCENDIE, DE DÉCHARGE OU
D'ÉLECTROCUTION, COUPER LE COURANT AU FUSIBLE OU AU
DISJONCTEUR ET S'ASSURER QUE LE CIRCUIT EST BIEN COUPÉ AVANT DE
PROCÉDER À L'INSTALLATION.
• POUR ÉVITER LES RISQUES DE DÉCHARGE, TOUTES LES PRISES
ORDINAIRES DOIVENT ÊTRE PROTÉGÉES PAR UN DDFT.
• SI DE L'EAU PÉNÈTRE DANS L'ASSEMBLAGE, COUPER LE COURANT AU
DISJONCTEUR et remplacer le produit immédiatement.

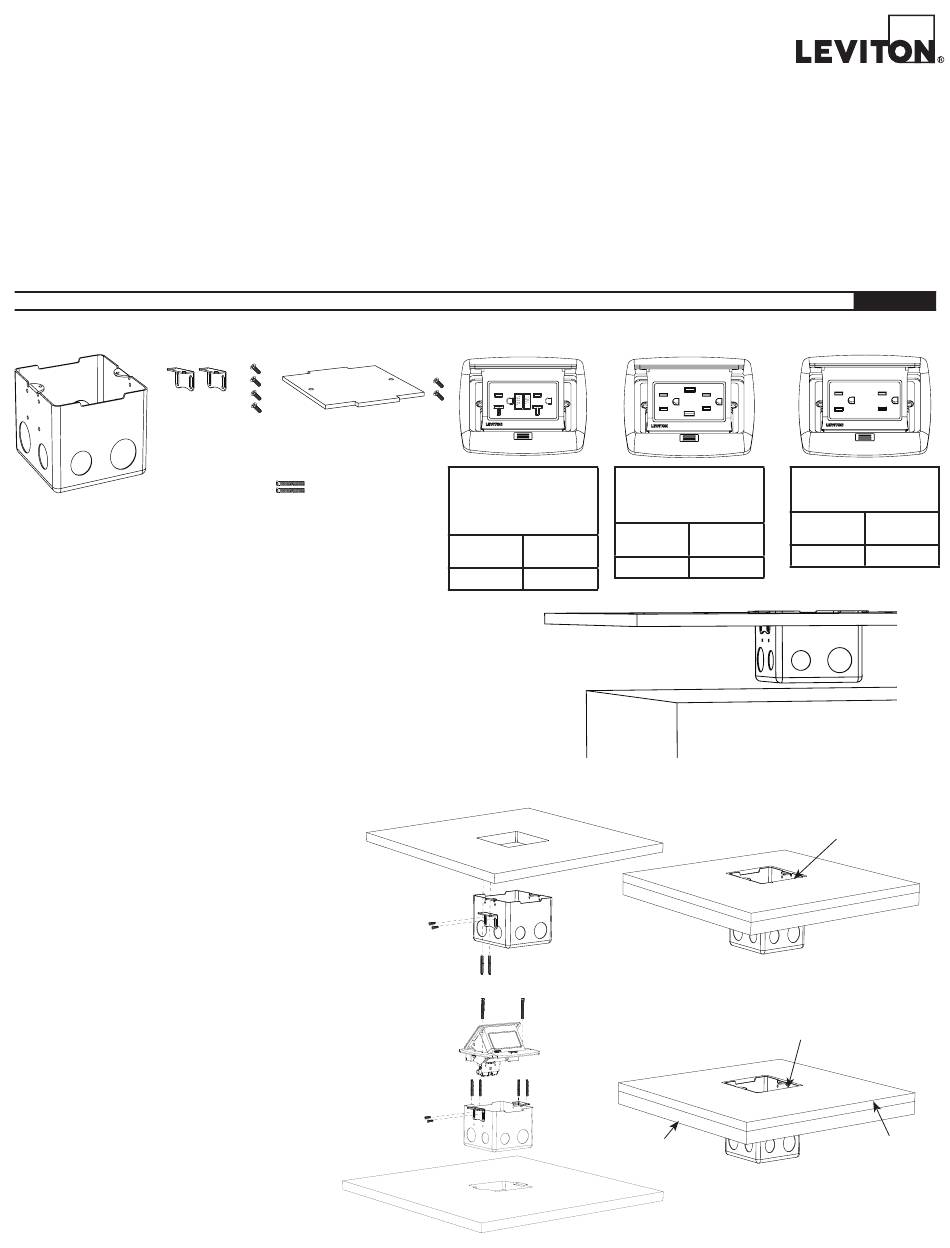

Composants
Supports [2] et
vis [4] de fixation
Boîte
Préparation
• Vérifier sous le plancher s'il y a suffisamment de place pour la boîte.
• Choisir un emplacement où le dessus de la surface est lisse et exempt
de saletés ou d'irrégularités.
• En présence de telles irrégularités, on peut utiliser un produit
d'étanchéité malléable entre la surface et la prise.
Installation
1.
Choisir la méthode d'installation et le gabarit de découpage.
• En présence de planchers auxquels on peut accéder par le dessous, choisir le gabarit A.
• En présence de surfaces plus épaisses que 2 1/4 po (5,72 cm), il faut employer la
méthode de fixation par le dessus (gabarit B).
• En présence de planchers de béton, le revêtement de sol doit être découpé aux
dimensions de la boîte.
2a.
Installer par le dessous.
• Se servir du gabarit A pour découper l'ouverture.
• Retirer les débouchures les plus éloignées du devant
de la boîte. Faire passer les conducteurs au travers, en
prévoyant des longueurs de 6 po (15,2 cm) à l'intérieur.
• Fixer les supports sous le revêtement de sol au moyen
de vis appropriées (non comprises).
2b.
Installer par le dessus.
• Se servir du gabarit B. Détourer les endroits hachurés
à une profondeur de 3/16 po (0,5 cm) dans le support
de revêtement de sol.
• Retirer les débouchures les plus éloignées du devant
de la boîte. Faire passer les conducteurs au travers,
en prévoyant des longueurs de 6 po (15,2 cm) à
l'intérieur.
• Fixer les supports sur les parties détourées au moyen
de vis appropriées (non comprises).
• Installer le revêtement de sol. REMARQUE : une fois
le revêtement installé, la boîte devrait être de 1/8 à
1/4 po (3,18 à 6,35 mm) au-dessous de la surface
de ce premier.
PRISES ESCAMOTABLES
N
os
de cat. PFUS1, PFUS2, PFTR1, PFTR2, PFGF1 et PFGF2
Couvercle protecteur
et vis [2]
Vis de 1 po (26 mm) [2]
Support de
revêtement
MISES EN GARDE
• Les produits décrits aux présentes doivent être installés et utilisés conformément aux
codes de l'électricité en vigueur.
• Ne se servir que de la boîte de raccordement fournie.
• Les produits décrits aux présentes sont pour l'intérieur seulement. Ne pas les utiliser
dans des emplacements mouillés, comme les comptoirs de salles de bain ou de cuisines.
• En présence de surfaces plus épaisses que 2 1/4 po (5,72 cm), il faut employer la
méthode de fixation par le dessus.
• À défaut de bien comprendre les présentes directives, en tout ou en partie, on doit faire
appel à un électricien.
• Les produits décrits aux présentes ne doivent être utilisés qu'avec du fil de cuivre ou
plaqué cuivre.
DIRECTIVES
Comprend aussi une des prises suivantes :
Assemblage
escamotable avec prise
à sorties inviolables/
DDFT à mécanisme
d'autovérification
N
de cat.
N
de cat.
o
o
PFGF1
PFGF2
15 A-125 V
20 A-125 V
Assemblage escamotable
Assemblage escamotable
avec prise à sorties
inviolables et chargeurs
USB
N
N
de cat.
N
de cat.
o
o
PFUS1
PFUS2
15 A-125 V
15 A-125 V
20 A-125 V
REMARQUE : de 1/8 à
1/4 po (3,18 à 6,35 mm)
sous le revêtement.
REMARQUE : de 1/8 à 1/4
po (3,18 à 6,35 mm) sous
le revêtement.
Support de
revêtement
DI-000-PFXXX-55B
FRANÇAIS
avec prise à sorties
inviolables
de cat.
N
de cat.
o
o
PFTR1
PFTR2
20 A-125 V
Revêtement
de sol
