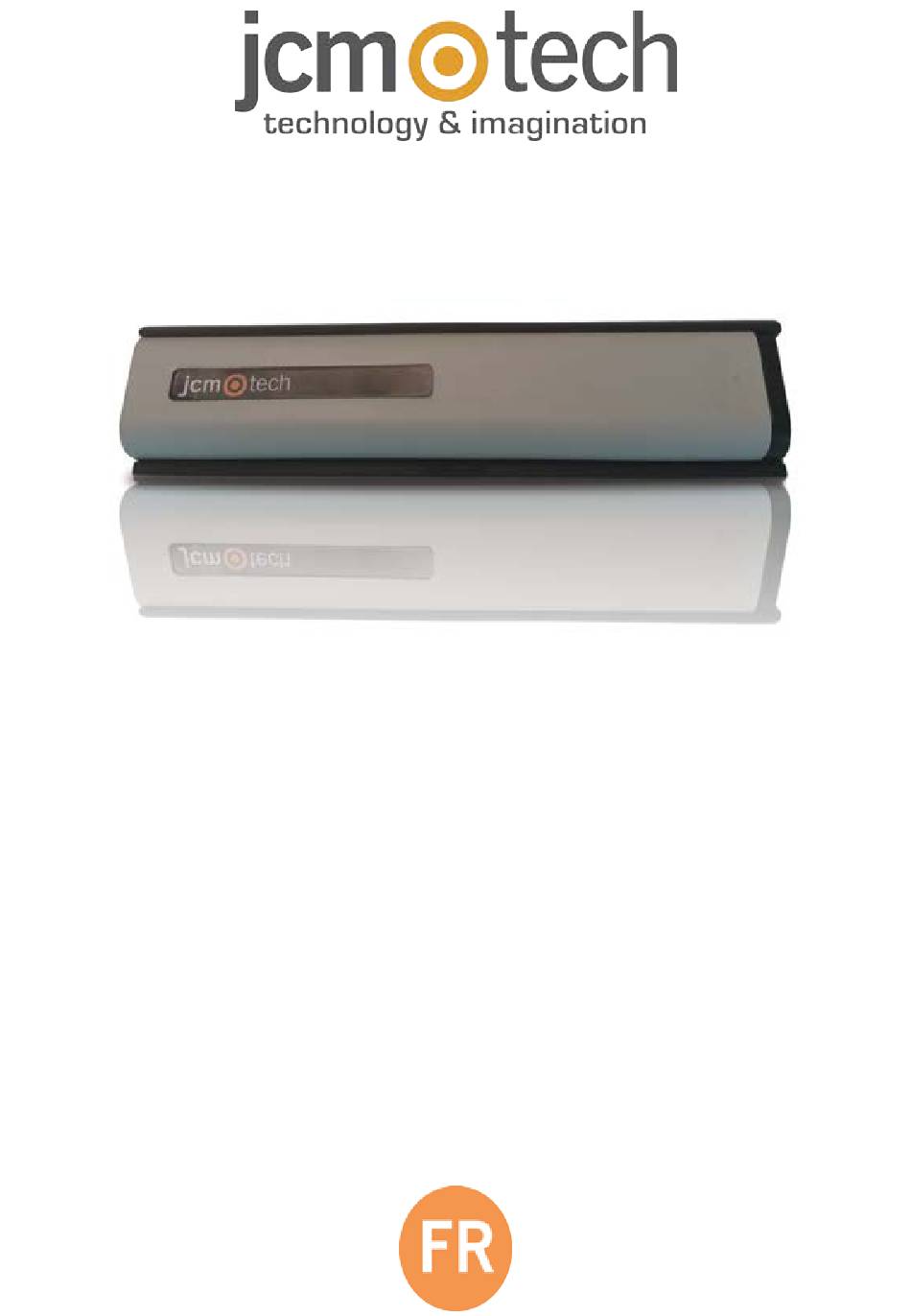

- Page 1 RB3 TGLA868 Manuel de l’utilisateur...
- Page 2 Index Consignes importantes de sécurité Utilisation de l'appareil Introduction Installation Connexions Programmation Mise en service Connexions IN1 et IN2 Programmation de l’émetteur dans le récepteur Programmation d’un émetteur de sécurité (entrée IN1) Programmation de deux émetteurs de sécurité (entrées IN1 et IN2) Vérifier le bon fonctionnement Maintenance...
- Page 3 Consignes importantes de sécurité Débrancher l’alimentation quand vous procédez à l’installation ou à la réparation de l’appareil. Conformément à la directive européenne basse tension, on informe des exigences suivantes : •Pour les appareils branchés en permanence, un dispositif de connexion facilement accessible devra être intégré...
- Page 4 Introduction Le système Radioband a été conçu pour les applications sur des portes et des portes palières industrielles, commerciales et résidentielles dans lesquelles est installée une bande de sécurité. Le système fournit un système sans câbles par radio qui per- met de remplacer les câbles en spirale pour transmettre le signal de sécurité...
- Page 5 Installation jcmtechnologies...
- Page 6 RUBBER LIP jcmtechnologies...
- Page 7 Connexions Connexion IN1 SW1:1 SW1:2 Bande palpeuse JCM Optical (OSE-S7502B et OSE-S7502) Bande palpeuse optique standard Bande palpeuse résistif 8k2 Contact NC * Connexion IN2 SW1:3 Contact NC * Bande palpeuse résistif 8k2 * Afin de respecter la norme de sécurité EN 12453: 2017, l'entrée à...
- Page 8 BANDE RÉSISTIVE 8K2 / MÉCANIQUE OU DE CONTACT BANDE OPTIQUE TOUJOURS ACTIVE OSE-S7502 jcmtechnologies...
- Page 9 BANDE OPTIQUE TOUJOURS ACTIVE OSE-S7502B BANDE OPTIQUE STANDARD (Utilisé uniquement avec la fonction ATEST) BANDE OPTIQUE TOUJOURS ACTIVE OSE-S7502B ET CONTACT PORTE PIÉTONNE jcmtechnologies...
- Page 10 Programmation Mise en service Connexions IN1 et IN2 Voir le tableau IN1 CONNECTION. * Ces deux configurations sont prises en charge uniquement si vous travaillez en mode WORK dans le récepteur. En mode de programmation, le récepteur nous avertir que nous ne soutenons pas ces configurations, émettant 6 bips continus et en quittant du mode de pro- grammation.
- Page 11 Programmation d’un émetteur de sécurité (entrée IN1) Configuration de la programmation de Mode l’émetteur dans le récepteur Led R1 Led R2 La bande de sécurité active le relais 1 du récepteur La bande de sécurité active le relais 2 du récepteur La bande de sécurité...
- Page 12 Maintenance Table des bips et leds indicateurs L’état des leds est affiché pendant 5 minutes après avoir appuyé sur le bouton PROG ou pendant la fonction du Check. Le reste du temps ils sont éteints. Leds IN1/IN2 Bips Equipement Message Solution Pas de Bande de sécurité...
- Page 13 Communication Vérifier la signale Pas de via radio échec de radio avec la bips récepteur entre RB3 R et fonction Check RB3 T Changement de pile Démontez le couvercle du boîtier. Remplacez les deux piles usagées par des nou- velles en faisant attention à la polarité indiquée par le connecteur. Vérifiez que les nouvelles piles supportent bien la même plage de température que celles rem- placées.
- Page 14 Notes jcmtechnologies...
- Page 15 Données techniques Paramètre Valeur Système multi-fréquence 868 MHz Fréquence de travail autoréglable Consommation travail 12mA Puissance irradiée < 25mW Plage minimale / maximale (en 0,20m / 50m champ ouvert) 1,5 années (utilisation standard 50m Durée Pile (estimation) avec bande optique : 4 manoeuvres de 30s un jour) Temps de réaction (typique) 35ms...
- Page 16 Données réglementaires Déclaration de conformité UE JCM TECHNOLOGIES, SAU déclare que le produit RB3 TGLA868 lorsqu'il est uti- lisé en conformité, satisfait aux exigences fondamentales de la RED Directive 2014/53/UE et de la Directive de Machines 2006/42/CE; et avec la Directive RoHS 2011/65/UE.
