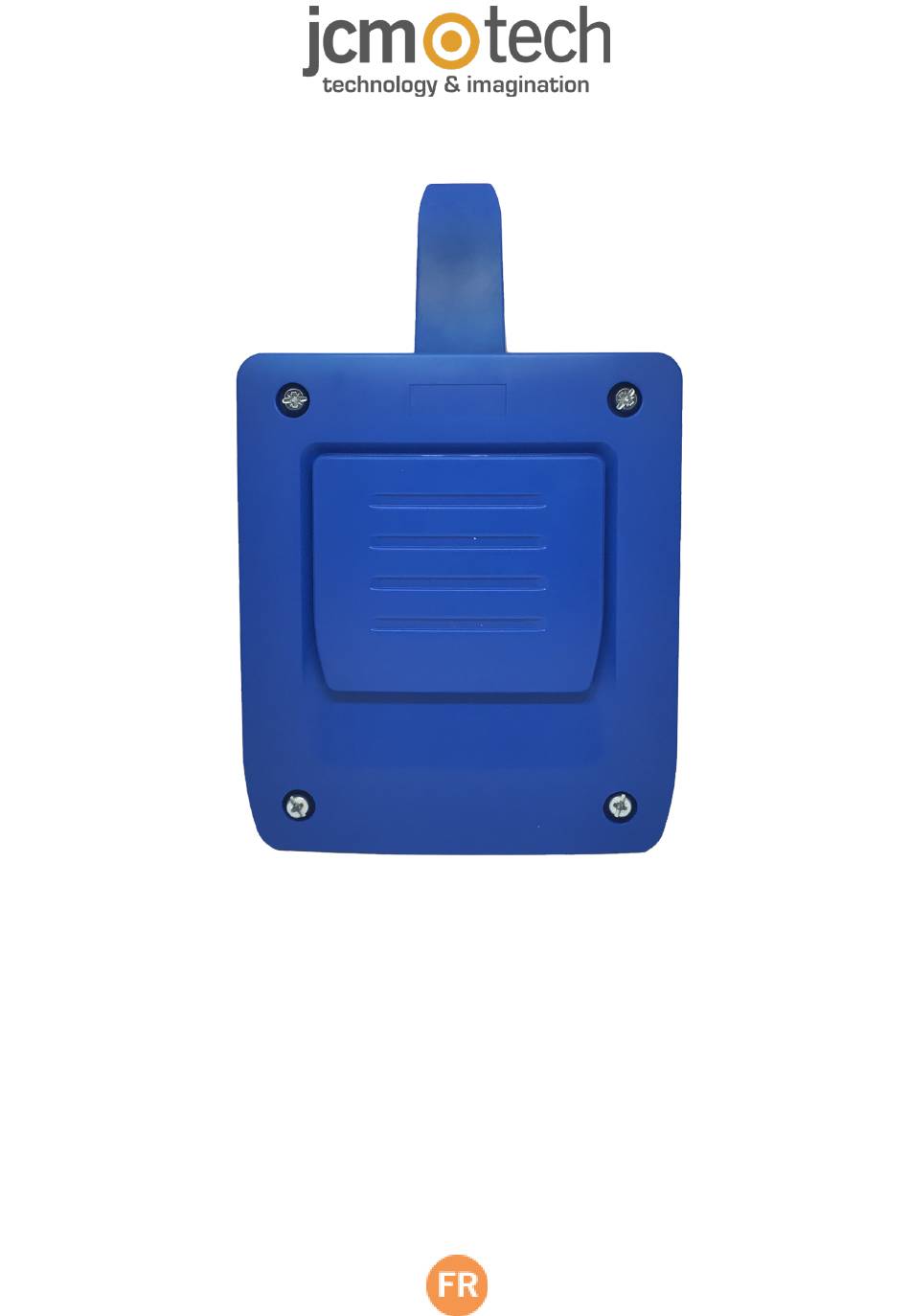

- Page 1 HONOADOOR Manuel de l’utilisateur...
- Page 2 Index Consignes importantes de sécurité Utilisation de l'appareil Introduction Description générale Prestations Installation Connexion Électroserrure ou ventouses Configuration Connexion Internet Configuration avec cloudAssistant Mise en service de l’appareil Mise en service de groupes et d’utilisateurs Configuration des relais et assignation des horaires de trafic Configuration d’horaires de groupes Administration: Honoa Événements...
- Page 3 Consignes importantes de sécurité Débrancher l’alimentation quand vous procédez à l’installation ou à la réparation de l’appareil. Conformément à la directive européenne basse tension, on informe des exigences suivantes : •Pour les appareils branchés en permanence, un dispositif de connexion facilement accessible devra être intégré au câblage.
- Page 4 Introduction Description générale HONOADOOR est un récepteur MOTION et Bluetooth connecté qui offre des informations sur l’état de la porte et l’activation à distance en temps réel. Économisez en déplacements et sécurisez votre installation. Ouvrez la porte avec votre portable grâce à l’APPLICATION HONOA ou avec la télécommande.
- Page 5 Prestations Alimentation : l’appareil est alimenté par une tension de ligne à 230 Vca. Il est également doté d’un fusible de protection de 500 mA. Sortie relais : l’appareil dispose de 2 sorties de relais à contact ouvert. Ces sorties peuvent être programmées pour être acti- vées avec les différents canaux des émetteurs depuis cloudAssistant.
- Page 6 jcmtechnologies...
- Page 7 Installation Fixer la partie postérieure du boîtier au mur à l’aide des chevilles et des vis fournies. Brancher l’appareil. Visser la partie frontale du récepteur sur la partie postérieure à l’aide des vis fournies dans ce but. Connexion ENTRÉE ALIMENTATION : Alimentation à 230 Vca Sortie R1 : RELAIS Canal 1.
- Page 8 Électroserrure ou ventouses Les relais peuvent commuter jusqu’à 2A de charges résistives. Le nombre de manœuvres dépend du type et des carac- téristiques des charges. Avec des charges résistives, vous pouvez atteindre 1 000 000 manœuvres avec des charges de 30 W. Charges inductives en courant continu (CC) : 30W / 30Vdc / 1A -> 500000 manœuvres.Il est nécessaire de prévoir une diode (1N4007) en parallèle avec une électroserrure ou des ventouses.
- Page 9 Configuration Connexion Internet L’appareil doit être connecté à Internet pour pouvoir être configuré, mais il ne nécessite pas de connexion pour fonctionner. L'appareil est livré avec une carte SIM fournie : allumez l'appareil et attendez environ 5 minutes jusqu'à ce qu'il se connecte à...
- Page 10 Configuration avec cloudAssistant Mise en service de l’appareil Une fois l’équipement correctement installé, il doit être configuré : Allez sur cloudAssistant :https://cloudassistantv4.jcm-tech.com/login et connectez-vous. Ajouter une installation (bouton orange situé dans le coin inférieur droit). Remplissez les champs. Sauvegarder. Les noms de l’installation et de la ville s’affichent dans L’application HONOA :...
- Page 11 Équipements -> Ajouter de l'équipement (bouton orange situé dans le coin inférieur droit). Saisissez un nom pour le dispositif et sélectionnez HONOADOOR. Sauvegarder. Une installation peut prendre en charge un maximum de 25 dispositifs HONOADOOR et HONOARELAY en tout Le nom du dispositif s’affiche dans l’APPLICATION HONOA: jcmtechnologies...
- Page 12 Saisissez le Clé d'activation (trouvé sur l'étiquette de l'appareil). Sélectionner le Fuseau horaire correspondant et affecter les noms et modes de fonctionnement aux entrées. Sauvegarder. Les noms affectés aux entrées sont les mêmes que ceux qui s’affichent à l’option « État distance » (voir : Mode de fonctionnement).
- Page 13 Mise en service de groupes et d’utilisateurs Groupes -> Ajouter (bouton orange situé dans le coin inférieur droit). Indiquez le Nom et la Description. Sauvegarder. jcmtechnologies...
- Page 14 Activez les relais en sélectionnant n’importe lequel des canaux. HONOA active les relais. Arrière. S’il s’agit d’un groupe doté d’appareils à émetteurs, les canaux sélectionnés correspondent au fonctionnement prévu de l’émetteur. Sur l’écran de groupe : Inscrire le code pour ajouter des émetteurs. jcmtechnologies...
- Page 15 Manuel pour les ajouter un à un, Séquentiel pour ajouter une série d’émetteurs. Remplissez les champs cor- rectement, entrez le numéro de série correctement. Accepter. Cet appareil ne fonctionne pas avec des codes de réserve et ne permet pas de rem- placements.
- Page 16 Remplissez les champs avec les informations de l’utilisateur. Accepter. Les différents utilisateurs doivent fournir l’adresse électronique de leur compte Honoa. Une fois qu’un utilisateur est mis en service sur cloudAssistant, il obtient automatiquement l’accès à l’installation avec l’application Honoa. Cliquez sur « Nom de l’installation » dans la barre supérieure grise pour aller à l’installation. Équipments ->...
- Page 17 Configuration des relais et assignation des horaires de trafic Depuis l’écran « Relais » de l’appareil : •Relais X : affecter un nom au relais •Sélectionneur : habiliter/déshabiliter le relais •Type de relais X : normalement ouvert/normalement fermé/bistable •Temps d'activation relai X : permet de configurer le temps pendant lequel le relais est maintenu actif (1 seconde par défaut) •Temps de retard relai X : permet de configurer le temps nécessaire avant l’activation du relais (0 seconde par défaut) •Horaire d'activation maintenue : le relais s’activera automatiquement, selon l’horaire hebdomadaire assigné.
- Page 18 Configuration d’horaires de groupes Depuis l’écran « Configuration » de groupes : Les utilisateurs du groupe pourront uniquement activer le relais lorsqu’ils se trouveront dans l’horaire assigné. Pour le fonctionnement de l’horaire, il est nécessaire que l’appareil soit connecté à Internet. À...
- Page 19 Administration: Honoa Les utilisateurs HONOA peuvent voir vos informations de contact en cliquant sur le logo qui s’affiche en bas à gauche de l’appareil dans l’application HONOA. Les informations de contact peuvent être modifiées à l’écran « Honoa » de « Administration ». jcmtechnologies...
- Page 20 Événements HONOADOOR est un appareil qui dispose d’un historique des événements. Pour voir ces derniers, dans cloudAssistant allez à l’écran « Événements » du dispositif. Les événements sont stockés localement dans l’appareil. Lorsque HONOADOOR n’est pas connecté à Internet, l’appareil continue de fonctionner, mais sans pouvoir lire les événements. Pour charger la liste des événements du dispositif, sélec- tionnez « Événements »...
- Page 21 Mode de fonctionnement Contrôle à distance via cloudAssistant Pour contrôler l'équipement à distance, il est nécessaire que l’appareil soit connecté à Internet : •Aller à « Installations » -> « Nom de l’installation » -> « Équipements» -> Sélectionner « Obtenir le statut de la porte » (bouton avec la porte).
- Page 22 Anti-Passback HONOADOOR peut fonctionner avec la fonction Anti-Passback. La fonction Anti-Passback ne fonctionne qu’avec les émetteurs et badges MOTION (dans les références compatibles). Cette fonction permet de contrôler l’accès en empêchant à un utilisateur d’accéder deux fois consécutivement dans un même sens.
- Page 23 Accès avec émetteur : Pour réaliser l'entrée, on contrôlera le canal 1 de l'émetteur. Pour réaliser la sortie, on contrôlera le canal 2 de l'émetteur. Les canaux 3 et 4 ne seront pas contrôlés par l'APB, car cette carte renverra toujours Manœuvre OK pour les canaux 3 et 4. L'état des liens sera lu pour connaître le sens de la manœuvre et donner l'autorisation ou non.
- Page 24 Schéma d’installation d’HONOADOOR avec configuration des entrées en mode de fonctionnement Anti-Passback au moyen de détecteurs magnétiques d’entrée/sortie. ENTRÉE ALIMENTATION : Alimentation à 230 Vca R1 : RELAIS Canal 1. Contact libre de potentiel R2 : RELAIS Canal 2. Contact libre de potentiel •Caractéristiques des relais de sortie (pour charge résistive) : •Courant maximum : 2A •Puissance maximale : 60 W / 62,5 VA...
- Page 25 Configuration dans cloudAssistant La fonction Anti-timeback est un Anti-Passback temporisé, elle permet d’accéder deux fois de suite dans le même sens, une fois le délai sélectionné écoulé. Réglée par défaut sur 0 (sans Anti-timeback). jcmtechnologies...
- Page 26 Vérification Comportement des LED Éteint Fixe Clignote État État LED LED réseau LED Internet Action Hors tension APPELER LE SUPPORT Sans Firmware TECHNIQUE Démarrage ATTENDRE Utiliser le site web inclus ou le Configuration GSM WPS pour configurer la connec- tivité Expiration configuration RÉINITIALISER L'APPAREIL Connexion GSM...
- Page 27 Résolution de problèmes Résolution de problèmes de couverture Si l’appareil ne reçoit pas une couverture optimale à l’endroit où il est installé, vous pouvez acquérir l’une des rallonges d’antenne ci-dessous auprès de votre fournisseur habituel : BLE -> 1007315_BLE_ANT_2M GSM/2G/LTE -> 1007316_MLTE_ANT_3M jcmtechnologies...
- Page 28 Le fabricant JCM TECHNOLOGIES, SAU déclare que le produit HONOADOOR satisfait aux exigences fondamentales de la Directive RED 2014/53/UE et de la Directive RoHS 2011/65/UE. Voir page web https://www.jcm-tech.com/fr/declarations-fr/ JCM TECHNOLOGIES, SAU C/ COSTA D'EN PARATGE, 6B 08500 VIC (BARCELONA)
