Raccordement
électrique

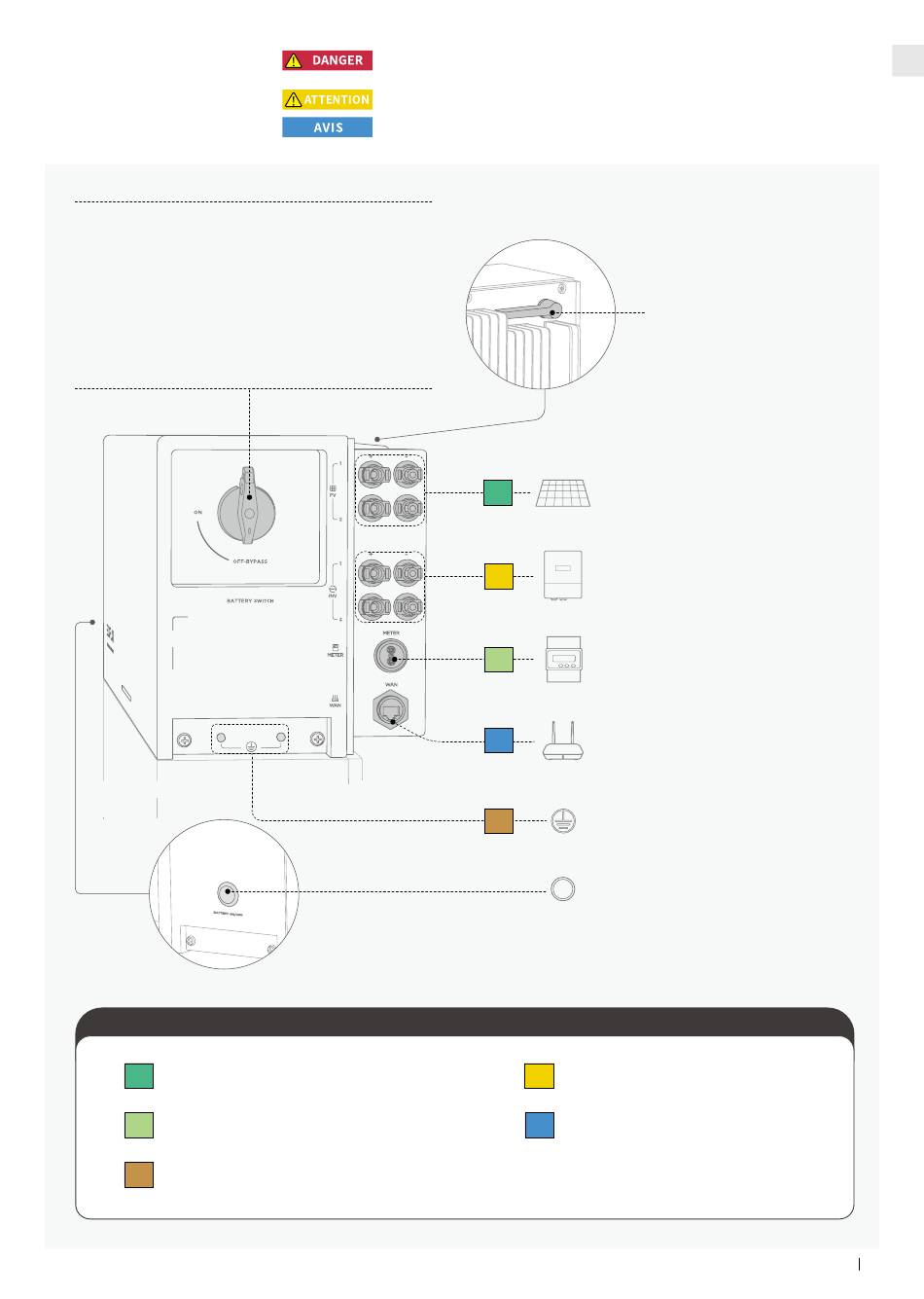

Convertisseur de stockage PV EcoFlow PowerOcean
‐ BATTERY SWITCH (INTERRUPTEUR DE BATTERIE)
MARCHE :
EcoFlow PowerOcean DC Fit stocke l'électricité
excédentaire générée par les panneaux solaires, puis la
fournit au réseau domestique lorsque la puissance solaire
est insuffisante.
ARRÊT-DÉRIVATION :
fonctionne pas comme unité de stockage d'énergie ou de
secours. L'électricité produite par les panneaux solaires
traverse le convertisseur avant d'atteindre un onduleur
solaire.
Câble d'entrée PV
1
Conducteur de 4 à 6 mm²
Câble de communication du compteur intelligent
3
Câble à paires torsadées 2 × 0,5 mm²
Câble PE
5
Conducteur en cuivre de 4 mm²
• Maintenez le cache de protection de la borne non utilisée sur le convertisseur.
• Seules des personnes qualifiées peuvent réaliser les opérations suivantes.
• Utilisez des câbles conformes aux réglementations locales et aux spécifications
EcoFlow PowerOcean DC Fit ne
Exigences concernant le câble
Sinon, l'indice IP du convertisseur sera affecté.
recommandées.
1
2
3
4
5
Câble de raccordement de l'onduleur
2
Conducteur de 4 à 6 mm²
Câble Ethernet
4
Câble réseau blindé de catégorie 5e ou
supérieure
‐ Antenne Wi-Fi
‐ Pour le raccordement des chaînes
solaires (PV)
‐ Pour le raccordement de l'onduleur
solaire (PV)
‐ Pour le raccordement du compteur
intelligent
‐ Pour la connexion Ethernet.
(facultatif)
‐ Pour le raccordement du
conducteur de protection (PE)
‐ MARCHE/ARRÊT DE LA BATTERIE
Appuyez longuement sur ce bouton
pour activer ou désactiver l'EcoFlow
PowerOcean DC Fit.
