Montage En Rack Du Dei Sur Un Châssis Combiflex 19" (Type Rhgt 19" 4U Variante C) - ABB Relion 615 Série Manuel D'installation

1MRS757311 D
4.3.8
Série 615
Manuel d'installation
A070588 V4 FR

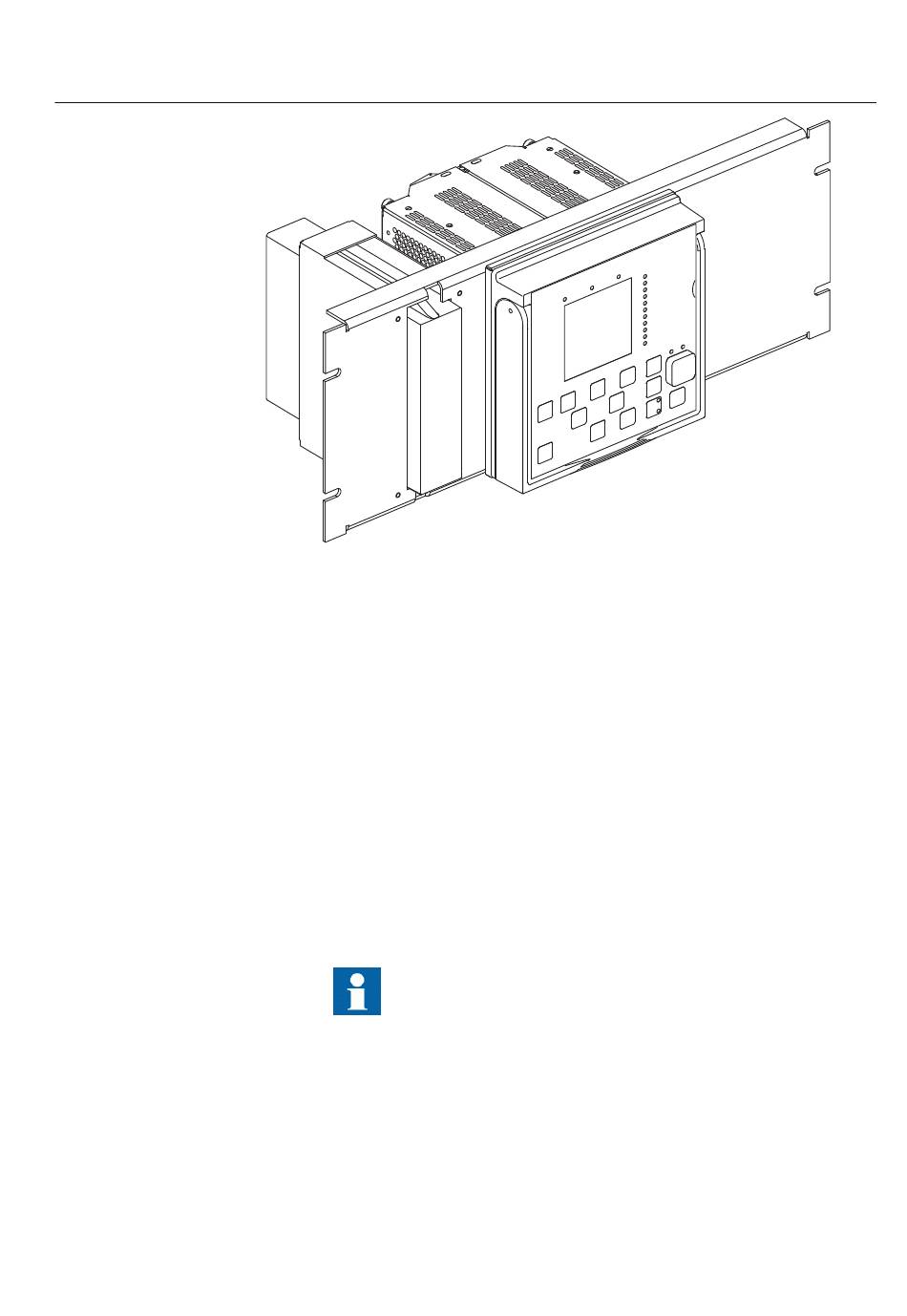

Figure 22: DEI et d'un bloc interrupteur d'essai RTXP 18 montés sur un
panneau d'équipement 19"
Montage en rack du DEI sur un châssis Combiflex 19" (Type
RHGT 19" 4U variante C)
Un support de fixation est nécessaire au montage en rack du DEI sur un châssis
Combiflex 19". L'installation d'un bloc interrupteur d'essai nécessite un support
différent. Outre des instructions de montage détaillées, le kit de montage comprend :
• Un support de fixation pour le boîtier et un support pour le montage optionnel
avec bloc interrupteur d'essai RTXP
1. Installez le support de fixation sur le châssis Combiflex en utilisant des vis
autotaraudeuses ST 3,5x13 depuis la face arrière.
Le type de support de fixation à utiliser dépend de l'installation
du DEI sur le châssis : il peut être installé seul ou avec un bloc
interrupteur d'essai.
2. Desserrez les quatre vis de fixation M5 dans le boîtier afin de le mettre en place
dans le support de fixation.
3. Montez le boîtier sur le support de fixation.
4. Serrez les vis M5.
Section 4
Montage
35
