ÉTAPE 2 :

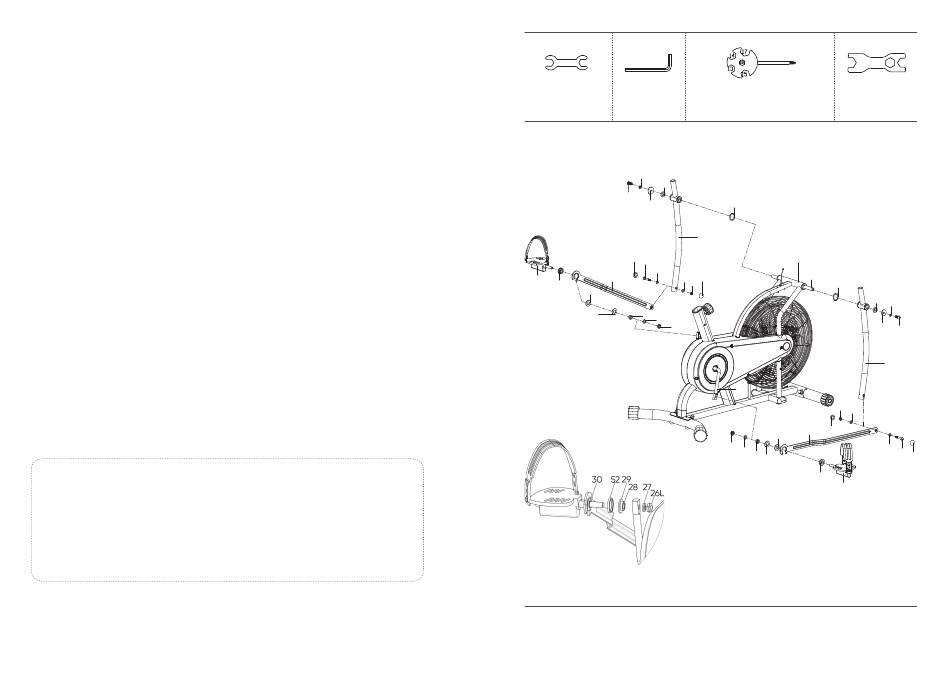

01- Faites glisser l'arbre long (38) dans le cadre principal (1) et
centrez-le, puis fixez les bras oscillants (5) sur l'arbre long (38) avec le
boulon Allen (42), la rondelle élastique (46), la rondelle plate (40), la
rondelle en forme de D (47) et la rondelle ondulée (50) comme indiqué.
(NE PAS encore serrer.)
02- Fixer le bras de connexion (7L/R) aux bras oscillants (5) en utilisant
le boulon hexagonal (32), les rondelles plates (33) et l'écrou en nylon
(34). (NE PAS encore serrer).
03- Retirez l'écrou en nylon (26L), la rondelle élastique (27), la douille en
alliage (28), la rondelle plate (29) et l'entretoise (52) de la pédale gauche
(11L). Faire glisser le bras de connexion (7L) (avec le roulement monté
(30)), l'entretoise (52), la rondelle plate (29) et la douille en alliage (28)
sur la pédale (11L) dans l'ordre, puis visser la pédale (11L) dans le sens
inverse des aiguilles d'une montre dans le bras de manivelle gauche
(14), fixé avec la rondelle élastique (27) et l'écrou en nylon (26L) comme
indiqué. Procédez de la même manière pour le côté droit.
Assurez-vous que les pédales sont bien verrouillées pendant l'exercice
pour éviter d'endommager les filets des pédales ou des manivelles.
REMARQUE
Les deux pédales sont marquées L POUR GAUCHE et R POUR
DROIT (vue de la position du cycliste). Pour serrer, tournez la
pédale gauche dans le sens inverse des aiguilles d'une montre et
la pédale droite dans le sens des aiguilles d'une montre.
04- Fixez les boulons Allen (42), les boulons hexagonaux (32) et les
écrous en nylon (34) mentionnés ci-dessus, puis mettez les capuchons
d'écrou (51) comme indiqué.
26
( S=13/14)-1PC
(S=6)-2PCS
(S=10/13/14/15/17）-1PC
46
47
42
40
5
51 32
33
33 34 51
7L
11L
30
52
29
28 27
26L
(S=17/19)-1PC
50
1
38
50
47 46
40
42
5
14
34 33
7R 51
52
26R 27
33 32
28 29
30
11R
51
27
