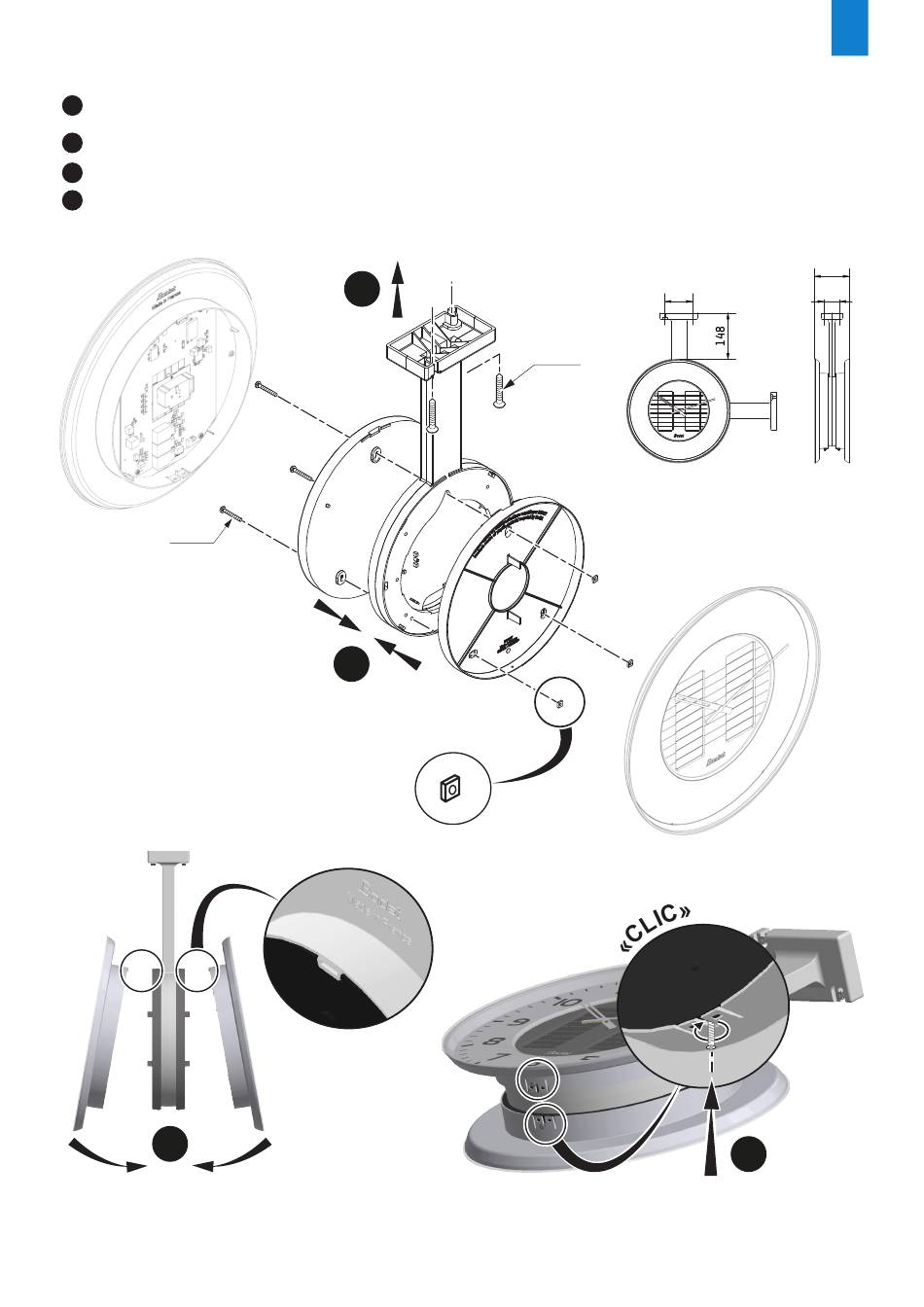

2.3.2 Montage double face
Assembler le disque de fixation de chaque horloge à la potence avec les 3 vis Ø4 mm et les 3
1
écrous carrés.
Fixer la potence au mur ou au plafond avec 2 vis Ø6 mm.
2
Clipser chaque horloge à son disque de fixation.
3
Serrer la vis de maintien en bas de chaque horloge.
4
Ø 4 mm
3
2
1
88
Ø 6 mm
FR
112
50
4
