Tuyauterie de retour
vers la piscine
Vers le réservoir de sé-
paration ou d'eau usée
Tuyauterie de vidange

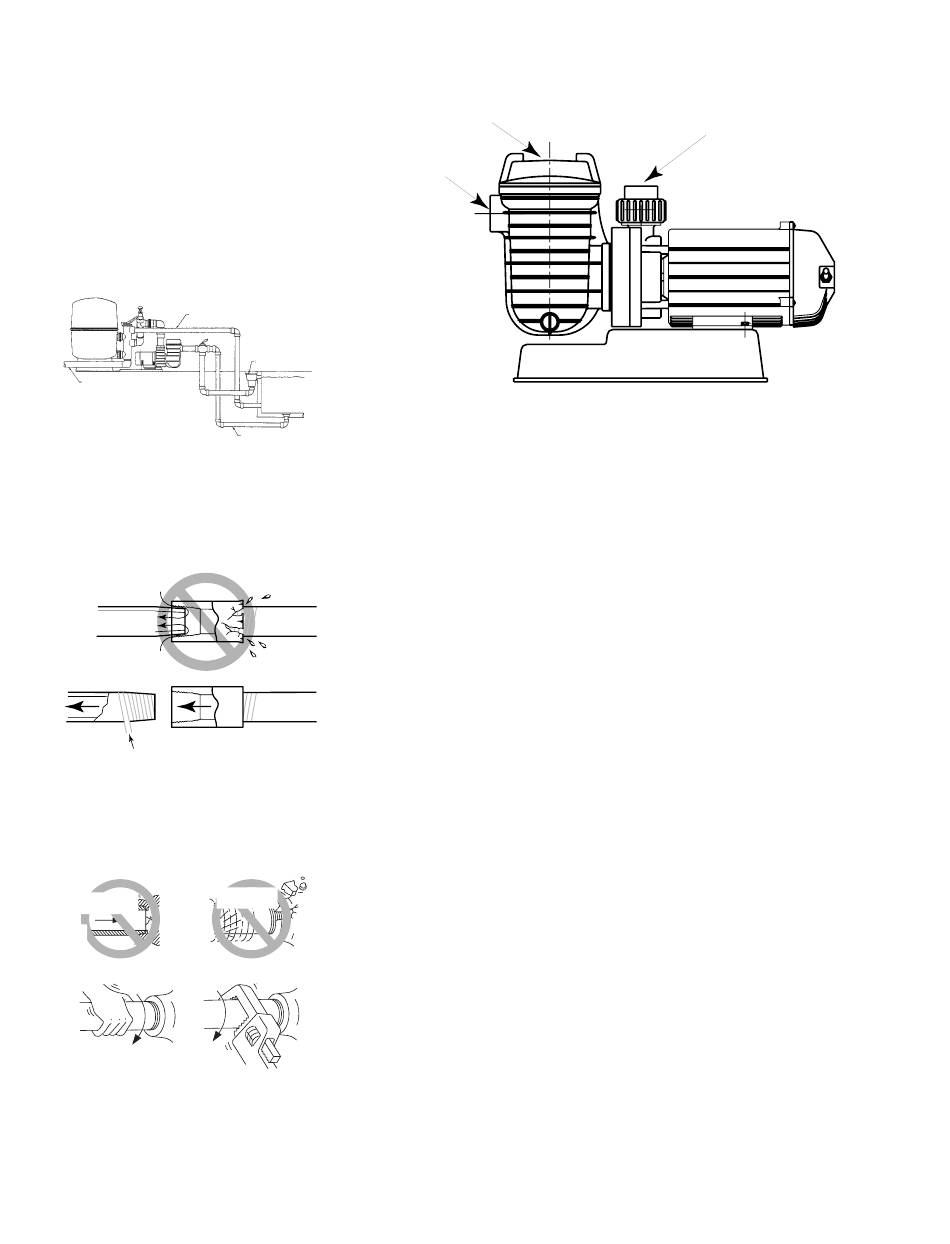

Figure 2 : Installation typique de la
pompe et du filtre.
De la pâte pour raccords filetés
endommagera le plastique
Aucune prise d'air dans
la tuyauterie d'aspiration
Si l'air est aspiré, l'eau
ne circulera pas
Utiliser du ruban téflon
Figure 3 : N'utiliser que du ruban
téflon ou du Plasto-Joint Stik* sur les
raccords des tuyaux en plastique.
Don't
Don't Hit
Overtighten
Ne pas serrer
Thread Stops
Ne pas cogner les
excessivement
butées filetées
Pump
From
Body
Well
Corps de
Du
la pompe
puits
Hand Tight Plus 1-1/2 Turns With Wrench.
Serrer à la main, puis tourner de 1-1/2 tour de plus avec une clé.
748 0993
Figure 4: Il faut être prudent en ser-
rant les raccords.
All manuals and user guides at all-guides.com
1-1/2" NPT
Orifice d'aspiration
Suction Port
de 1-1/2 po NPT
de dia.
Écumoire
Eau de la
piscine
INSTALLATION
Installer la pompe aussi près que possible de la piscine et pas à plus de 1 mètre (3
de la piscine
pieds) au-dessus du niveau de l'eau de la piscine.
De façon à pouvoir faciliter la pose et la dépose de la pompe, des raccords unions sont
fournis.
L'assise sur laquelle la pompe sera montée doit:
• Être solide - de niveau - rigide - et ne pas vibrer. (Pour réduire les vibrations et les
contraintes sur les tuyauteries, boulonner la pompe sur l'assise.)
• Permettre à l'ouverture de la tuyauterie d'aspiration de la pompe d'être au niveau de
l'eau ou sous le niveau de l'eau de la piscine.
• Permettre d'utiliser des tuyaux d'aspiration de courte longueur (pour éviter les pertes
par frottement).
• Permettre la pose des robinets-vannes sur les tuyauteries d'aspiration et de retour.
• Avoir un drainage adéquat pour éviter les inondations autour de l'équipement.
• Avoir une ventilation adéquate pour que le moteur ne surchauffe pas.
• Être protégée contre toute humidité excessive.
• Permettre un accès adéquat, afin de pouvoir intervenir sur la pompe et sur les tuyau-
11
teries.
N'utiliser que du ruban téflon ou du Plasto-Joint Stik* si un produit d'étanchéité doit
être utilisé pour raccorder un tuyau et un raccord union. La bague du raccord union à
brancher sur la pompe ne doit être assemblée qu'à sec et n'être serrée qu'à la main.
NOTA : Ne pas utiliser de pâte pour raccords filetés sur les plastiques, car elle risque
de fissurer certains plastiques et d'endommager les éléments du système de la tuyau-
terie.
NOTA : Les raccords d'aspiration et du retour de la pompe sont munis de butées
filetées. NE PAS essayer de visser le tuyau au-delà de ces butées.
Serrer les raccords de la pompe et de la cuve de la pompe juste assez pour assurer un
raccord serré (1-1/2 tour au-delà d'un serrage à la main est suffisant). Un serrage ex-
cessif risque d'endommager la pompe ou la cuve de la pompe. Il faut être extrême-
ment prudent lorsque l'on utilise du ruban téflon, étant donné que le frottement est
considérablement réduit. Ne pas trop serrer les raccords, sinon on risque d'endom-
mager la pompe ou sa cuve. Voir la Figure 4.
* Lake Chemical Co., Chicago, Illinois
Couvercle de la
Trap Lid
cuve de la pompe
6
Orifice d'aspiration de
1-1/2 po NPT de dia.
1-1/2" Discharge Port
780 0294
