4.

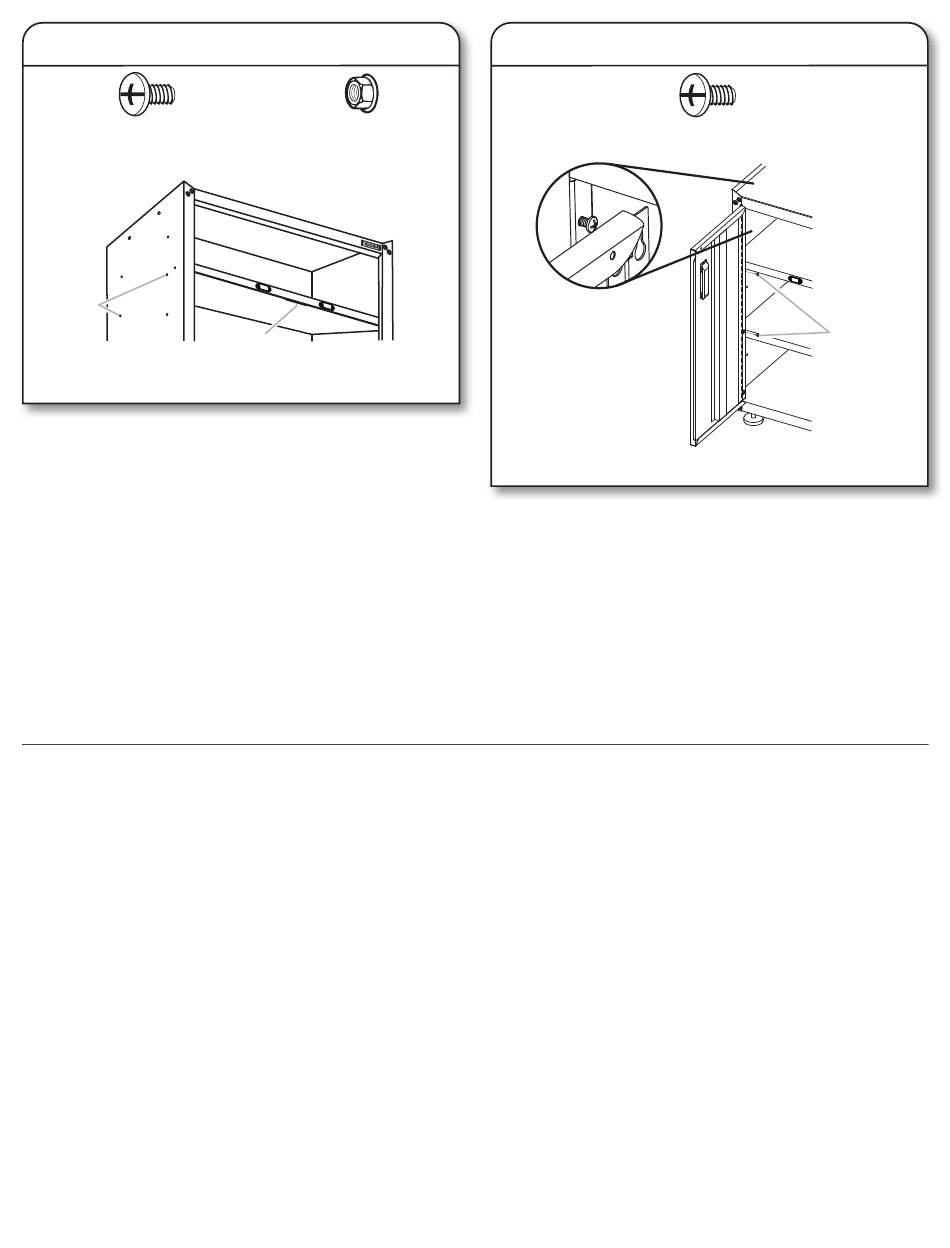

Installation des tablettes
F3
Vis à tête cruciforme (8)
P1
A
A. Trous pour l'installation de la tablette
B. Fente dans la tablette pour la serrure
Installer la tablette (P8m) dans l'armoire de manière à ce que le
■
bord long avec les aimants soit orienté vers l'avant de l'armoire.
Utiliser la paire de trous indiquée pour installer la tablette
■
(P8m), afin que les portes se verrouillent.
La tablette (P8) peut être installée en utilisant l'une des autres
■
paires de trous sur les côtés de l'armoire.
1. Aligner les trous de la tablette (P8m) avec la paire de trous
comme indiqué.
2. À l'aide de 2 vis à tête cruciforme (F3) et de 2 petits écrous à
embase (F5) par côté, fixer la tablette (P8m) sur les côtés de
l'armoire (P1 et P3).
3. Placer la tablette (P8) de manière à ce que les trous des
extrémités soient alignés avec le jeu de trous souhaité sur les
côtés de l'armoire (P1 et P3).
4. À l'aide de 2 vis à tête cruciforme (F3) et de 2 petits écrous à
embase (F5) par côté, fixer la tablette aux côtés de l'armoire
(P1 et P3).
1. S'assurer qu'il y a un boulon ou une vis dans chaque trou du cadre de l'armoire.
2. Déplacer l'armoire à son emplacement définitif.
3. Placer un niveau sur la tablette intérieure et, si nécessaire, mettre l'armoire de niveau en réglant la hauteur des pieds de nivellement
(P7). Tourner vers la gauche pour relever ou vers la droite pour abaisser le pied de nivellement.
4. Si les portes ne sont pas alignées, desserrer toutes les vis qui fixent la charnière de la porte à l'armoire. Ajuster la porte à la hauteur
souhaitée et serrer les vis à fond.
12
F5
Petit écrou à embase (8)
P2
P3
P8m
B
Fin de l'assemblage
5.
Installer les portes
Vis à tête cruciforme (8)
P9
A. Vis à tête cruciforme (F3)
Les charnières de la porte sont conçues avec des fentes
■
en trou de serrure en haut et en bas pour que la porte reste
suspendue au meuble pendant la pose des vis.
1. Commencer à installer 4 vis à tête cruciforme (F3) dans les
trous supérieurs et inférieurs de chaque côté de l'armoire.
2. Suspendre la porte de droite (P10) aux vis supérieures et
inférieures et serrer à la main.
3. Insérer les 2 vis à tête cruciformes du milieu dans l'armoire,
à travers la charnière de la porte, et les serrer à la main.
4. Répéter les étapes 2 et 3 pour fixer la porte de gauche (P9).
5. Aligner les portes et serrer complètement les vis.
F3
P2
P8m
P8
A
P4
