INSTRUCTIONS
D'ASSEMBLAGE
F1
F2
Boulon à tête
Écrou à
hexagonale de
embase
5/16 po
(8 nécessaires*)
(24 nécessaires*)
* Pour votre commodité, un exemplaire supplémentaire de
chaque fixation a été fourni.
Outils et pièces
Rassembler les outils nécessaires avant de commencer l'installation.
Outils requis :
Clé de 1/2 po
■
Clé de 3/8 po
■
Outils fournis :
Clé à tête hexagonale
■
Pièces fournies :
Clé
■
Déballage de l'armoire
1. Retirer le contenu ; vérifier la présence de tous les
composants de la section « Outils et pièces ».
2. Éliminer/recycler tous les matériaux d'emballage.
Assemblage de l'armoire
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer,
assembler, ou installer l'armoire.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
Lors de l'assemblage de l'armoire, placer vers le haut les rives
■
comportant les trous.
10
F3
F5
Vis à tête
Petit écrou à
cruciforme
embase
(32 nécessaires*)
(8 nécessaires*)
Tournevis à tête cruciforme
■
Niveau
■
1.

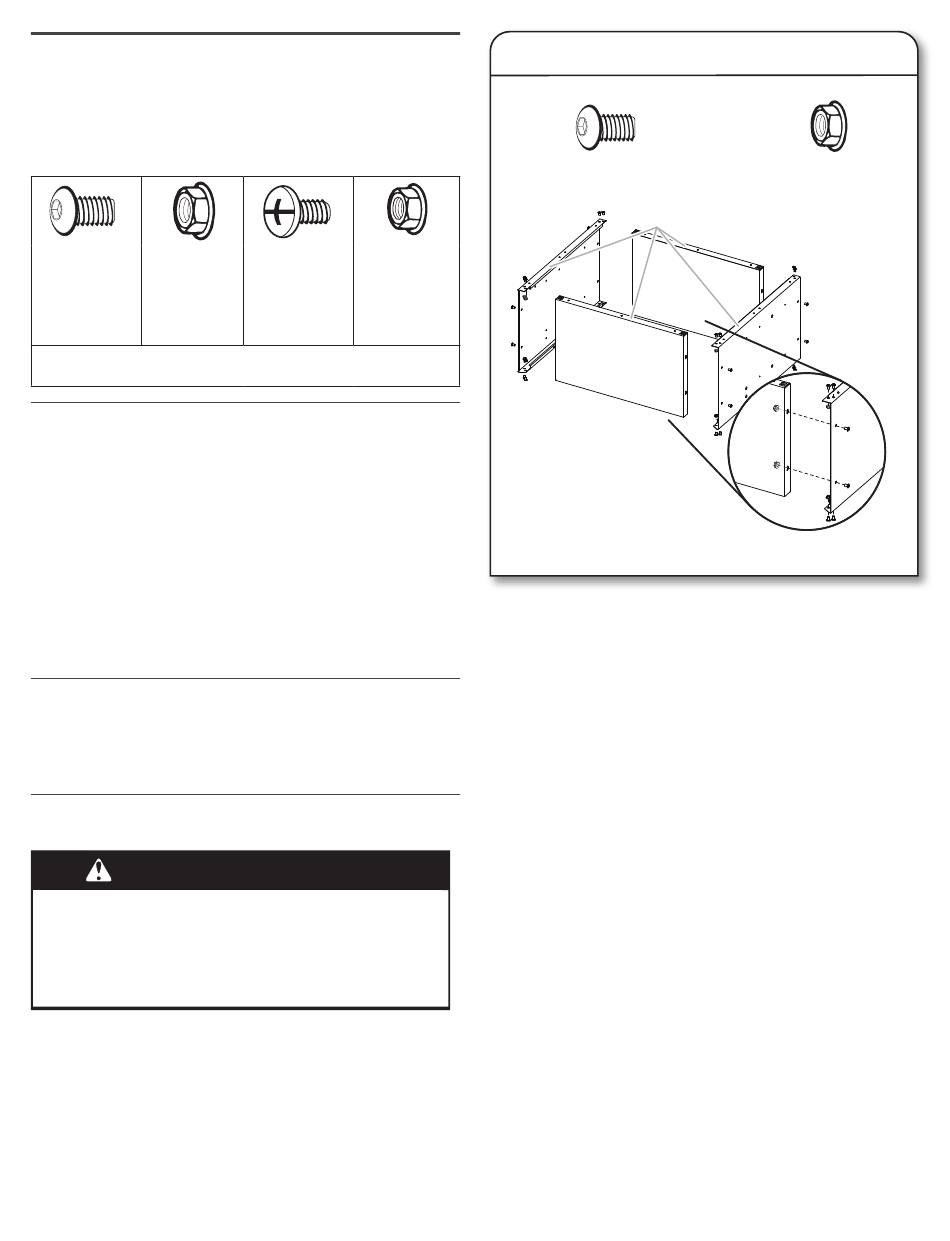

Assemblage du cadre de l'armoire
F1
Boulon à tête hexagonale
de 5/16 po (24)
A
P1
P2
A. Bord avec trous
1. Placer un panneau latéral (P1) sur une surface ferme plane ;
le bord comportant des trous doit être orienté vers le haut.
2. Insérer la partie supérieure de l'armoire (P2) entre les bords du
panneau latéral (P1), le bord avec les trous étant orientés vers
le haut, comme indiqué.
3. Aligner les trous et fixer la partie supérieure (P2) au panneau
latéral (P1) à l'aide de 4 boulons à tête hexagonale de 5/16 po
(F1) et de 2 écrous à embase (F2), comme indiqué.
Ne pas serrer complètement.
4. Positionner le panneau latéral (P3) de manière à ce que la
partie supérieure (P2) se trouve entre les bords du panneau
latéral (P3), le bord avec les trous étant orienté vers le haut,
comme illustré.
5. Aligner les trous et fixer la partie supérieure (P2) à la partie
latérale (P3) à l'aide de 4 boulons à tête hexagonale de
5/16 po (F1) et de 2 écrous à embase (F2), comme indiqué.
Ne pas serrer complètement.
6. Insérer la base de l'armoire (P4) entre les bords des panneaux
latéraux (P1 et P3), le bord avec les trous étant orienté vers le
haut, comme indiqué.
7. Aligner les trous et fixer la base (P4) aux panneaux latéraux
(P1 et P3) à l'aide de 8 boulons à tête hexagonale de 5/16 po
(F1) et de 4 écrous à embase (F2), comme indiqué.
Ne pas serrer complètement.
8. Mettre l'armoire debout et fixer les coins avant à l'aide de 8
boulons à tête hexagonale de 5/16 po (F1), 2 à chaque coin.
Ne pas serrer complètement.
F2
Écrou à
embase (8)
P4
P3
P2
P3
