SUPPORT D'ARBRE MEGA LIVE Guide d'installation
Voici les instructions pour l'installation de cet accessoire. Avant de commencer l'installation, nous vous
encourageons à lire attentivement ces instructions afin de tirer pleinement parti de votre accessoire
Humminbird.
REMARQUE : Pour plus d'informations sur l'installation de votre transducteur MEGA Live Imaging,
consultez le guide d'installation fourni avec votre transducteur ou visitez notre site Web à l'adresse
humminbird.johnsonoutdoors.com.
SUPPORT D'ARBRE MEGA LIVE Guide d'installation
Lisez les instructions dans ce guide complètement à comprendre les directives de montage
avant de commencer l'installation.
Matériel : En plus du matériel fourni avec votre accessoire, vous aurez besoin d'un pilote de bit.
Pour cette installation, le propulseur électrique ou l'arbre de montage universel devrait être
en position complètement rétractée (plate) sur le pont du bateau.
Débrancher l'alimentation : Pour une installation sur un propulseur électrique, déconnecter
le moteur de toutes les sources d'alimentation électrique.
Visitez notre site Web à humminbird.johnsonoutdoors.com pour plus d'informations et
de ressources sur les installations de transducteurs. Visitez également youtube.com/
humminbirdtv pour des vidéos d'information.
Présentation de l'installation
1

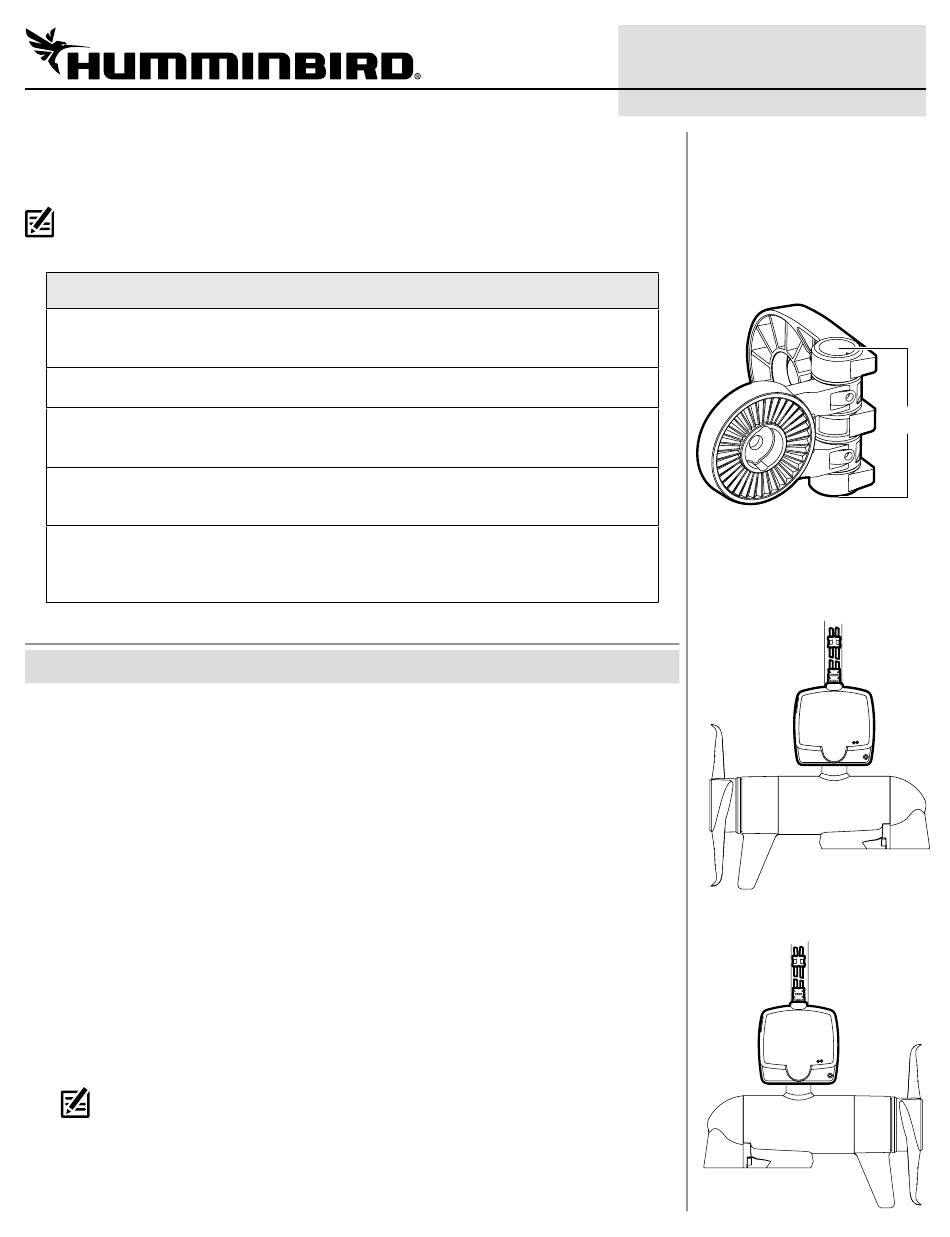

| Installation du support en mode paysage
Suivez les instructions suivantes pour installer le support en mode paysage sur le transducteur.
1. Le support en mode paysage doit être ouvert pour cette étape de l'installation. Déverrouillez le
support en appuyant sur les deux boutons de dégagement et en tirant sur le support pour l'ouvrir.
Il se verrouillera de nouveau et automatiquement une fois complètement ouvert.
2. Pour une installation sur un propulseur électrique, déterminez si le transducteur sera installé à
gauche ou à droite du propulseur électrique. (Pour une installation sur un MEGA Live Universal,
passez à l'étape 1.3.)
Si le propulseur électrique est arrimé sur le côté droit (tribord) du bateau, vous installerez le
transducteur sur le côté droit du propulseur électrique.
Si le propulseur électrique est arrimé sur le côté gauche (bâbord) du bateau, vous installerez le
transducteur sur le côté gauche du propulseur électrique.
3. Avec la face du transducteur vers le bas et ses câbles orientés loin de vous, déterminez comment
le support en mode paysage devrait s'aligner avec le transducteur.
Configuration recommandée pour l'installation sur un propulseur électrique : Alignez le support
avec la charnière à gauche pour une installation à bâbord ou à droite pour une installation à tribord
(référez- vous à l'illustration Positionnement du support en mode paysage).
Configuration recommandée pour l'installation sur un MEGA Live Universal : Alignez le support avec
la charnière à droite (référez-vous à l'illustration Positionnement du support en mode paysage).
REMARQUE : Votre transducteur basculera vers le haut pour le mode paysage lorsqu'il sera
installé selon la configuration recommandée. Si vous préférez basculer votre transducteur vers
le bas pour le mode paysage, utilisez la Configuration Optionnelle.
Configuration Optionnelle : Pour l'installation sur un propulseur électrique, alignez le support
avec la charnière à droite pour une installation à bâbord ou à gauche pour une installation à
tribord. Pour l'installation sur un MEGA Live Universal, Alignez le support avec la charnière à
gauche. Référez-vous à l'illustration Positionnement du support en mode paysage.
Préparation de l'installation
5
532967-2_A
Le support en mode paysage
boutons de
dégagement
Installation à tribord
Installation à bâbord
