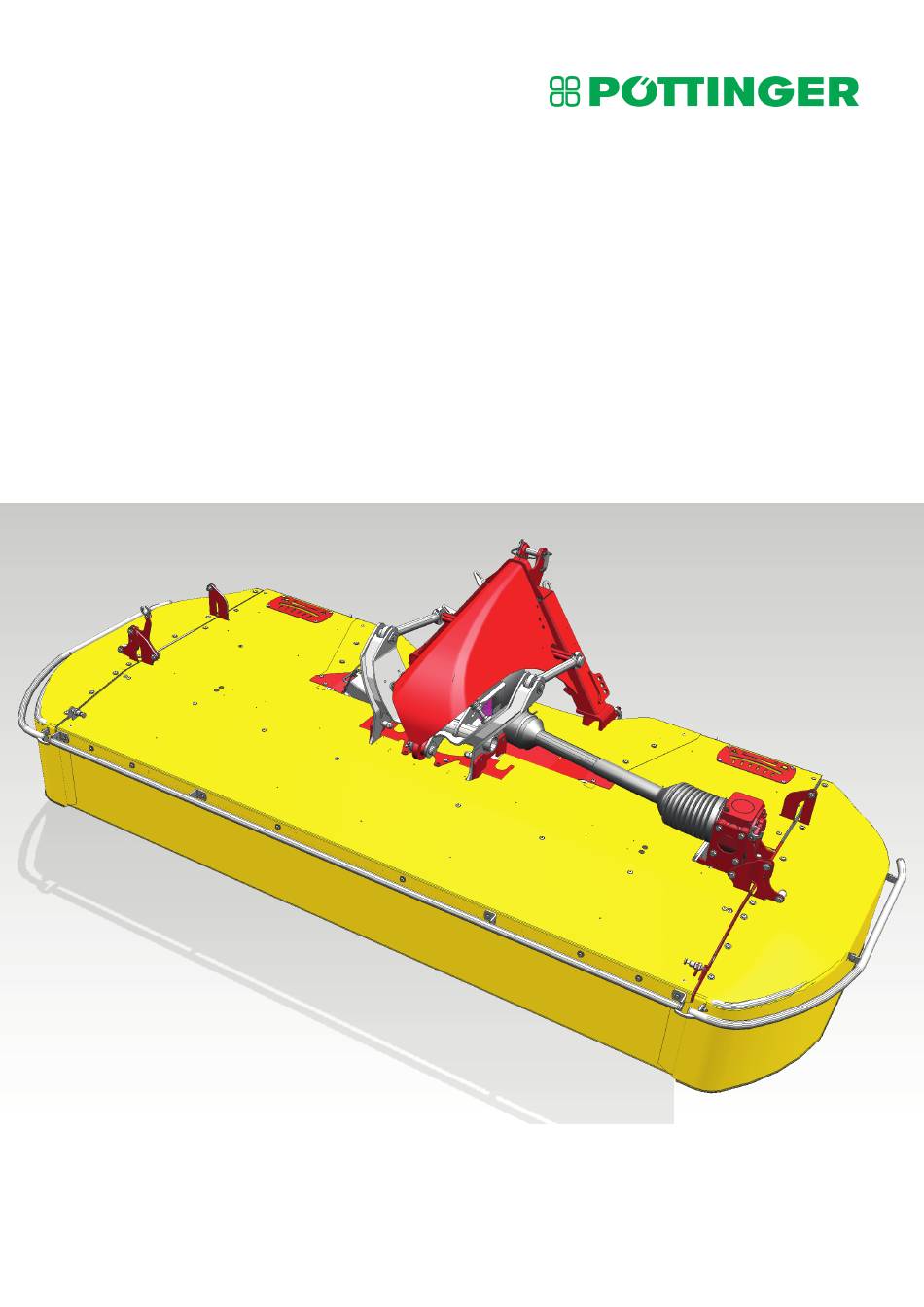

- Page 1 Mode d'emploi original Faucheuse à tambours EUROCAT F 2700 3544 N° de châssis : +..00001 3544.fr-FR.80Z.0...
- Page 2 Les listes de pièces de rechange sont disponibles exclusivement via MyPÖTTINGER. • Les informations individuelles, telles que les manuels d'utilisation et les informations sur l'entretien de vos machines, sont disponibles à tout moment sur MyPÖTTINGER dans "Mes machines" après enregistrement. Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 3 La notice d'utilisation fait partie intégrante de la machine. Elle doit également être transmise au nouveau propriétaire lors de la revente. L'initier et l'informer des directives énoncées dans la notice. L'équipe Pöttinger vous souhaitent une bonne utilisation. Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 4 RENSEIGNEMENT Les sections de texte ainsi marquées contiennent des recommandations et des conseils sur l'utilisation de la machine. ENVIRONNEMENT Les instructions d'un encadré comme celui-ci contiennent des indications concernant la protection de l'environnement. Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 5 Les illustrations sont présentées exclusivement en niveaux de gris ou en noir et blanc dans le document imprimé fourni par PÖTTINGER Landtechnik GmbH. Les illustrations des documents distribuables par voie électronique (PDF) sont également af- fichées en couleur et peuvent être imprimées en couleur si nécessaire. Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 6 Les illustrations peuvent contenir des symboles, des flèches et d'autres lignes supplémentai- res qui servent à améliorer la compréhension du contenu de l'image ou à attirer l'attention sur une zone particulière de l'image. Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 7 GER. Si vous n'avez pas reçu ce courrier, veuillez contacter votre concessionnaire. Votre concessionnaire doit compléter la déclaration de mise en route en ligne. Österreich PÖTTINGER Landtechnik GmbH Industriegelände 1 4710 Grieskirchen Téléphone+43 7248 600-0 Fax+43 7248 600-2513 info@poettinger.at Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 8 Index de révision Date Index Motif du changement Chapitre révisé Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 9 Consignes de sécurité....................... Qualification du personnel....................Réalisation des opérations de maintenance..............Mesures à caractère organisationnel................Garantie de la sécurité...................... Trajets particuliers......................Zone de risque opérationnel..................... Autocollant d'avertissement....................Équipement relatif aux déplacements sur voie publique........... Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 10 Passer de la position transport vers la position de travail........... Fauche......................... Passer de la position de travail vers la position de transport........Dételage..........................Mise en position de dépose..................Désaccoupler la transmission..................10 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 11 Lubrifier la cannelure coulissante de l'arbre à cardan sous l'engrenage latéral..131 1x par an........................... 133 Boîtier d'entrainement de la faucheuse, contrôler le niveau d'huile / faire l'appoint..133 Après chaque saison (hivernage)..................134 Nettoyage / Préservation de la machine..............135 Mode d'emploi original EUROCAT F 2700 | 11 3544.fr-FR.80Z.0...
- Page 12 Consommables et quantités de remplissage..............138 Assistance complète Sécurité à cames de la transmission à cardan / fonction..........140 Pannes et solutions:......................140 Éclairage........................141 Installation hydraulique ....................142 Plan hydraulique......................142 Système électrique...................... 144 12 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 13 Fixer et sécuriser soigneusement l'outil de levage au point d'ancrage. ► Enlever les sangles de maintien du chargement sur camion. ► Décharger la machine ► Eloigner l'outil de levage ► Recharger la machine : Effectuer le repositionnement dans l'ordre inverse. Mode d'emploi original EUROCAT F 2700 | 13 3544.fr-FR.80Z.0...
- Page 14 230 Nm 81000 N 320 Nm 115000 N M 20 x 1,5 460 Nm 134000 N 650 Nm 189000 N M 24 x 2 780 Nm 188000 N 1090 Nm 265000 N 14 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 15 (hauteur de fauche ou pro- Disque de coupe surélevée tection contre les cailloux) (faucheuse à tambour) RENSEIGNEMENT Des éléments portant des désignations telles que "gauche" ou "droite" sont présents des deux côtés de la machine. Mode d'emploi original EUROCAT F 2700 | 15 3544.fr-FR.80Z.0...
- Page 16 RENSEIGNEMENT Nous recommandons d'entretenir le filetage du couvercle et le joint de la boîte des ins- tructions de service avec un peu de graisse silicone ou de vaseline. 16 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 17 Description et fonctionnement Programme d'équipement en livraison ultérieure Le programme d'équipement en livraison ultérieure de PÖTTINGER Landtechnik GmbH offre une variété d'options. Prendre contact avec votre concessionnaire pour plus d'informations à ce sujet. Mode d'emploi original EUROCAT F 2700 | 17 3544.fr-FR.80Z.0...
- Page 18 2006/42/CE ou du règlement (UE) 2023/1230. Données incluses Les données suivantes peuvent être lues sur la plaque signalétique, en fonction du type et de la version de la machine. 18 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 19 En un coup d'œil Données Données Numéro de châssis Année de construction Modèles Année modèle Numéro d'identification du véhicule Charges à l'essieu par essieu Type Charge sur timon Numéro de série PTAC Poids standard Mode d'emploi original EUROCAT F 2700 | 19 3544.fr-FR.80Z.0...
- Page 20 Utilisation Déclaration de conformité 20 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 21 Pénétration de liquides lors du transport, l'utilisation ou le stockage de la machine. • Traitement des routes, chemins et autres surfaces constituées principalement ou partiel- lement de pierre, de sable ou d'asphalte. Mode d'emploi original EUROCAT F 2700 | 21 3544.fr-FR.80Z.0...
- Page 22 1500 Nm la prise de force Puissances nécessaires à partir de 40 kW Tension d'alimentation 12 V DC électrique Raccordements électri- 1 prise 7 plots - DIN ISO 1724 (signalisation) ques 22 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 23 Spécifications hydrauli- DIN 51524 partie 1 et 2 ques Température de l'huile max. +80 °C Pression de fonctionne- 140 Bar à 200 Bar maximum ment Autocollant à proximité du boîtier principal Mode d'emploi original EUROCAT F 2700 | 23 3544.fr-FR.80Z.0...
- Page 24 En raison des différents modèles de tracteurs, le niveau sonore réel sur le lieu de travail peut différer du niveau sonore continu mesuré. Nous recommandons de maintenir la cabine du tracteur complètement fermée et de porter des protections auditives pendant le travail ! 24 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 25 Se familiariser avec toutes les fonctions avant l'utilisation. • En plus des indications de cette notice, respecter également les dispositions respectives à la protection du travail, la prévention des accidents ainsi que la réglementation en gé- Mode d'emploi original EUROCAT F 2700 | 25 3544.fr-FR.80Z.0...
- Page 26 Vous avez la possibilité de faire appel à un atelier spécialisé pour effectuer ces opérations d’entretien. • Aucune modification ne doit être apportée au logiciel du système de commande pro- grammable. 26 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 27 ► Respecter les consignes de sécurité lors de l'utilisation de ces produits. ► Veiller à une aération suffisante ► Utiliser des protections individuelles comme des vêtements, des gants ou/et des lunet- tes de protection. Mode d'emploi original EUROCAT F 2700 | 27 3544.fr-FR.80Z.0...
- Page 28 être exclue. Zone de risque opérationnel Il est strictement interdit de pénétrer dans la zone dangereuse lorsque la machine est en marche et/ou que le moteur du tracteur tourne ! 28 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 29 Blessures par glissade ! ► Il est interdit de marcher sur tous les dispositifs de protection ! Autocollant d'avertissement Les positions et significations de tous les autocollants d'avertissement utilisés sont indiquées ci-dessous Mode d'emploi original EUROCAT F 2700 | 29 3544.fr-FR.80Z.0...
- Page 30 à des travaux d'entretien. Fermer les deux protections la- térales avant d'allumer la prise de force. Lire attentivement le mode d'emploi avant de mettre la ma- chine en service. 30 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 31 Fig.: Vue de dessus. Équipement relatif aux déplacements sur voie publique L'équipement relatif aux transports est obligatoire lors des déplacements sur chemin et voie publique. Elle peut être différente selon le pays. Mode d'emploi original EUROCAT F 2700 | 31 3544.fr-FR.80Z.0...
- Page 32 2 = panneaux d'avertissement 3 = catadioptre orange 4 = panneaux d'avertissement Eclairage arrière De chaque côté de la machine : 5 = Feux de gabarit LED arrière rouges 6 = panneaux d'avertissement 32 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 33 Support de rétroviseur 1 = miroir des deux côtés Manipulation des substances dangereuses En plus des indications de cette notice, respecter les dispositions, règlements juridiques et généraux obligatoires concernant la protection de l'environnement. Mode d'emploi original EUROCAT F 2700 | 33 3544.fr-FR.80Z.0...
- Page 34 Démontage de pièces lourdes de la machine • Ne pas soulever les parties de la machine dont le poids dépasse 25 kg sans utiliser une grue ou un chariot élévateur. 34 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 35 ► Ne pas relever manuellement les parties de la machine dont le poids est supérieur à 25 kg. ► Utiliser une grue, un chariot élévateur ou autre pour enlever, démonter ces pièces. Mode d'emploi original EUROCAT F 2700 | 35 3544.fr-FR.80Z.0...
- Page 36 ► Utiliser des gants de protection en cas de contact avec les couteaux de fauche. 1 = boîte à couteaux Ouvrir / fermer la boîte ► Ouvrir la boîte : Retirer la goupille (2). ▷ Retirer complètement le tiroir sur le côté. 36 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 37 La commande des protections latérales peut, en fonction de la machine, être effectuée en option de manière hydraulique via le distributeur du tracteur. Dans ce cas, aucune interven- tion manuelle n'est nécessaire. Mode d'emploi original EUROCAT F 2700 | 37 3544.fr-FR.80Z.0...
- Page 38 à la position souhaitée. Ouverture / fermeture manuelle des protections latérales RENSEIGNEMENT Pas sur les machines avec protection latérale hydraulique ! Fig.: 1 = protection latérale droite 2 = protection latérale gauche 38 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 39 L'utilisation est décrite ci-après à l'exemple de la protection latérale droite (1) ! Procédure ► Relevage de la protection latérale ▷ Retirer l'axe à ressort (3) et le maintenir. ▷ Relever les protections latérales comme illustré. Mode d'emploi original EUROCAT F 2700 | 39 3544.fr-FR.80Z.0...
- Page 40 ▷ S'assurer que la protection latérale est correctement verrouillée. ► Exécuter ce processus de façon identique sur les deux côtés de la machine. 40 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 41 Saisir ensuite la protection frontale par le tube de protection et la faire pivoter vers le bas jusqu'à la butée. ▷ Appuyer sur la protection vers le bas jusqu'à ce que le levier à ressort (2) se ver- rouille de manière visible et audible. Mode d'emploi original EUROCAT F 2700 | 41 3544.fr-FR.80Z.0...
- Page 42 à cardan cô- té tracteur ! ▷ Appuyer sur le support de transmission (1) vers le haut afin de le déverrouiller. 42 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 43 Placer la transmission, le tiers avant de celle-ci sur le support. S'assurer que la pro- tection n'est pas déformée par le support. ► Mettre le support de l'arbre à cardan en position de dépose : Effectuer le repositionne- ment dans l'ordre inverse. Mode d'emploi original EUROCAT F 2700 | 43 3544.fr-FR.80Z.0...
- Page 44 ► Débrayez le frein de la prise de force du tracteur avant les opérations de repliage ! 44 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 45 Dételer la machine uniquement sur un sol plat et ferme. Serrer le frein à main. Arrêter le moteur du tracteur, retirer la clé et la conserver. Placer des cales sous le tracteur et sous la machine. Mode d'emploi original EUROCAT F 2700 | 45 3544.fr-FR.80Z.0...
- Page 46 Pour éviter ce dommage, il faut monter une entretoise entre le relevage avant et le tri- angle d’attelage. Gauche = traverse fixe Droite = kit d'adaptation de la hauteur de montage entre le relevage et le triangle d'atte- lage 46 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 47 Si le 3pts est trop long malgré le réglage le plus court pour la distance (A1) (distance cote (A) mesurée du centre de l'axe de fixation au centre de l'axe de fixation), la zone d'oscillation restante de la tige télescopique n'est pas suffisante pour une adaptation optimale au sol. Mode d'emploi original EUROCAT F 2700 | 47 3544.fr-FR.80Z.0...
- Page 48 51 mm - 590 mm 170 mm Procédure ► Atteler la machine à un tracteur approprié sur les bras inférieurs du relevage ► Ajuster le bâti d'attelage verticalement (90°) comme illustré. 48 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 49 Pour cela, retirer la douille de serrage et dévisser la tige filetée. ► Mesurer et noter la cote (A1) entre le tracteur et le bâti d'attelage, du centre au centre des axes de fixation. Mode d'emploi original EUROCAT F 2700 | 49 3544.fr-FR.80Z.0...
- Page 50 Dételer la machine uniquement sur un sol plat et ferme. Serrer le frein à main. Arrêter le moteur du tracteur, retirer la clé et la conserver. Placer des cales sous le tracteur et sous la machine. 50 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 51 ▷ Fixer les entretoises et les rotules sur la tête d'attelage, selon les besoins et les sé- curiser avec des goupilles si ce n'est pas déjà fait. Mode d'emploi original EUROCAT F 2700 | 51 3544.fr-FR.80Z.0...
- Page 52 "Branchement des prises électriques et hydrauliques au tracteur". Ensuite, la machine doit être réglée sur la position correcte du lamier (pour les faucheuses à disques) / du tambour de coupe (pour les faucheuses à tambours). 52 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 53 (lbs) (T Charge sur l'essieu avant ≤ kg (lbs) V tat V zul kg (lbs) (T ) ≤ kg (lbs) (T Charge sur l'essieu arrière ≤ kg (lbs) H tat H zul Mode d'emploi original EUROCAT F 2700 | 53 3544.fr-FR.80Z.0...
- Page 54 Voir le manuel d'utilisation du trac- teur. Peser le poids total ► Avancer le tracteur et la machine en position de transport et les masses de lestage avec l'essieu avant et arrière. sur la bascule. 54 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 55 ) en tenant compte de la capacité de charge des pneus. Voir le manuel H zul d'utilisation du tracteur. ► Vérifier que les spécifications des pneus et des jantes sont conformes aux prescriptions du constructeur du tracteur. Voir le manuel d'utilisation du tracteur. Mode d'emploi original EUROCAT F 2700 | 55 3544.fr-FR.80Z.0...
- Page 56 Noter dans le tableau ci-dessus, la valeur de la capacité de charge admise, conforme au manuel du tracteur ou des documents du fabricant de pneus (à doubler: 2 pneus par axe). 56 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 57 ► Pendant et immédiatement après le fonctionnement, ne pas toucher les engrenages et les paliers, etc. sans équipement de protection individuelle (comme des gants, des vê- tements de travail longs, etc. Mode d'emploi original EUROCAT F 2700 | 57 3544.fr-FR.80Z.0...
- Page 58 Accrocher le bâti d'attelage horizontalement à la grue à l'aide de sangles de levage et le mettre légèrement en traction. ► Retirer les tuyaux hydrauliques (2) sur les raccords de cloison, comme illustré. 58 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 59 S'assurer que le bâti d'attelage est accroché à l'horizontale et soulever le bâti d'attelage du cadre. ► Fixer la rehausse d'attelage droite sur le bâti d'attelage, comme illustré, à l'aide des 2x vis, rondelles, douilles et écrous retirés précédemment. Mode d'emploi original EUROCAT F 2700 | 59 3544.fr-FR.80Z.0...
- Page 60 Découper la bâche de protection des deux côtés le long des perforations, comme indi- qué par les lignes rouges (X) sur l'image ci-dessous. ► Manœuvrer le bâti d'attelage jusqu'à la position d'attelage et enfiler la rehausse d'attela- ge à travers le couvercle de protection. 60 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 61 RENSEIGNEMENT Si la longueur des tuyaux n'est pas suffisante, desserrer les colliers de serrage sous le châssis, resserrer les tuyaux hydrauliques si nécessaire et resserrer le collier de serra- Mode d'emploi original EUROCAT F 2700 | 61 3544.fr-FR.80Z.0...
- Page 62 1)Laisser couler l’huile à l’extérieur de l’engrenage angulaire (pour plus d’informations, reportez-vous au chapitre «Entretien») ► Dépose du renvoi d'angle. ► Echanger la vis de purge (1) avec la vis de vidange (2). 62 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 63 «Entretien») ► Décoller l'autocollant correspondant au sens de rotation précédent et apposer le nouvel autocollant (A) correspondant au sens de rotation correct sur le bâti d'attelage, comme illustré. Mode d'emploi original EUROCAT F 2700 | 63 3544.fr-FR.80Z.0...
- Page 64 Contrôler la longueur de l'arbre de transmission dans toutes les positions de fonctionnement pour s'assurer que la course de coulissement nécessaire est disponible et que le recouvre- ment du profil est suffisant. Contrôle de la longueur lors du chevauchement maximum: 64 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 65 (a/2). Le plus grand chevauchement des tubes profilés est à re- chercher. Lors du transport et lorsque la transmission est arrêtée, le chevauchement minimum des tubes profilés (PU ) doit être de 100 mm. Mode d'emploi original EUROCAT F 2700 | 65 3544.fr-FR.80Z.0...
- Page 66 ► Avant de faire un essai, faites évacuer toutes les personnes se trouvant à proximité de la zone dangereuse. ► Lancer l’essai depuis le siège conducteur du tracteur. ► En cas d'anomalies, arrêter immédiatement la prise de force. 66 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 67 La longueur de l'arbre à cardan doit être contrôlée dans les machines à déplacement latéral dans les positions de fonctionnement suivantes. Positions de fonctionnement à contrôler Pos. 1 Déplacement latéral à droite jusqu'à la butée et mise en position de travail de la machine. Mode d'emploi original EUROCAT F 2700 | 67 3544.fr-FR.80Z.0...
- Page 68 En même temps, la vitesse de fauche doit être réduite en conséquence afin d'éviter que le lamier ne saute (en raison de la réduction du poids au sol) à des vitesses de fauche plus élevées. 68 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 69 ► Lorsque la faucheuse est attelée au tracteur, ne jamais mettre le distributeur double ef- fet du tracteur du relevage avant sur "ABAISSER". Mode d'emploi original EUROCAT F 2700 | 69 3544.fr-FR.80Z.0...
- Page 70 Accrocher les ressorts de traction au bras de la tête d'attelage (1) des deux côtés de la machine et à la console pour le ressort de délestage (2) sur le tracteur. 70 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 71 Lors de la fauche, l'andain déposé est réduit en largeur grâce aux disques d'andainage La réduction de l'andain permet d'éviter de rouler, avec des pneus larges, sur le fourrage. RENSEIGNEMENT Le réglage le plus approprié doit être déterminé pendant la fauche. Mode d'emploi original EUROCAT F 2700 | 71 3544.fr-FR.80Z.0...
- Page 72 Régler la profondeur de travail du disque à andain à l'aide des vis (4x) dans le trou oblong de manière à ce que les disques à andain passent au maximum 5 mm - 10 mm (cote X) au-dessus du bord inférieur du tambour de coupe. 72 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 73 Exécuter ce processus de façon identique sur les deux côtés de la machine. Disques d'andainage supplémentaires, réglage de la profondeur de travail RENSEIGNEMENT Le réglage le plus approprié doit être déterminé pendant la fauche. Mode d'emploi original EUROCAT F 2700 | 73 3544.fr-FR.80Z.0...
- Page 74 Régler la vis de butée sur le réglage standard (cote X = 24 mm ) et resserrer. ► En cas de forte densité de végétation, accrocher le ressort de traction au trou (3) (contre-pression maximale du ressort) 74 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 75 étroite. Côté gauche de la machine 1 = symbole "andain étroit" H = levier V = Goupille 2 = symbole "andain large" Mode d'emploi original EUROCAT F 2700 | 75 3544.fr-FR.80Z.0...
- Page 76 Machine attelée correctement à un tracteur approprié. • Bras inférieur du tracteur correctement réglé. • Report de charge et hauteur d'attelage correctement réglés. • Machine stationnée sur un sol plat et stabilisé, abaissée en position de travail. 76 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 77 ! Mode d'emploi original EUROCAT F 2700 | 77 3544.fr-FR.80Z.0...
- Page 78 Ajuster la hauteur de coupe en tournant le dispositif de réglage de la hauteur de coupe (ZV). 1 tour correspond à environ 1,5 mm de réglage. ► Cote (X) = plage de réglage possible de la hauteur de coupe entre 35 mm et 60 mm. 78 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 79 Sécuriser le relevage avant en le soutenant à l'aide de chandelles pour éviter qu'il ne s'abaisse accidentellement. ► Arrêter le moteur du tracteur, retirer la clé et la conserver. ► Retirer 5x écrous. Ne pas retirer les plaques d'usure. Mode d'emploi original EUROCAT F 2700 | 79 3544.fr-FR.80Z.0...
- Page 80 Sécuriser le relevage avant en le soutenant à l'aide de chandelles pour éviter qu'il ne s'abaisse accidentellement. ► Arrêter le moteur du tracteur, retirer la clé et la conserver. ► Démonter la plaque d'usure. ► Démonter le cône de soutien. et conserver les vis. 80 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 81 2 rondelles intercalaires (1x 4 mm et 1x 6 mm ) sont déjà montées en usine ! ► Remonter le cône d'appui et serrer les vis. ► Remonter la plaque d'usure et serrer les vis. Mode d'emploi original EUROCAT F 2700 | 81 3544.fr-FR.80Z.0...
- Page 82 On peut effectuer le montage de la même manière sur tous les tambours de fauche. ▷ Après une heure d'utilisation, contrôler si les fixations sont encore bien serrées. Resserrer les vis si nécessaire. Exemples de variantes de montage 82 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 83 Arrêter le moteur du tracteur, retirer la clé et la conserver. ► Sur l'un des tambours de coupe intérieurs, retirer 5x écrous (1) et disque d'usure (ou disque de coupe surélevée) (2). Mode d'emploi original EUROCAT F 2700 | 83 3544.fr-FR.80Z.0...
- Page 84 Dans le cas contraire, le tracteur et la machine risquent d'être endomma- gés avant même la première utilisation de la machine. Condition préalable • Machine attelée correctement et sécurisée à un tracteur approprié. 84 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 85 Voir "Bâti d'attelage / Rehausse d'attelage" sur pa- ge 58. Dans ce cas, veuillez contacter votre concessionnaire. Mode d'emploi original EUROCAT F 2700 | 85 3544.fr-FR.80Z.0...
- Page 86 Voir "Bâti d'attelage / Re- hausse d'attelage" sur page 58. Dans ce cas, contacter votre revendeur spécialisé. 86 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 87 Demander aux personnes de s'éloigner de la zone de danger. Aucune personne ne peut accompagner la machine pendant son fonctionnement. ► Débrayer la transmission et attendre l'arrêt de l'entraînement avant de relever la machi- Mode d'emploi original EUROCAT F 2700 | 87 3544.fr-FR.80Z.0...
- Page 88 à portée de main. • Avec l'équipement optionnel "protections latérales à repliage hydraulique", le moteur du tracteur ou le système hydraulique doit fonctionner. La prise de force doit être désacti- vée. 88 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 89 Moteur du tracteur arrêté pendant les interventions sur la machine, prise de force dé- brayée, clé de contact retirée et conservée à portée de main. Procédure ► Ouvrir la vanne d'arrêt sur les branchements hydrauliques du tracteur (marquage gris) (position E1). Mode d'emploi original EUROCAT F 2700 | 89 3544.fr-FR.80Z.0...
- Page 90 Pour les machines équipées d'un système mécanique Déport latéral: Mettre le déplacement latéral en position centrale. Pour cela, faire coïncider le capot avec les tôles (1) au moyen du distributeur du tracteur. 90 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 91 Ne pas faire marche arrière en position de travail, toujours relever en premier en position de 1/2 tour bout de champ ! Procédure ► Réduire la vitesse de fauche et relever la machine en bout de champ à la fin de la zone de fauchage. Mode d'emploi original EUROCAT F 2700 | 91 3544.fr-FR.80Z.0...
- Page 92 Si le mode automatique est désactivé, la position du lamier doit être ajustée manuellement à l'aide des touches logicielles du terminal. 92 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 93 Relever la machine en position de transport sur route / en position de bout de champ. ► Fermer le robinet d'arrêt sur le flexible hydraulique vers le tracteur (position E2). ► Enlever les salissures grossières avant de circuler sur les voies publiques ! Mode d'emploi original EUROCAT F 2700 | 93 3544.fr-FR.80Z.0...
- Page 94 Le fait de grimper sur la machine en stationnement peut entraîner des blessures importan- tes. ► Ne pas grimper sur la machine stationnée ► Prendre les mesures appropriées pour empêcher les enfants d'accéder à la machine. 94 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 95 Placer la transmission, le tiers avant de celle-ci sur le support. S'assurer que la protec- tion n'est pas déformée par le support. ► Veiller à ce que la transmission à cardan soit rangée et stockée à l'abri des intempéries ! Mode d'emploi original EUROCAT F 2700 | 95 3544.fr-FR.80Z.0...
- Page 96 ▷ S'assurer qu'il n'y ait plus de connexion avec la machine et reculer lentement avec le tracteur tout en observant le point d'accouplement. 96 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 97 Le fait de grimper sur la machine en stationnement peut entraîner des blessures importan- tes. ► Ne pas grimper sur la machine stationnée ► Prendre les mesures appropriées pour empêcher les enfants d'accéder à la machine. Mode d'emploi original EUROCAT F 2700 | 97 3544.fr-FR.80Z.0...
- Page 98 Non-port de l'équipement de protection individuelle ! ► Utiliser un équipement de protection individuelle (vêtements de travail, chaussures de travail, gants, lunettes de protection) lors de la manipulation de la machine. 98 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 99 ► Débrayez le frein de la prise de force du tracteur avant les opérations de repliage ! Préserver les fonctionnalités L'entretien régulier et les réparations sont des exigences de base afin que la machine reste fonctionnelle et fiable. Mode d'emploi original EUROCAT F 2700 | 99 3544.fr-FR.80Z.0...
- Page 100 à l'abri du gel et à l'abri de la lumière directe du soleil. Charger complètement la batterie avant le stockage hivernal, puis vérifier régulièrement l'état de la charge pour éviter qu'elle ne soit détruite par une décharge totale. 100 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 101 Transmission à cardans RENSEIGNEMENT Les intervalles de lubrification de la transmission à cardan doivent être adaptés ou réduits de moitié en cas de conditions poussiéreuses et de forte angulation due au fonctionne- ment. Mode d'emploi original EUROCAT F 2700 | 101 3544.fr-FR.80Z.0...
- Page 102 Représentation symbolique des points de lubrification possibles ▷ Éliminer les surplus de lubrifiant de manière appropriée. ► Graisser ensuite régulièrement la transmission à cardan, à chaque fois selon les pre- scriptions du fabricant / plan de graissage. 102 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 103 Barre de coupe sécurisée contre un abaissement involontaire ( chandelles ou autres placées dans la zone du relevage arrière). • Le moteur du tracteur est coupé, la clé de contact est retirée et stockée et le frein de stationnement est serré. Mode d'emploi original EUROCAT F 2700 | 103 3544.fr-FR.80Z.0...
- Page 104 Démonter les plateaux de glissement (S1) et (S2). ► Démonter le porte-couteau. ► Remonter le porte-couteau en le décalant de 60°. Serrer les écrous des vis du porte-couteau à 86 Nm. 104 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 105 Barre de coupe sécurisée contre un abaissement involontaire ( chandelles ou autres placées dans la zone du relevage arrière). • Le moteur du tracteur est coupé, la clé de contact est retirée et stockée et le frein de stationnement est serré. Mode d'emploi original EUROCAT F 2700 | 105 3544.fr-FR.80Z.0...
- Page 106 Contrôle du ressort porte couteau Démonter les plateaux de glissement (S1) et (S2). Démonter le porte-couteau. Les traces d'usure sur le porte-couteau ne doivent pas dépasser les cotes indiquées ci- dessous. 106 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 107 Si l'on constate des traces d'usure dans les proportions indiquées et au-delà, il ne faut plus continuer à travailler avec la machine. Remplacer complètement les sup- ports de couteaux de coupe par des pièces neuves, tambour de coupe par tambour Mode d'emploi original EUROCAT F 2700 | 107 3544.fr-FR.80Z.0...
- Page 108 Effectuer le même contrôle sur tous les ressorts porte-couteau de la faucheuse. Démonter le porte-couteau. Serrer les écrous des vis du porte-couteau à 86 Nm. (X = Nm) X = 86 Nm Démonter les plateaux de glissement (S1) et (S2). 108 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 109 éviter les déséquilibres. ► Lors du montage de nouveaux couteaux,, respecter toujours les marques du sens de rotation. Préparation • Clé à couteaux Mode d'emploi original EUROCAT F 2700 | 109 3544.fr-FR.80Z.0...
- Page 110 Les deux ergots à gauche et à droite de la clé à lames doivent alors toucher le bord du plateau de coupe. ► Abaisser la clé à couteau et la tenir fermement. 110 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 111 Placer la clé à couteau (1) entre le plateau de coupe et le porte-couteau comme illustré. Plateau de coupe présenté en transparence ► Les deux ergots à gauche et à droite de la clé à lames doivent alors toucher le bord du plateau de coupe. Mode d'emploi original EUROCAT F 2700 | 111 3544.fr-FR.80Z.0...
- Page 112 ► Retirer la clé à couteaux ► S'assurer que le couteau peut se déplacer librement sur le porte-couteau. ► Même procédure sur toutes les assiettes ou tambours. 112 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 113 Ajuster à nouveau les écrous ou les vis à la dimension notée précédemment (L). ▷ La sécurité de la transmission est à nouveau fonctionnelle. ► Embrayages à friction types K96, K96/4 ▷ Serrer les écrous (1). Cela soulage la charge sur les garnitures d'embrayage. Mode d'emploi original EUROCAT F 2700 | 113 3544.fr-FR.80Z.0...
- Page 114 Réparer immédiatement les défauts dans un atelier spécialisé. ► Ne pas colmater les fuites avec la main ou une autre partie du corps. ► En cas de blessure liée à l'huile hydraulique, consulter immédiatement un médecin. 114 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 115 (à l'exception des phares de travail). RENSEIGNEMENT Entretien des luminaires LED Les ampoules ne peuvent pas être changées avec les éclairages à LED ! Remplacer l'éclairage à LED en cas de défaut. Mode d'emploi original EUROCAT F 2700 | 115 3544.fr-FR.80Z.0...
- Page 116 Enlever complètement la saleté avec un nettoyant sans acide et sans alcool, un chiffon doux ou une éponge et, si possible, avec un peu d'eau chaude. ► Vérifier que les panneaux, les triangles, et les autocollants d'avertissement ne soient pas endommagés. 116 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 117 (ED, RCB, RC), des faucheuses à vis sans fin et sur les lamiers. Fig.: Le pictogramme d'avertissement sur le protecteur de courroie trapézoïdale correspon- dant indique qu'un entretien unique est nécessaire. Mode d'emploi original EUROCAT F 2700 | 117 3544.fr-FR.80Z.0...
- Page 118 Lire et noter la référence, incrustée au laser, de chaque douille conique installées ► Resserrer les goujons (1) et (4), voir également l'illustration ci-dessus, à l'aide d'une clé dynamométrique selon le tableau ci-dessous en fonction du numéro de douille gravé au laser. 118 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 119 Enlever l'excédent de graisse. ENVIRONNEMENT Les lubrifiants et les mélanges de lubrifiants doivent être recyclés correctement. ► Replacer la protection. ▷ Serrer les fixations avec des rondelles en plastique à 10 Nm max. Mode d'emploi original EUROCAT F 2700 | 119 3544.fr-FR.80Z.0...
- Page 120 RENSEIGNEMENT Les intervalles de lubrification de la transmission à cardan doivent être adaptés ou réduits de moitié en cas de conditions poussiéreuses et de forte angulation due au fonctionne- ment. 120 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 121 Machine stationnée sur un sol plat et stabilisé, abaissée en position de travail. • Le moteur du tracteur est coupé, la clé de contact est retirée et stockée et le frein de stationnement est serré. • Protection latérale droite relevée Mode d'emploi original EUROCAT F 2700 | 121 3544.fr-FR.80Z.0...
- Page 122 8. ▷ Si une usure importante est constatée sur les courroies trapézoïdales, passer à l'étape 4 suivante. Desserrer le tendeur de courroies, mais ne pas retirer complètement l'écrou de réglage. 122 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 123 Ajuster la tension de la courroie au réglage d'usine : Tourner l'écrou de réglage sur la partie supérieure du ressort de tension et faire coïncider le bord inférieur du disque situé en dessous avec la pointe du repère. Replacer la protection. Mode d'emploi original EUROCAT F 2700 | 123 3544.fr-FR.80Z.0...
- Page 124 Remettre en place les 6 vis et les rondelles en plastique et les serrer à 10 Nm. Entraînement de la barre de coupe, contrôler / corriger la tension des courroies Préparation • Clé polygonale, ouverture de clé 24 mm 124 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 125 Première fois après 50 heures, ensuite tous les 100 hectares Vidange du lamier Condition préalable • Machine attelée à un tracteur approprié. Mode d'emploi original EUROCAT F 2700 | 125 3544.fr-FR.80Z.0...
- Page 126 Retirer les vis 1-6 et démonter le couvercle de la transmission par courroies. ► Placer le bac de récupération d'huile usagée en dessous et retirer le bouchon de vidan- ge (A). 126 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 127 Retirer le bouchon de remplissage d'huile et remplir d'huile fraîche pour engrenages conformément au plan de lubrification. ▷ Niveau d'huile sur le bouchon vissé( !) Contrôler la jauge de niveau. Ne pas trop remplir et corriger la quantité en conséquence si nécessaire. Mode d'emploi original EUROCAT F 2700 | 127 3544.fr-FR.80Z.0...
- Page 128 Bac de récupération des huiles usagées, capacité minimale de 4 L. • Chiffon ou équivalent. Condition préalable • Tracteur et machine garés sur un terrain plat et stabilisés et protégés contre tous roula- ges. 128 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 129 ► Aspirer l'huile en excès. Revisser le bouchon du niveau d'huile et le serrer. Nettoyer les résidus d'huile autour du bouchon de niveau d'huile. Recycler l'huile usagée et le papier de nettoyage de façon appropriée. Mode d'emploi original EUROCAT F 2700 | 129 3544.fr-FR.80Z.0...
- Page 130 Tracteur et machine garés sur un terrain plat et stabilisés et protégés contre tous roula- ges. • Mettre le lamier en position de travail. • Poser le bâti sur les béquilles de remisage 130 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 131 Éliminer de manière appropriée le papier de nettoyage contaminé et les autres résidus de lubrifiant. Lubrifier la cannelure coulissante de l'arbre à cardan sous l'engre- nage latéral 1 = vis de fixation 2 = Tôles de protection Mode d'emploi original EUROCAT F 2700 | 131 3544.fr-FR.80Z.0...
- Page 132 Lubrifier le graisseur (3) avec de la graisse universelle comme indiqué. Après le graissage, fixer à nouveau les tôles de protection dans l'ordre inverse. Rabattre à nouveau la protection frontale et latérale vers le bas. 132 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 133 Si le niveau d'huile est proche du repère inférieur de la jauge, passer à l'étape 3. AVIS Dommages indirects en cas de remplissage insuffisant ! ► Ne pas laisser le niveau d'huile descendre en dessous du repère inférieur de la jauge. Mode d'emploi original EUROCAT F 2700 | 133 3544.fr-FR.80Z.0...
- Page 134 ► Nettoyer les bouts d'arbres des boîtes de vitesses et les profils des transmissions à car- dan avant l'hivernage de la machine et les préserver avec de la graisse universelle. ► Avant l'hivernage, lubrifier tous les points de graissage conformément aux instructions d'entretien. 134 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 135 Repeindre éventuellement les surfaces peintes endommagées. Enduire / vaporiser les pièces de machine nues avec de l'huile de protection. Vérifier que les autocollants d'avertissement soient complets et les remplacer si néces- saire. Mode d'emploi original EUROCAT F 2700 | 135 3544.fr-FR.80Z.0...
- Page 136 Prendre en considération la notice du fabriquant Lubrifier toutes les "X" heures de fonctionnement _____ lignes de jonction continues - élément standard - - - - lignes de jonction en pointillés - élément optionnel 136 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 137 Maintenance prévisionnelle (III) NOVACAT F 2700 NOVACAT F 3100 (100 ) FETT (IV) FETT (IV) Mode d'emploi original EUROCAT F 2700 | 137 3544.fr-FR.80Z.0...
- Page 138 F 2700 (Ty- tion du ma- pe 3544) tériel - lubri- Quantité fiant Points de lubrifica- (IV) Graisse au li- NLGI 12 Selon les tion (également thium univer- besoins avec graisseurs) selle 138 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 139 GL 4 ou API-GL 5 Boîtier renvoi d'an- (III) Huile de trans- SAE 90 ou SAE 85W - 0,7 L gle principal de la mission 140 selon normes API- faucheuse GL 4 ou API-GL 5 Mode d'emploi original EUROCAT F 2700 | 139 3544.fr-FR.80Z.0...
- Page 140 éléments de la machine commandés hydrauliquement. ► Une fois les travaux terminés, vérifier que les raccords sont bien serrés et que les dis- positifs de sécurité / de protection fonctionnent correctement. 140 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 141 ▷ Câble défectueux Le faire remplacer ou réparer par du personnel qualifié. ► Fusible défectueux ▷ Remplacer par un fusible de même spécification. ► Relais défectueux Faire remplacer par votre concessionnaire. Mode d'emploi original EUROCAT F 2700 | 141 3544.fr-FR.80Z.0...
- Page 142 Hydraulique standard / OPTICURVE Légende Pos. Description Branchements hydrauliques à double effet Option de déplacement latéral hydrauli- que "Marquage rouge". Branchements hydrauliques à double effet Option repliage hydraulique des protec- tions latérales "Marquage gris". 142 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 143 Assistance complète Électrohydraulique / OPTICURVE Mode d'emploi original EUROCAT F 2700 | 143 3544.fr-FR.80Z.0...
- Page 144 R = droite Connecteur à baïonnette 5 pôles vert L = gauche connecteur à baïonnette 5 pôles jaune Légende Déno. Couleur Fonction jaune Clignotant gauche blanc Masse vert Clignotant droit brun Feux de position droit 144 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
- Page 145 Assistance complète Déno. Couleur Fonction rouge Frein noir Feux de position gauche Mode d'emploi original EUROCAT F 2700 | 145 3544.fr-FR.80Z.0...
- Page 146 Assistance complète 146 | Mode d'emploi original EUROCAT F 2700 3544.fr-FR.80Z.0...
