OPF-S/OPF-M/OPS-L

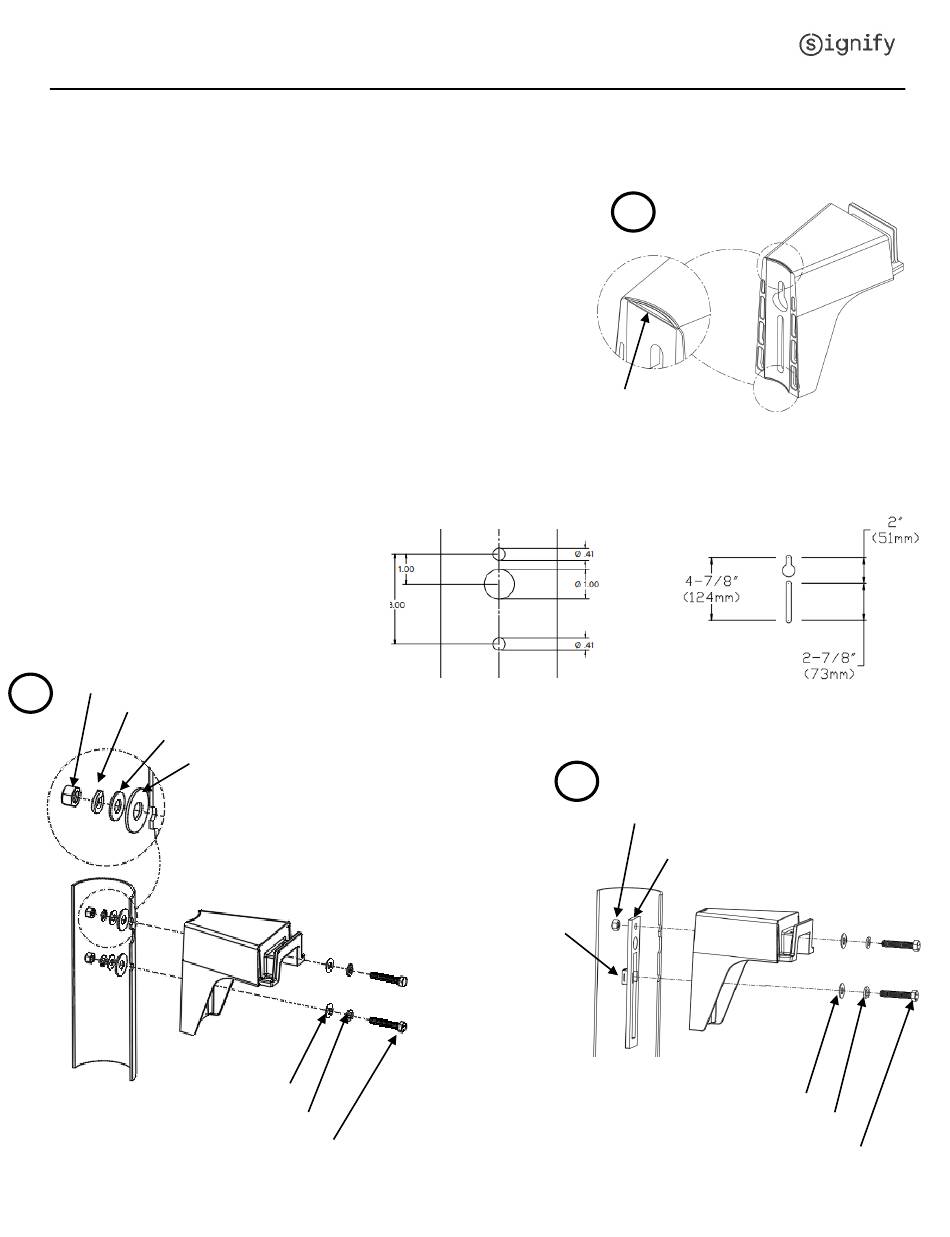

Installation avec le bras Standard: AR1
1.
Le bras standard (AR1) est conçu pour les fûts ronds de 4" ou 5" ou carrés.
Pour les fûts ronds enlever les languettes à l'aide de pince,
sur le haut et le bas du bras standard. Pour une installation nouvelle
référer au diagramme 1 pour les trous de montages.
Note: Le bras standard peux aussi être installer sur un gabarit de montage
allant jusqu'à 4-7/8'' tel qu'illustrer en diagramme 2.
2.
Installer le bras en utilisant les boulons (2x) 3/8-16 x 3'', rondelle
fendue, rondelle plate et écrou 3/8''-16. Couple de serrage: 20 lbs-ft
ATTENTION: L'ordre d'installation de la quincaillerie doit être
exactement tel que représenté à la figure 2 pour une installation
sécuritaire.
3.
Installation existante.
Il est recommandé d'utilisé le kit de plaque de montage (OPF-RMB) sur
une installation existante ou lorsque les trous de montage excède .41''
(10mm). Couple de serrage:
2
Écrou 3/8-16
Rondelle fendue
Rondelle plate petite (3/8'')
Rondelle plate large (1/2'')
Rondelle plate petite (3/8'')
Rondelle fendue
www.lumec.com
page
www.gardcolighting.com
Instructions d'installation
20 ft-in
Boulon3/8-16 x 3''
Languettes
Diagramme 1
3
Ecrou captif 3/8-16
442296100981 rev:c
1
Diagramme 2
Ecrou 3/8-16
Plaque de montage
Rondelle plate petite (3/8'')
Rondelle fendue
Boulon3/8-16 x 3''
