SCS Sentinel VisiDoor 7+ RFID Notice D'utilisation Et D'installation page 4

6

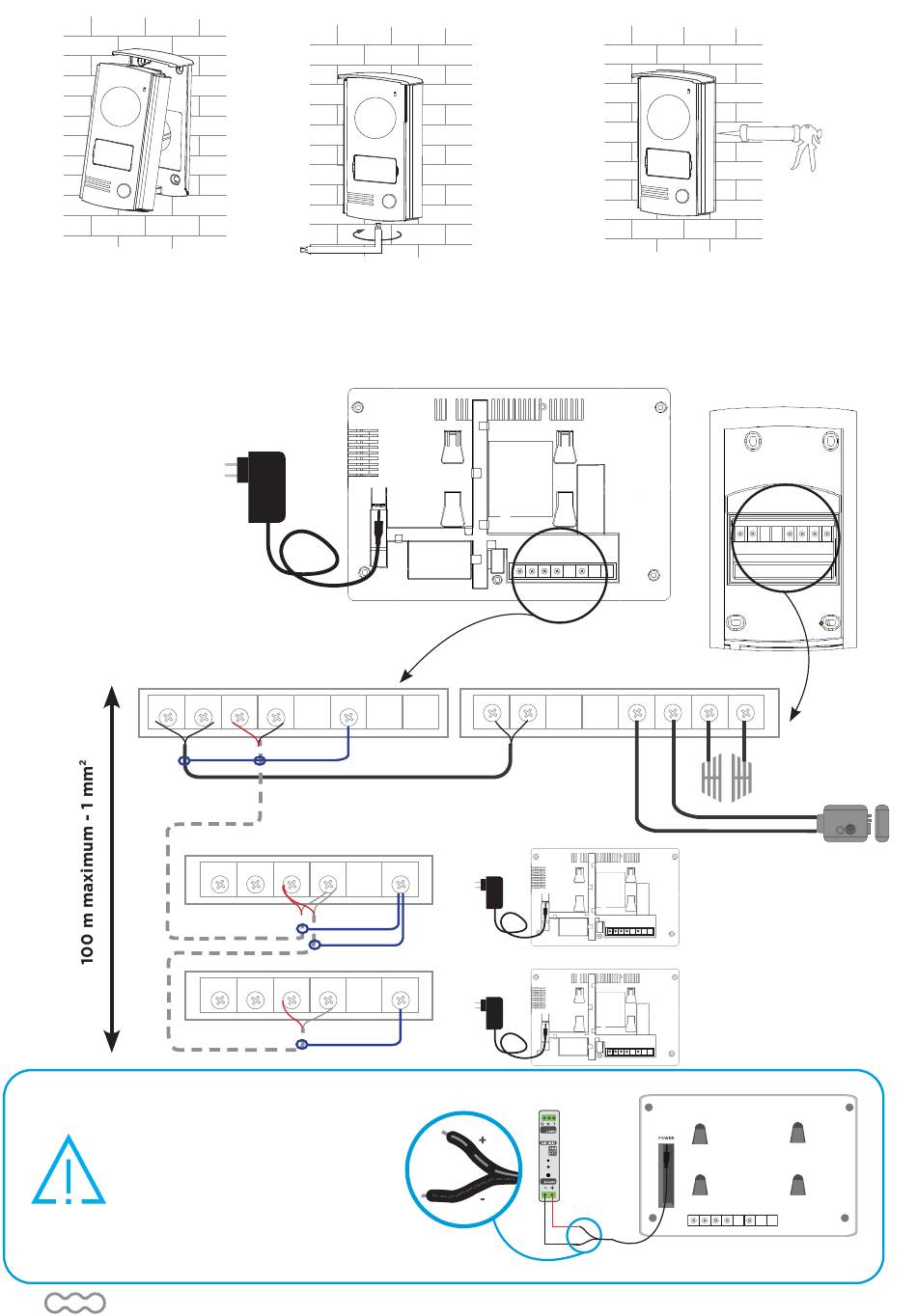

C2- Schéma de câblage
1
Vous avez la possibilité de connecter le
moniteur directement à votre tableau
électrique via un transformateur « rail DIN »
de 15V DC 0,8A minimum.
Des connaissances électriques étant
nécessaires, nous vous conseillons de faire
dans ce cas appel à un professionnel.
ATTENTION : RESPECTEZ LA POLARITÉ !
Le fil avec les traits gris doit être positionné
sur le +.Le fil avec les écritures doit être
positionné sur le -.
4 FR
7
2 A B S
Sans polarité
0 - 50 m - 0,75 mm²
50 - 100 m - 1 mm²
1 2 A B
1 2 A B
Après installation et test, placer un joint silicone
transparent sans acide sur le haut et les côtés de la platine
de rue (pas sur le bas) pour éviter tout risque d'infiltration.
Moniteur principal
Brancher le blindage
si le câble est blindé.
1 2
S
S
220 V
8
Platine de rue
LK+ LK- SW1
SW2
Moniteur
additionnel 1
Moniteur
additionnel 2
-
+
