ASSEMBLAGE DU TX3-2000-8K
3
FIXER LA PLAQUE DE FOND AU PLANCHER
1. S'assurer que la plaque de fond est alignée sur le conduit électrique.
2. Utiliser la plaque de fond du kiosque comme modèle pour tracer une
ouverture sur le plancher pour le découpage et marquer
l'emplacement des quatre trous de fixation tel qu'illustré sur la figure
7.
Trous de fixation de la plaque de fond (x4)
Découpage

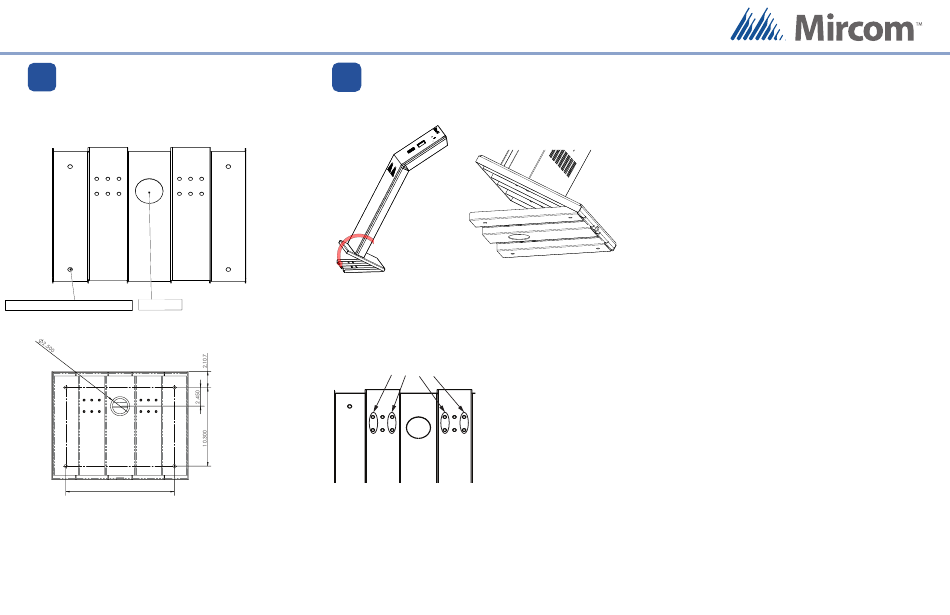

Figure 7: Trous de fixation de l aplaque de fond
14.244
Figure 8: Dimensions en pouces de la plaque de fond
3. Découper une ouverture dans le plancher pour les câbles d'électricité
et de communication.
4. Passer les câbles à travers l'ouverture de la plaque de fond.
5. Fixer la plaque de fond au sol en plaçant les quatre boulons dans les
trous de fixation de la plaque de fond illustrés dans la figure 7. Ces trous
possèdent un diamètre de 0.406 po.
Support technique Mircom: 1-888-647-2665
4
INSTALLER LE KIOSQUE SUR LA PLAQUE DE FOND
1. Installer le rebord arrière du kiosque dans les encoches de la plaque de fond et pencher le kiosque vers l'avant pour qu'i s'appuie sur le
dessus de la plaque de fond.
Figure 9: Installation du kiosque
Figure 10: Installation du kiosque sur
sur la plaque de fond
la plaque de fond (du dessous)
2. Fixer le kiosque à la plaque de fond à l'aide de huit des douze boulons de la plaque de fond dans les trous illustrés dans la figure 11.
Fixer le kiosque à la plaque de fond en
mettant les boulons dans ces trous.
Figure 11: Fixer le kiosque à la plaque de fond
3. Placer le support de renforcement sur les six goujons à l'intérieur du
kiosque, puis visser les six écrous sur les goujons tel qu'illustré dans
la figure 4.
4. Fixer le support de renforcement à la plaque de fond en vissant les
quatre boulons de la plaque de fond restants dans les quatre
derniers trous.
© Mircom 2015
Imprimé au Canada
Susceptible d'être modifié sans préavis.
LT-6099 rév 1
