Mircom TX3-2000-8K Instructions D'assemblage

50.117 "
14.187 "
17.950 "

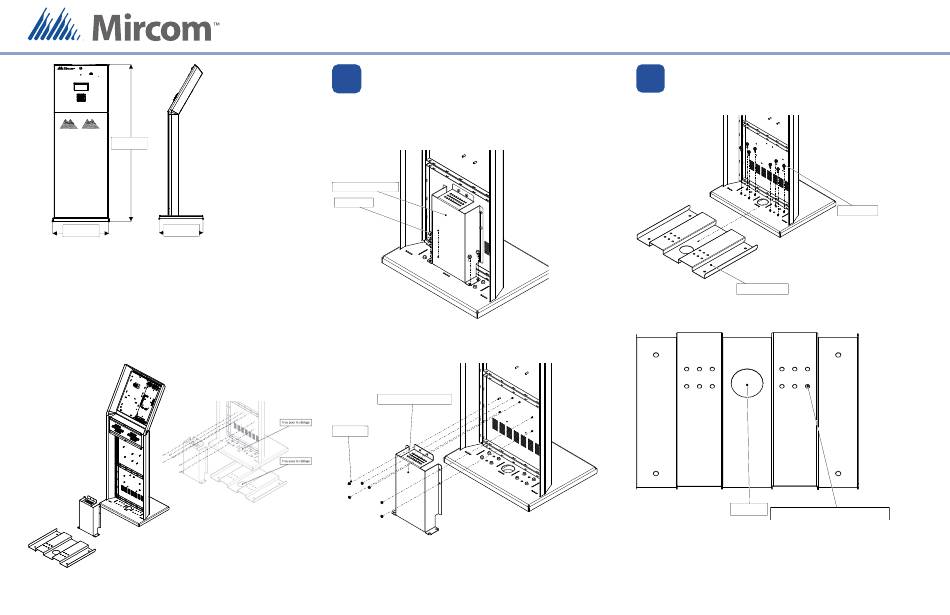

Figure 1: Dimensions du kiosque à 8 lignes (pouces)
Le kiosque est fixé au plancher à l'intérieur du bâtiment près de l'entrée,
d'une source d'alimentation et de l'infrastructure téléphonique. L'accès
aux câbles d'alimentation et de communication se fait par une ouverture
dans la plaque de fond.
Vous aurez besoin de:
4 boulons pour fixer la plaque de fond au plancher. Ceux-ci doivent
entrer dans des trous de 0.406 po de diamètre.
La documentation est susceptible d'être modifiée sans préavis. Voir
http://www.mircom.com/tx3 pour la version la plus récente de ce
document. Support technique Mircom: 1-888-647-2665
1
RETIRER LE SUPPORT DE RENFORCEMENT
1. Trouver un emplacement adéquat pour le kiosque près de l'entrée du
bâtiment et au-dessus de ses conduits d'électricité et de communications.
2. Retirer la porte du kiosque.
3. Retirer les quatre boulons du support de renforcement.
Support de renforcement
Boulons (x4)
Figure 3: Boulons maintenant le support de renforcement
4. Retirer les six écrous du support de renforcement tel qu'illustré sur
la figure 4, puis retirer le support.
Support de renforcement
Écrous (x6)
Figure 4: Support de renforcement
ASSEMBLAGE DU TX3-2000-8K
2
RETIRER LA PLAQUE DE FOND
1. Retirer les huit boulons fixant le kiosque à la plaque de fond restants.
Figure 5: Plaque de fond
Plaque de fond
Les douze trous de fixation de la plaque de fond du kiosque sont illustrés sur la
figure 6.
Ouverture
Trous de fixation du kiosque (x12)
Figure 6: Trous de fixation dans la plaque de fond
Boulons (x8)
© Mircom 2015
Imprimé au Canada
Susceptible d'être modifié sans préavis.
LT-6099 rév 1
