Cinq types d'amplificateurs sont disponibles:
Amplificateur
QAA-5230-70/25
QAA-5230S-70/25
QAA-5415-70
QAA-5415-25
QAA-5160-70/25
Exemple avec un amplificateur QAA-5415-70 et un QAA-5415-25
L'amplificateur quadruple de 15 watts QAA-5415-70 possède quatre amplificateurs de 15 watts. Chaque amplificateur
possède un circuit de haut-parleur supervisé de classe B de 15 watts. Chaque circuits est câblé de manière à fournir
une zone de haut-parleur séparée. Le QAA-5415-25 est le même amplificateur quadruple, mais au lieu de 70 Volts, il
est de 25 Volts. Les zones peuvent être séparées entre couloir et logements tel qu'illustré dans la figure 4 ci-dessous.

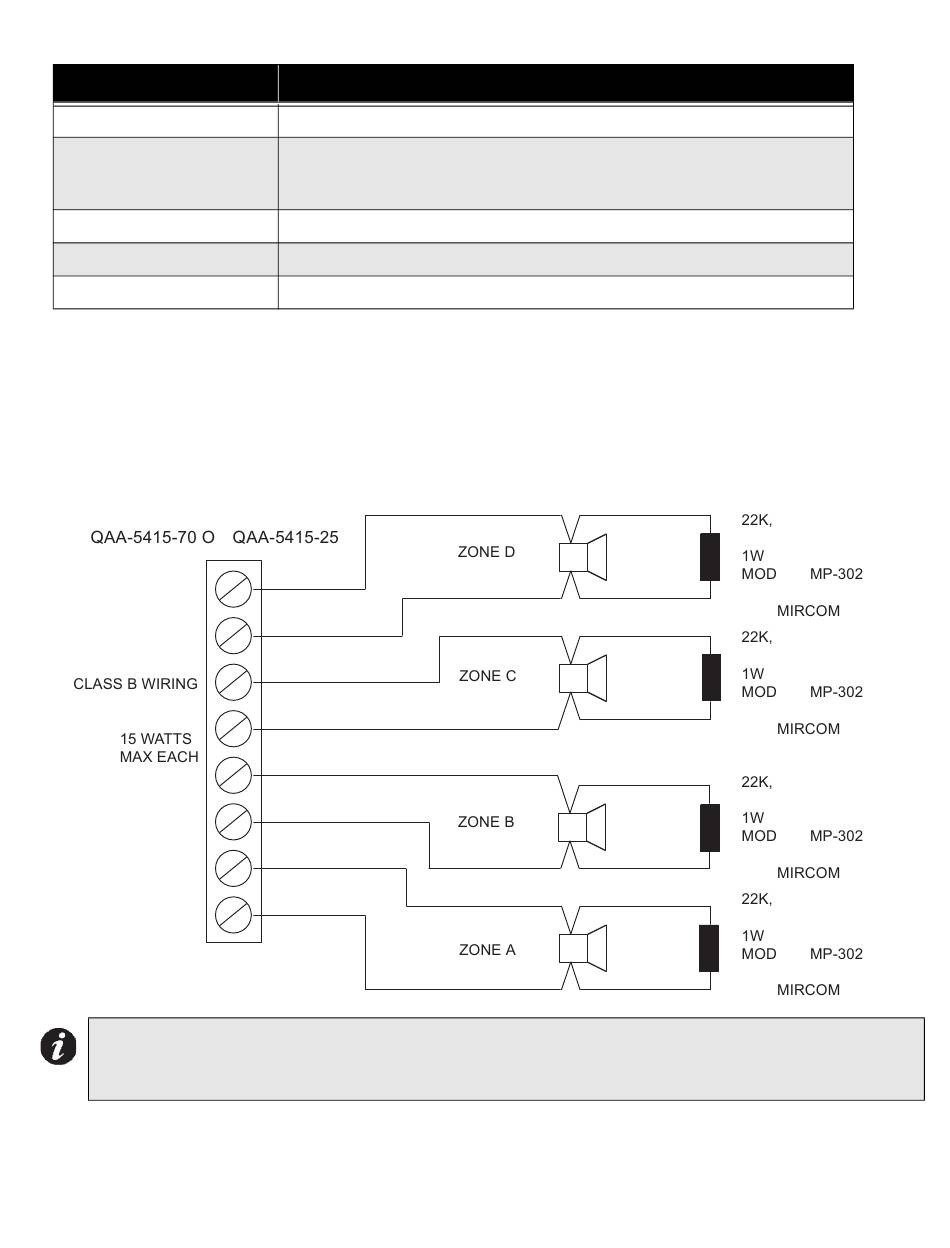

Figure 4: Câblage de QAA-5415-70 ou QAA-5415-25
BLOC TERMINAL
Notes pour les amplificateurs QAA-5415-70 et QAA-5415-25:
• Tous les circuits sont limités en puissance
• Quatre fusibles à action rapide 3A.
CERTAINS DÉTAILS DE CONFIGURATION DOIVENT ÊTRE APPLIQUÉS AU PANNEAU D'ALARME
D'INCENCDIE FX-2000/FLEXNET. vEUILLEZ VOUS RÉFÉRER AU MANUEL DU PANNEAU DE L'ALARME
D'INCENDIE POUR LA DESCRIPTION COMPLÈTE DE LA CONFIGURATION.
LT-1088 Rév. 0
Deux sorties de haut-parleurs de 30 watts supervisées individuellement, 70V ou 25V
Quatre sorties de haut-parleurs de 15 watts supervisées, 70V or 25V. Cet amplificateur
est normalement utilisé pour des applications ce circuits séparés. Il contient deux
sections de 30W, chacunes divisées en deux zones de haut-parleurs de 15W.
Quatre sorties de haut-parleurs de 15 watts individuellement supervisées, 70V
Quatre sorties de haut-parleurs de 15 watts individuellement supervisées, 25V
Un circuit de haut-parleur de 60 watts supervisé, 70V or 25V
U
8
7
6
5
4
3
2
1
Août 2011 Page 4 de 4
Description
Logement
HAUT-
PARLEUR
Couloir
HAUT-
PARLEUR
Logement
HAUT-
PARLEUR
Couloir
HAUT-
PARLEUR
RELAIS
DIFFÉRENTIEL
ÈLE
FABRIQUÉ
PAR
RELAIS
DIFFÉRENTIEL
ÈLE
FABRIQUÉ
PAR
RELAIS
DIFFÉRENTIEL
ÈLE
FABRIQUÉ
PAR
RELAIS
DIFFÉRENTIEL
ÈLE
FABRIQUÉ
PAR
