Mircom QX-5000 Manuel D'instructions

La fonction de silence pour logements permet à deux amplificateurs de faire partie de la même zone. Un est utilisé pour la signalisation
dans les couloirs et l'autre pour la signalisation des logements. Lorsqu'une entrée photocouplée spécifique (Cloche 3) est activée lors
d'une alarme, l'amplificateur du logement sera réduit au silence tandis que l'amplificateur du couloir restera actif. N'importe quel autre
amplificateur diffusant un signal d'évacuation, un téléavertissement ou des messages manuels restera également actif.
Équipement compatible
La fonction de silence pour logements est disponible pour les composantes QX-5000 actuelles, sauf pour le QIF-5000B, qui doit être
programmé avec un révision 207 ou plus grande du micrologiciel SO-154. L'entrée photocouplée spécifique (Cloche 3) utilisée avec la
fonction de silence pour logements se situe sur les terminaux 3 et 4 de J4 du tableau QIF-5000B, dans la cage de la carte audio. Si la
fonction de silence pour logements n'est pas utilisée, l'entrée peut être utilisée tel que décrit dans le manuel du QX-5000.
Programmer la fonction de silence pour logements
La fonction de silence pour logements peut seulement être programmée manuellement au tableau QIF-5000B. sur ce dernier, la
fonction est par défaut désactivées. Pour l'activer, suivre les étapes suivantes.
1. Mettre le QIF-5000B en mode configuration en plaçant le cavalier de configuration dans la position "PROGRAMMER," sur les
broches 1 et 2 de JP5. Ensuite, appuer sur le bouton RÉINITIALISATION DU SYSTÈME (Au milieu de la section du côté
droit du tableau, voir la figure 1).
2. Lorsque le DEL vert indiquant l'activation du CA commence à clignoter, appuyer sur le bouton de test de lampe à répétition
pour naviguer entre les fonctions. Chaque fonction est identifiée par un schéma des DELs du tableau QIF-5000B. Pour
signaler la fonction de silence pour logements, les trois DELs supérieurs (CA activé, problème de batterie et problème avec
le microphone du hall d'entrée) seront allumés constamment et tous les autres seront éteints.
3. La fonction de silence pour logements ets alors activée en réglant les interrupteur rotatifs à 11 et en appuyant sur le bouton
RÉGLER LA CONFIGURATION. Le DEL vert indiquant l'activation du CA clignotera brièvement pour confirmer que la
fonction de silence pour logements a été programmée. Lorsqu'elle le sera, le cavalier de configuration devrait être remis à
sa position normal (1 et 2 de JP5)
Note: La fonction de silence pour logements peut être désactivée en réglant l'interupteur rotatif à 00.
JP5: cavalier de configuration; normalement
jumpé entre 2 et 3. Déplacer le cavalier aux
broches 1 et 2 pour configurer le
téléchargement et le paramétrage de la
fonction de silence pour logements.
J3, J4, J5: Terminaux pour le câblage de
l'alarme d'incendie.
Note: Les terminaux 3 et 4 du J4 doivent
être connectés au contrôleur d'accès au
réseau (CAR) du panneau de contrôle de
l'alarme d'incendie, qui, lorsqu'en état
d'alarme, activera le silence de
l'amplificateur du logement. Pour contrôler
la fonction de silence pour logements avec
un module adressable de contrôle du relais,
voir la figure 2.
Note: La fonction de silence pour
logements est seulement approuvée par
l'ULC.
Addendum pour la fonction de silence pour logements

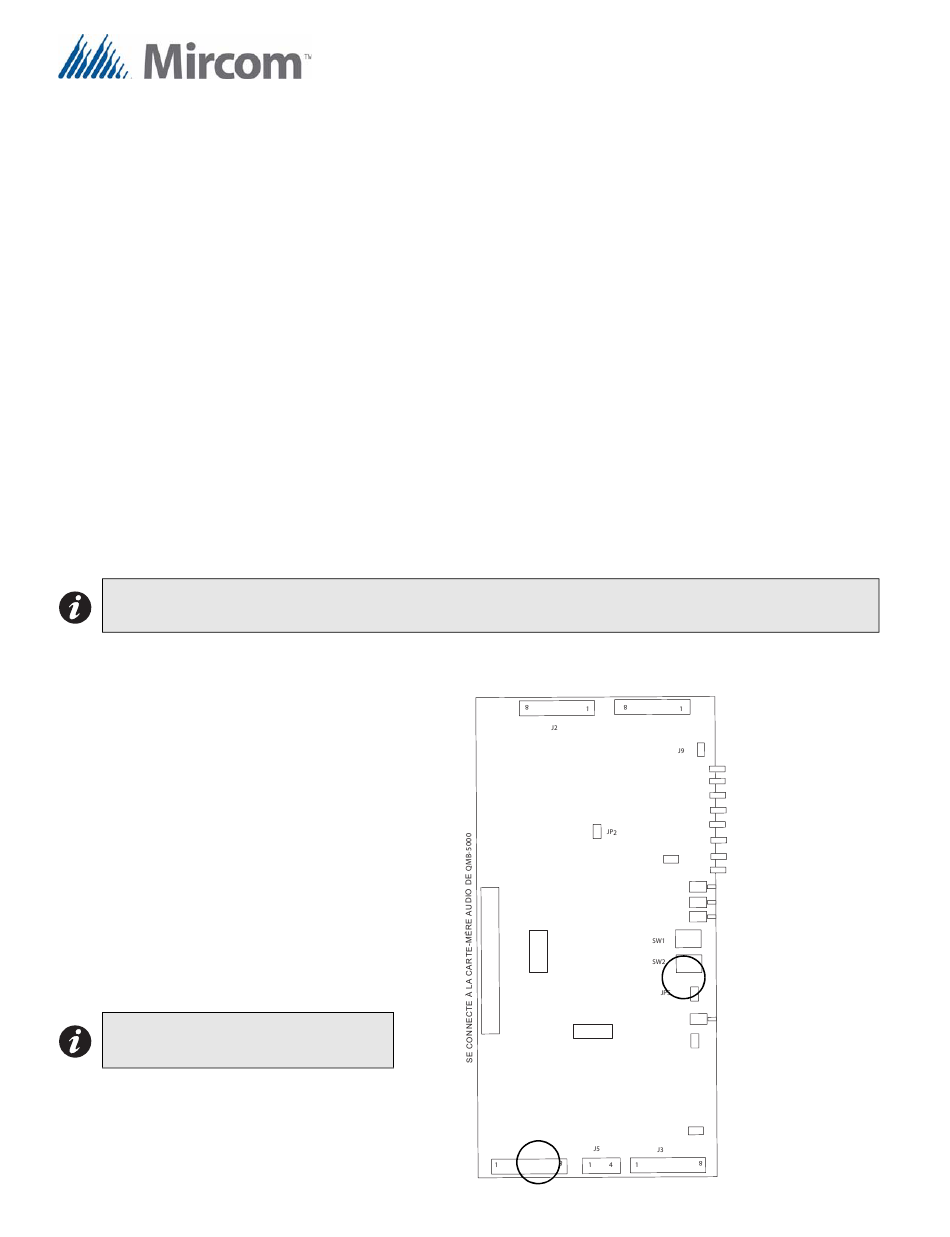

Figure 1: Tableau d'interface QIF-5000B
CONNECTIONS AU MODULE DE TÉLÉAVERTISSEMENT MAÎTRE QMP-5100AOR QMP-5101
CONNECTIONS AU PANNEAU D'ALARME D'INCENDIE
J1
J6
J8
3
2
1
JP1
J11
3 2
JP3
J4
LT-1088 Rév. 0
QX-5000
POUR LA CONFIGURATION DU
TÉLÉCHARGEMENT
CA ACTIVÉ
PROBLÈME DE BATTERIE PROBLÈME
AVEC LE MICROPHONE DU HALL
D'ENTRÉE
ÉCHEC DE LA COMMUNICATION
DÉFAUT DE MISE À LA TERRE
PROBLÈME AVEC LE SIGNAL GÉNÉRAL
PROBLÈME AVEC L'ALARME D'INCENDIE
PROBLÈME AVEC L'APPAREIL
ACCESSOIRE
RÉGLER LA CONFIGURATION
AVANCER
TEST DE LA LAMPE
INTERRUPTEUR DE CONFIGURATION #1 (1s)
INTERRUPTEUR DE CONFIGURATION #2 (10s)
CAVALIER DE CONFIGURATION
RÉINITIALISATION DU SYSTÈME QX-5000
NON UTILISÉ
1
PROBLÈME DE CONNECTION
Août 2011 Page 1 de 4
