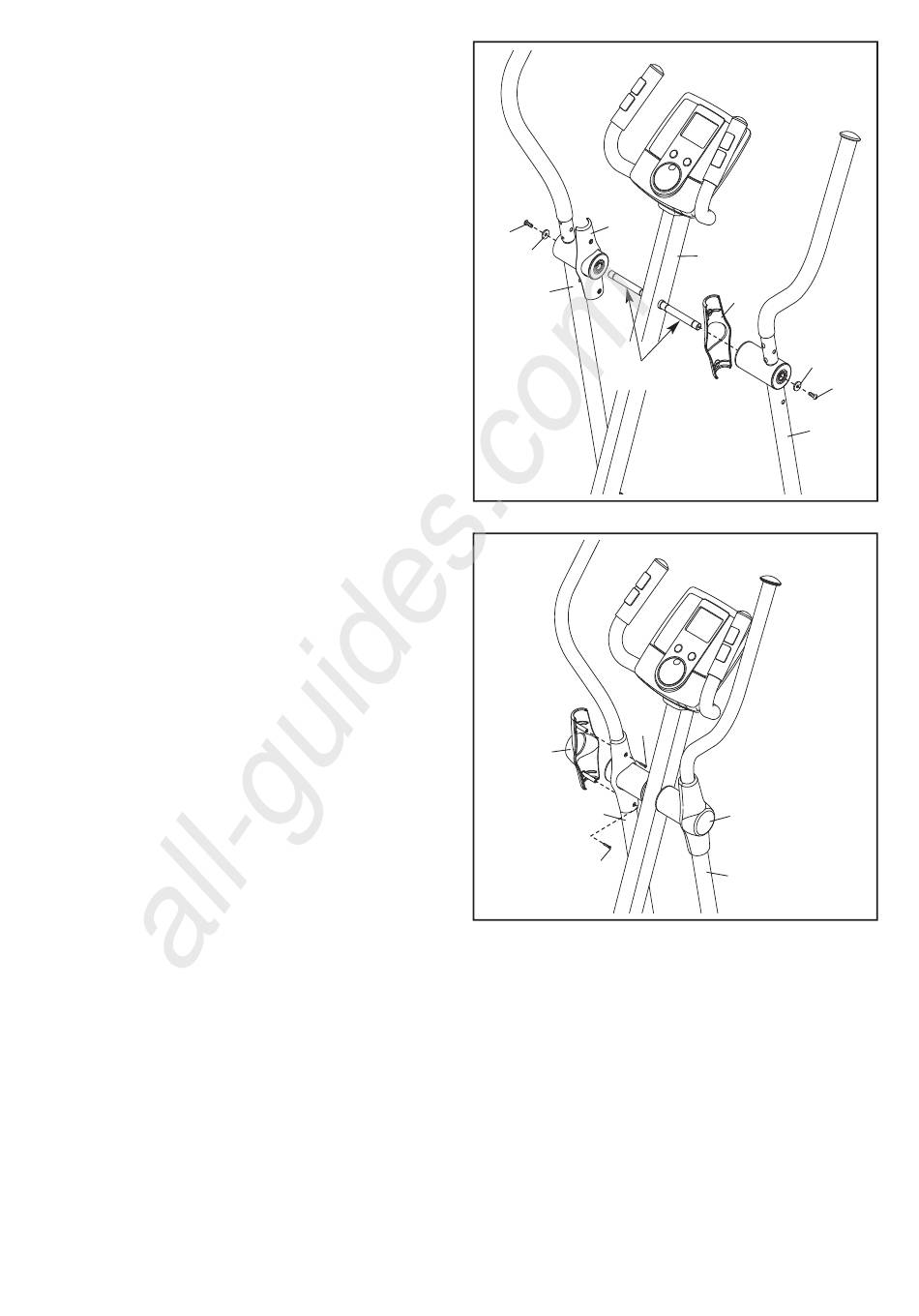

12. Appliquez une couche épaisse de la graisse
incluse sur les axes du Montant (2).
Orientez un Couvercle du Bras Intérieur (22) et
la Jambe PSC (6) droite comme illustré.
Glissez le Couvercle du Bras Intérieur (22) et la
Jambe PSC (6) droite par-dessus le côté droit
du Montant (2).
Fixez la Jambe PSC (6) droite à lʼaide dʼune Vis
en Métal/Nylon de M6 x 16mm (80), une
Rondelle de M6 (35).
Fixez la Jambe PSC (6) gauche de la même
manière.
13. Fixez le Couvercle du Bras Extérieur (20)
autour de la Jambe PSC (6) gauche à lʼaide de
deux Vis à Tête Ronde de M4 x 16mm (84).
Fixez lʼautre Couvercle du Bras Extérieur
(20) autour de la Jambe PSC (6) droite de la
même manière.
All manuals and user guides at all-guides.com
11
12
22
80
35
6
Graisse
13
84
20
6
84
2
22
35
80
6
20
6
