Manuels Connexes pour Tefcold VS8619 GES
Sommaire des Matières pour Tefcold VS8619 GES

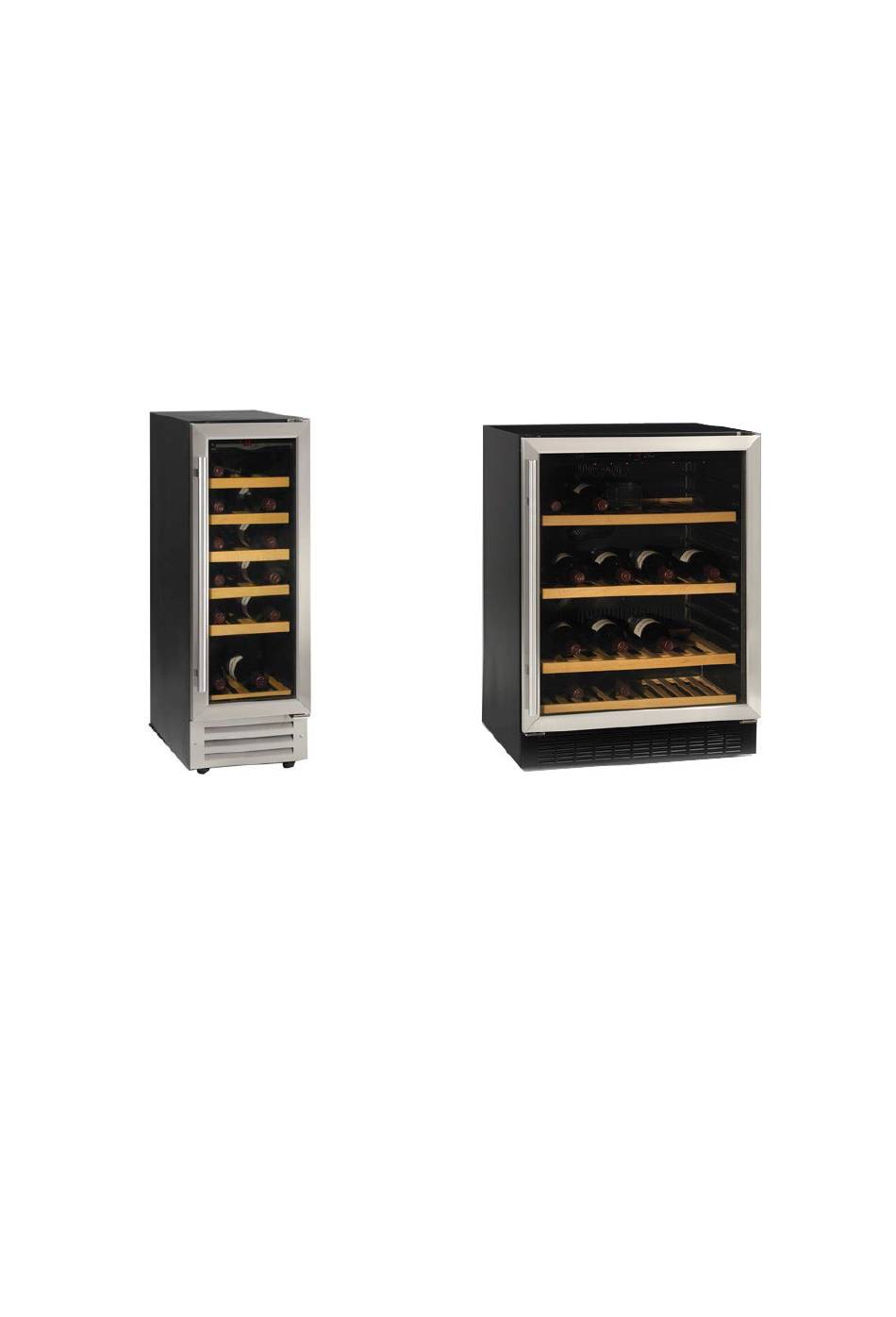

- Page 1 Model: VS8619 GES VS8248 NG / VC8246 NG VS8248 GES / VC8246 GES Instruction manual Bedienungsanleitung Mode d’emploi 710-110101...
- Page 2 Contents Important safety instructions Unpacking and installation Electrical connections Start-up of the cabinet Operation VS8619 GES Operation VS8248 NG/GES Operation VC8246 NG/GES Water tray Carbon filter Changing position of shelves Door reversal Maintenance and cleaning Service Disposal Error codes Inhalt...
- Page 4 Important safety instructions 1. To obtain full use of the cabinet, we recommend reading this instruction manual. 2. It is the user’s responsibility to operate the appliance in accordance with the instructions given. 3. Contact your dealer immediately in case of any malfunctions. 4.
- Page 5 Electrical connecting The cabinet operates on 230 V/50 Hz. The wall socket should be easily accessible. All earthing requirements stipulated by the local electricity authorities must be observed. The cabinet plug and wall socket should then give correct earthing. If in doubt, contact your local supplier or authorized electrician.
- Page 6 Operation model VS8619 GES Connect the cabinet to a socket and turn on the switch on the control panel (POWER), see fig. 1.9. Fig. 1.9 When the cabinet is turned on, the display will show the current temperature in the cabinet.
- Page 7 Operation model VS8248 NG/GES Connect the cabinet to a socket and turn on the switch on the control panel (POWER), see fig. 2.0. Fig. 2.0 When the cabinet is turned on, the display will show the current temperature in the cabinet. SET displays set temperature.
- Page 8 Operation model VC8246 NG/GES Connect the cabinet to a socket and turn on the switch on the control panel (POWER), see fig. 2.1. Fig. 2.1 When the cabinet is turned on, the display will show the current temperatures in the cabinet’s two chambers.
- Page 9 In order to reduce energy consumption, this cabinet will automatically switch off the internal light after 10 minutes. If you want the internal light to remain on continuously, press and hold this key for 5 seconds until display show ‘LP’. To revert to normal mode, press and hold this key for 5 seconds until display show ‘LF’...
- Page 10 Changing position of shelves Tilt the shelf and pull out the shelf, see fig. 2.2. Fig. 2.2 Door reversal Open the door, remove the two screws in the bottom hinge and lift out the door. Move the two plastic caps from top to bottom and rotate the door 180 degrees. (Frameless)
- Page 11 The enclosed top hinge should be fitted at the opposite side. Move the plastic support to the opposite side. Move the hinge pin & washer to the opposite side. Mount the door and screws again. Maintenance and cleaning Switch the cooler off at the socket. The cabinet must be periodically cleaned.
- Page 12 Service The cooling system is a hermetically sealed system and does not require supervision, only cleaning. If the cabinet fails to cool, check if the reason is a power cut. If you cannot locate the reason to the failure of the cabinet, please contact your supplier. Please inform model and serial number of the cabinet.
- Page 13 Wichtige Sicherheitsvorschriften 1. Vor Inbetriebnahme sollten Sie diese Gebrauchsanweisung ganz durchlesen, damit Sie das Gerät voll ausnutzen können. 2. Es ist wichtig alle Vorschriften zu folgen bei Anwendung des Schrankes. 3. Im Falle einer Störung kontaktieren Sie bitte daher umgehend Ihren Fachhändler. 4.
- Page 14 Elektrischer Anschluss Das Gerät hat eine Spannung von 230V/50Hz. Die Netzsteckdose darf zugänglich sein. Erstmalige Inbetriebnahme Schrank außen und innen reinigen, Sehe Abschnitt wegen Reinigung. Wichtig! Falls der Schrank liegend transportieret ist, warten Sie 2 Stunden vor Anschluss. Um optimale Funktion zu erreichten die Umgebungstemperatur unter 18°C und nicht über 35°C sichern.
- Page 15 Bedienung Modell VS8619 GES Netzstecker in die Steckdose stecken und Schalter (POWER) auf Kontrollpaneel einschalten, sehe Fig. 1.9. Fig. 1.9 Wenn der Schrank eingeschaltet ist, Lichtdiode zeigt die aktuelle Temperatur im Schrank. Zeigen die eingestellte Temperatur: Drücken Sie auf diesen Taster und Lichtdiode zeigt die eingestellte Temperatur.
- Page 16 Bedienung Modell VS8248 NG/GES Netzstecker in die Steckdose stecken und Schalter (POWER) auf Kontrollpaneel einschalten, sehe Fig. 2.0. Fig. 2.0 Wenn der Schrank eingeschaltet ist, Lichtdiode zeigt die eingestellte und aktuelle Temperatur im Schrank. SET zeigt die eingestellte Temperatur. DISPLAY zeigt die Temperatur im Schrank. Neue Temperatur einstellen: Drücken Sie auf diesen Taster und die eingestellte Temperatur wird mit 1°C erhöht für jeden Druck.
- Page 17 Bedienung Modell VC8246 NG/GES Netzstecker in die Steckdose stecken und Schalter (POWER) auf Kontrollpaneel einschalten, sehe Fig. 2.1 Fig. 2.1 Wenn der Schrank eingeschaltet ist, zeigt die Lichtdiode die aktuelle Temperatur in den zwei Sektionen. Zeigen die eingestellte Temperatur: Drücken Sie auf diesen Taster und LED blinkt mit der eingestellte Temperatur für obere Sektion.
- Page 18 Innenlicht Schalten Sie die Innenbeleuchtung mit dieser Taste ein / aus. Zur Reduktion vom Energieverbrauch schaltet die Innenbeleuchtung nach 10 Minuten automatisch aus. Wenn die Innenbeleuchtung immer eingeschaltet bleiben soll, drücken Sie diese Taste fünf Sekunden ein, bis auf dem Display „LP“ steht. Durch nochmaliges Drücken der Taste fünf Sekunden, bis im Display „LF“...
- Page 19 Verlagerung die Roste Wir Roste und ziehen Sie ihn heraus, sehe Fig. 2.2. Fig. 2.2 Türwechseln Die Tür öffnen und de 2 Schrauben im Bodenscharnier entfernen, dann die Tür entfernen. Verschieben Sie die beiden Kunststoffkappen von oben nach unten und drehen Sie die Tür um 180 Grad.
- Page 20 Das mitgelieferte obere Scharnier in der gegenüberliegenden Seite montieren. Bewegen Sie den Kunststoffträger auf die gegenüberliegende Seite. Scharnierstift und Scheibe auf die gegenüberliegende Seite verschieben. Montieren Sie die Tür und schrauben Sie wieder. Reinigung und Pflege Schalten Sie das Gerät ab und Netzstecker ausziehen. Innen und außen mit mildem Geschirrspülmittel reinigen und nachtrocken.
- Page 21 Kundendienst Das Kühlsystem ist ein hermetisch geschlossenes System und fordert kein Kundendienst nur Reinigung. Störungen Bei Störungen der Kühlung untersuchen Sie Wenn der Kompressor immer noch läuft bitte überprüfen Sie, ob der Stecker richtig in der Netzsteckdose. Wenn es nicht möglich ist die Störung zu finden, wenden Sie sich bitte an den Lieferanten.
- Page 22 Instructions importantes 1. Avant d’utiliser votre armoire, nous vous recommandons de lire ce mode d’emploi dans son entier. 2. C’est la responsabilité de l’utilisateur de manier l’appareil selon les instructions données. 3. Contacter votre revendeur immédiatement en cas de défauts de fonctionnement de l’armoire. 4.
- Page 23 Branchement électrique L’armoire doit être branchée par une prise d’un accès facile avec la tension de 220-240V/50Hz. Démarrage Avant d’utiliser l’armoire, nous vous recommandons de la nettoyer, voir la section « entretien ». Important ! Si l’armoire a été transportée aux horizontal, il faut attendre 2 heures après l’installation pour démarrer l’appareil.
- Page 24 Manoeuvre modèle VS8619 GES Brancher l’armoire par une prise et appuyer sur le bouton « POWER » dans le panneau de contrôle, voir fig. 1.9. Fig. 1.9 La température réelle de l’armoire est affichée avec des chiffres rouges. Afficher la température réglée : Appuyer sur ce bouton et le visuel clignote vert en affichant la température réglée pour la...
- Page 25 Manoeuvre modèle VS8248 NG/GES Brancher l’armoire par une prise et appuyer sur le bouton « POWER » dans le panneau de contrôle, voir fig. 2.0. Figure 2.0 Quand l’armoire est allumée, le visuel affiche la température réglée et la température réelle de l’armoire.
- Page 26 Réglages modèle VC8246 NG/GES Après avoir branché l’armoire, appuyer sur le bouton « POWER » sur le panneau de contrôle, voir fig. 2.1. Figure 2.1 Quand l’armoire est sous tension, le panneau de contrôle affiche la température des 2 compartiments de l’armoire. Afficher la température réglée : En appuyant sur ce bouton l’indicateur vert clignote affichant la température réglée Pour le compartiment supérieur;...
- Page 27 Éclairage intérieure : Appuyer sur ce bouton et l’éclairage s’allume ou s’éteint. Pour économiser la consommation d’énergie l’éclairage interne va automatiquement s’eteindre après 10 minutes. Si vous souhaitez, que l’éclairage interne reste mis, il faut appuyer ce bouton pendant 5 secondes jusqu’a l’affichage montre “LP”. Pour revenir a la function normale, appuyez ce bouton pendant 5 secondes jusqu’a l’affichage montre “LF”...
- Page 28 Ajuster les clayettes Enlever les cales d’arrêt en utilisant un tournevis étoile et retirer la clayette, voir figure 2.2. Figure 2.2 Inversion de la porte Ouvrir la porte. Enlever les 2 vis de la charnière inférieure et sortir la porte de ses gonds. Déplacez les deux bouchons en plastique de haut en bas et faites pivoter la porte de 180 degrés.
- Page 29 La charnière supérieure doit être montée du côté opposé. Déplacer le support en plastique sur le côté opposé. Déplacer la charnière et la rondelle sur le côté opposé. Replacez la porte et les vis. Entretien Débrancher l’armoire avant de la nettoyer. Le nettoyage de l’intérieur et l’extérieur de l’armoire doit être effectué...
- Page 30 Service Le système frigorifique est étanche à l’air ; il n’est donc pas nécessaire de le surveiller, il suffit de le nettoyer. Si l’armoire ne rafraîchit pas, vérifier que la fiche est bien enfoncée, que la fusible est intact et qu’il n’y a pas de coupure de courant.
- Page 31 VC8246 FAULT CODE DESCRIPTION A upper compartment sensor disconnected fault and the sensor should be replaced A upper compartment sensor short circuit fault and the sensor should be replaced An evaporator sensor disconnected fault and should be replaced An evaporator sensor short circuit fault and the sensor should be replaced A lower compartment sensor disconnected fault and the sensor should be replaced A lower compartment sensor short circuit fault and the sensor should be...
