c. Connexion du nouveau câble

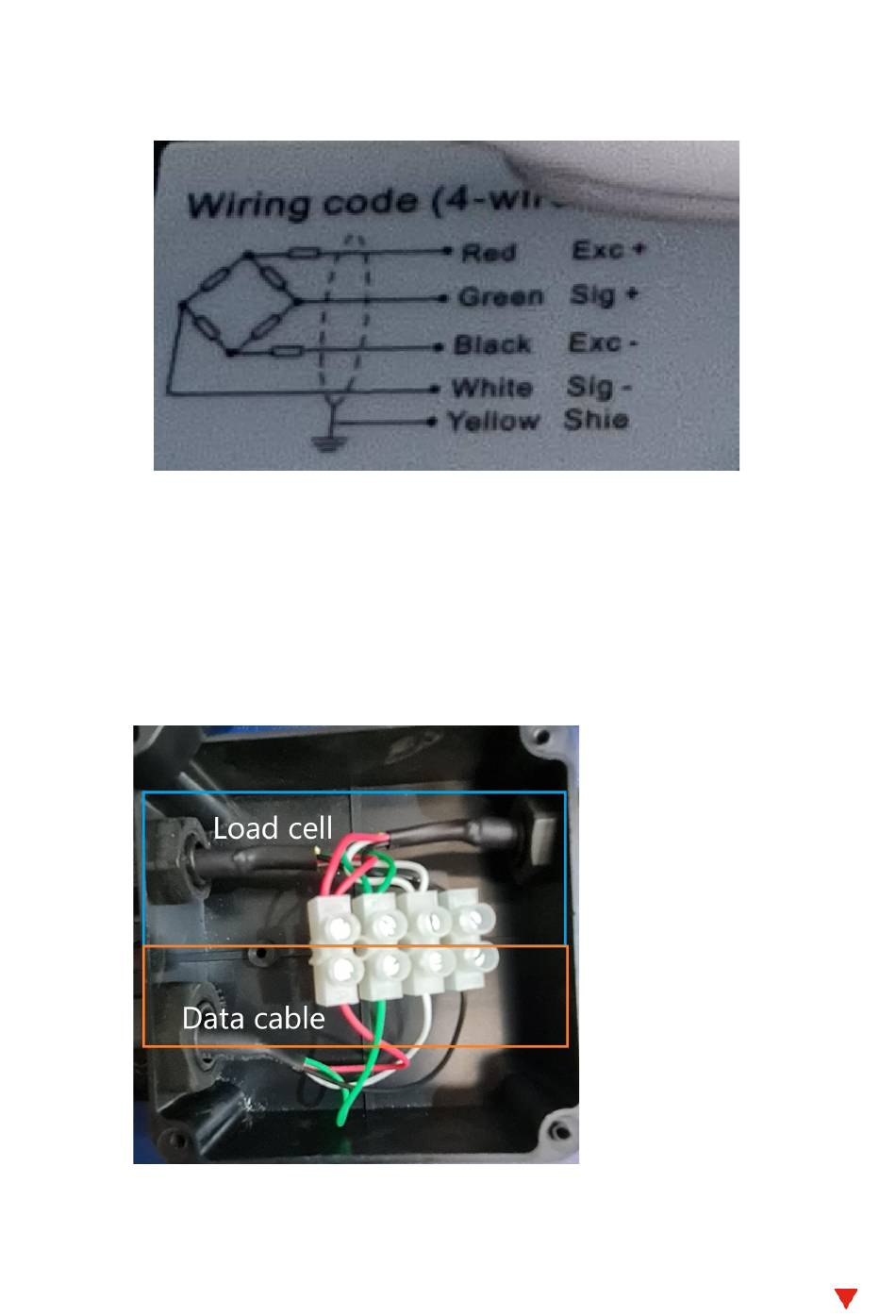

Les câbles suivants doivent être connectés :
●
Rouge (Excitation +) - Tension d'alimentation positive de l'appareil de mesure
●
Vert (Signal +) - Sortie positive de l'appareil de mesure
●
Noir (Excitation -) - Tension d'alimentation négative de l'appareil de mesure
●
White (Signal -) - Sortie négative du capteur qui complète le signal de mesure
●
Jaune (Shield) - Blindage qui réduit les interférences environnementales et
améliore la qualité du signal
Après avoir ouvert la boîte, un terminal de connexion est révélé.
Déconnectez le câble défectueux et insérez le nouveau par l'ouverture avant de le
connecter.
V01/19022025
gram-group.com
Capteurs de pesage par câble
Câble de données
6
