Sommaire des Matières pour Gram Zebra

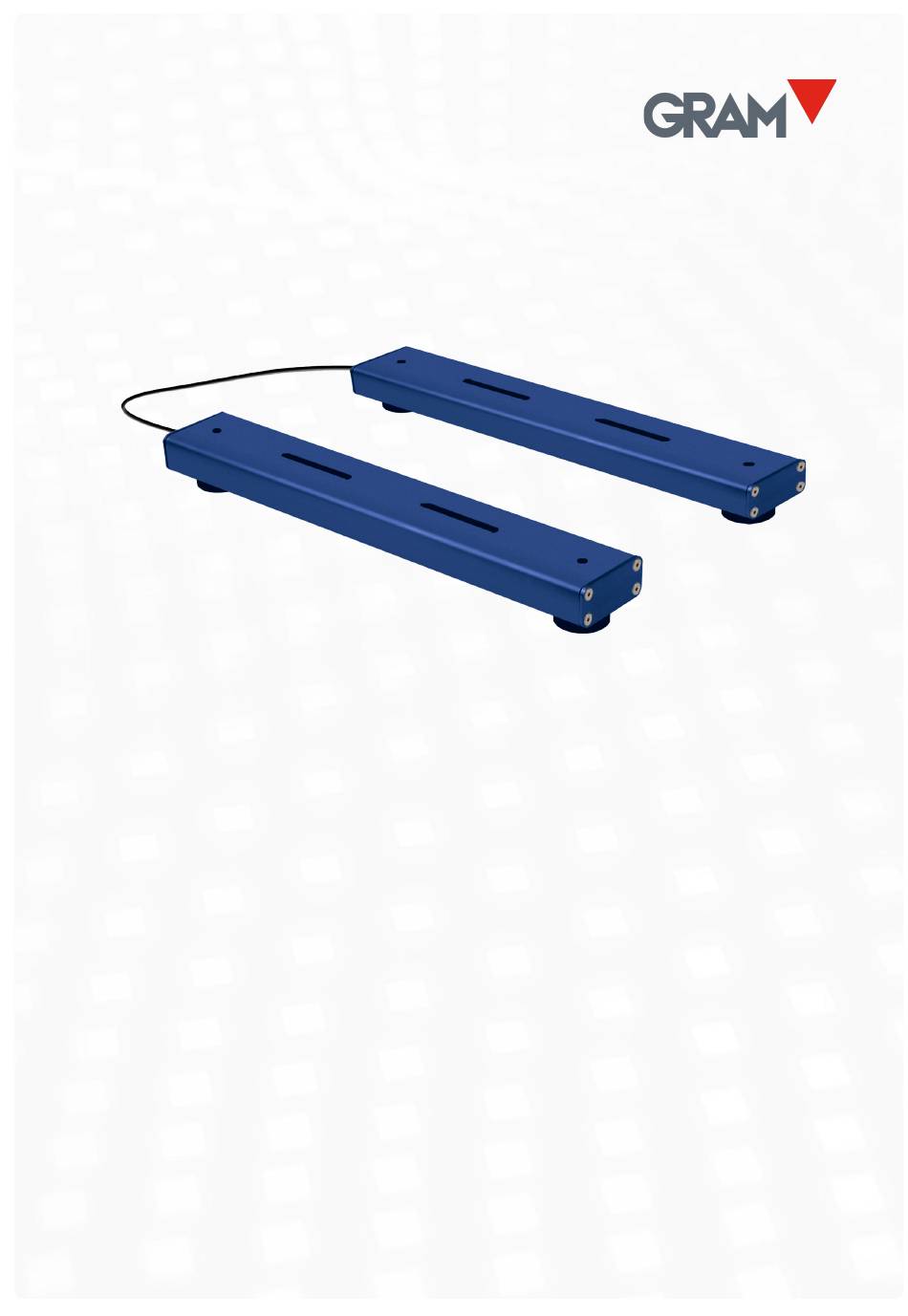

- Page 1 Zebra Remplacement du câble de données entre les barres Guide rapide Gram Group 2024 V01/19022025...
- Page 2 Index 1. Montage..........................3 2. Retrait du câble défectueux....................3 3. Remplacement du câble défectueux..................4 a. Explication de la connexion....................4 b. Ouvrir la boîte de jonction....................5 c. Connexion du nouveau câble..................6 4. Fermer..........................7 gram-group.com V01/19022025...
- Page 3 1. Montage Le câble de données Zebra est connecté entre les deux barres. Pour remplacer le câble, il faut retourner la balance. Les cellules de charge et le câblage se trouvent sous les barres. 2. Retrait du câble défectueux Pour remplacer le câble défectueux, il est nécessaire de retirer la mufle (une sur chaque barre) qui fixe le câble.
- Page 4 Chaque barre de pesage contient une boîte de jonction où les signaux des deux cellules de charge sont reçus et traités. L'étiquetage des câbles est indiqué sur la boîte de jonction: LC1 = Capteur de pesage 1 ● LC2 = Capteur de pesage 2 ● Output = Câble de données ● gram-group.com V01/19022025...
- Page 5 à l'étape précédente, il est également nécessaire de retirer la mufle pour pouvoir extraire le câble. Après avoir retiré le couvercle, un terminal de connexion est visible. Ici, il est possible de déconnecter le câble défectueux et de connecter le nouveau de la même manière. gram-group.com V01/19022025...
- Page 6 Après avoir ouvert la boîte, un terminal de connexion est révélé. Capteurs de pesage par câble Câble de données Déconnectez le câble défectueux et insérez le nouveau par l'ouverture avant de le connecter. gram-group.com V01/19022025...
- Page 7 4. Fermer Une fois le câble installé, refermez la boîte de jonction. Pour finaliser l'installation, nous recommandons d'étalonner la balance. gram-group.com V01/19022025...
- Page 8 Gram Group Travessia Industrial 11, 08907 Hospitalet de Llobregat Barcelona (Spain) gram-group.com V01/19022025...
