1.1 Cube FluoPulse™

FluoPulse™ Cube est une unité modulaire configurable du système FluoPulse™ contenant tous les composants optiques
spécifiques. Il comprend les lasers d'excitation, les pilotes, les détecteurs, les dichroïques, les miroirs, les filtres et les
ports à fibre avec collimateurs. Le Cube est illustré à la Figure 1.2.
Bien que les cubes puissent être configurés différemment (FLPC4, FLPC5, FLPC6, etc.), variant en fonction du nombre
d'excitations et de détecteurs, chaque cube est composé de ports communs (Fig.
1. Port échantillon (S) (réceptacle FC/PC) : Se connecte à un Câble à fibre optique mono-fibré à faible autofluorescence
ou à un Joint rotatif à fibre optique attachée allant vers l'animal. Le port de fibre échantillon est un port optique
FC/PC où la fibre accédant à l'échantillon est insérée. Nous recommandons d'utiliser une fibre de diamètre de
cœur de 400 µm pour maximiser la collecte du signal et avec une NA de 0,37 pour minimiser l'autofluorescence.
2. Ports d'excitation laser (E) (connecteur SMA) : Les ports d'excitation E1, E2 et E3 se connectent aux ports
E correspondants de la Console FluoPulse™. Ces ports reçoivent les signaux de déclenchement numériques
qui initient les impulsions laser. Le FluoPulse™ Cube dispose d'emplacements pour jusqu'à trois lasers. Selon la
configuration, ces emplacements peuvent être équipés de lasers à diode émettant à 405 nm, 450 nm, ou 488
nm.
3. Port optogénétique (O) (réceptacle FC/PC) : Connecte le cube à une source lumineuse via une fibre optique afin
de permettre une stimulation optogénétique simultanée du site enregistré chez l'animal. Ce port est optionnel
et est placé en face du port échantillon. Il est destiné aux sources lumineuses de 560-570 nm ou 630-640 nm.
La source lumineuse optogénétique ne peut être utilisée que s'il n'y a pas de chevauchement spectral avec la
seconde fenêtre de détection.
4. Ports d'émission du détecteur de fluorescence (F) (double connecteurs SMA) : Deux câbles coaxiaux se con-
nectent aux ports F correspondants de la Console FluoPulse™. Ces ports transmettent le signal de forme d'onde
de durée de vie des détecteurs vers la console. Il est important d'assortir la polarité des sorties et entrées des
détecteurs sur le FluoPulse™ Cube et la Console. Dans certaines configurations, l'ordre de polarité est différent et
les câbles coaxiaux devront être croisés afin d'associer "-" avec "-" et "+" avec "+" (comme illustré à la Fig. 2.1).
5. Interrupteur d'alimentation : Active les photodétecteurs et amplificateurs pour tous les canaux. Une LED d'in-
dication montre que le Cube est allumé.
6. Entrée d'alimentation 12 V : Se connecte à l'alimentation 12V fournie. Notez qu'une seule alimentation peut
alimenter à la fois le FluoPulse™ Cube et la Console via un câble d'alimentation en Y.
7. Tiroirs à filtres :
— Filtre passe-bande : Emplacements pour filtres chromatiques devant chaque détecteur. Les filtres limitent
davantage la bande de longueur d'onde transmise aux détecteurs. Ex. Dans la fenêtre 500-550 nm, un filtre
520/40 nm est généralement inséré.
— Filtre à densité neutre : Chaque laser dispose d'un emplacement pour un filtre à densité neutre (ND). Si
l'excitation laser est trop élevée pour un échantillon spécifique, il est possible d'atténuer un laser particulier
en insérant des filtres ND dans le logement correspondant. Les filtres ND suivants sont fournis avec le Cube
FluoPulse™ : filtres de transmission 10% et 25%. Notez que la puissance au niveau de l'échantillon dépend
également du type de fibre et des autres composants insérés dans le trajet optique.
Chapitre 1. Aperçu

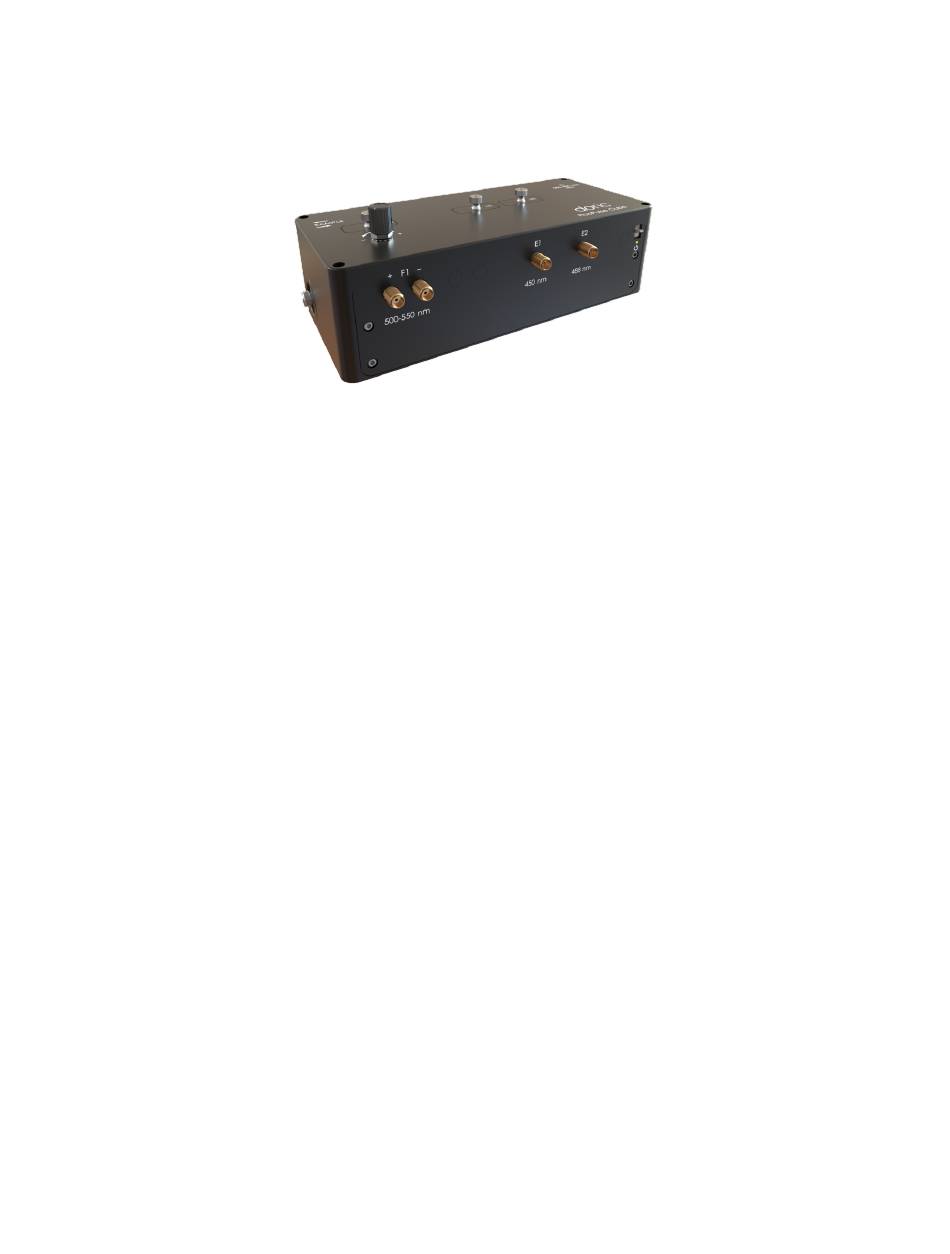

Figure 1.2 – Cube FluoPulse™
1.3 & 1.4), incluant :
