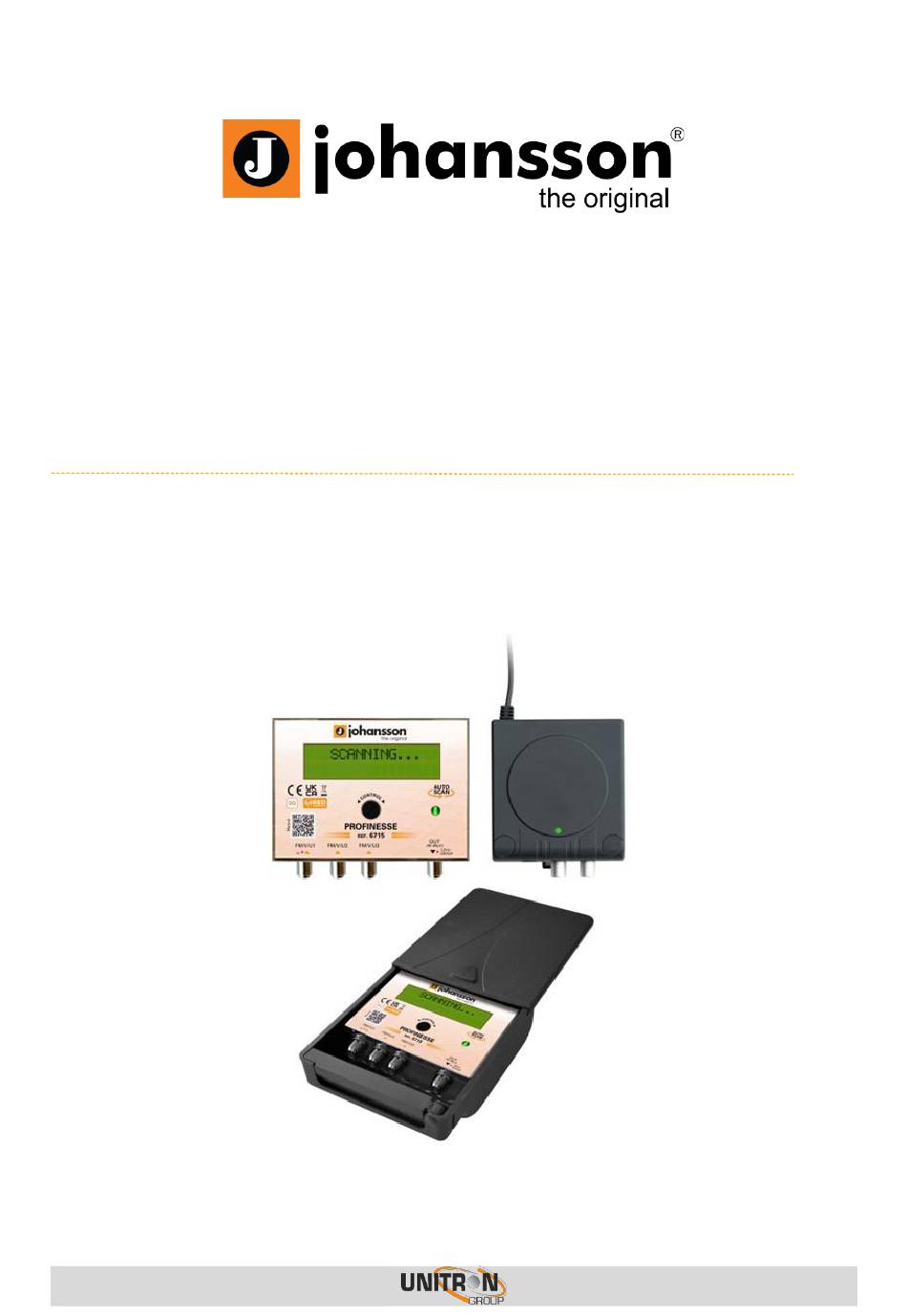

- Page 1 Notice d’utilisation PROFINESSE Réf. KIT6715 TECHNOLOGIE BREVETÉE SW Version 1.9.0.R...
- Page 2 Le Profinesse Johansson est un amplificateur de filtre programmable simplifié. Sa fonction de programmation automatique vous permet de réduire considérablement le temps de réglage. Le Profinesse associe l'intelligence d’un Profiler à un boîtier ultra compact et une flexibilité de configuration.
- Page 3 Le module peut être fixé à l'intérieur par des vis au travers du boîtier ou monté sur un mât par collier plastique. • Connecter les entrées au Profinesse. • Connecter un câble coaxial au connecteur de sortie pour la distribution du signal. • Alimenter l'appareil via la sortie (utiliser l'alimentation Johansson réf. 2438).
- Page 4 PROFINESSE (REF. KIT6715) 1.4. Configuration AVIGATION DANS LE MENU Configurez l'appareil en tournant le bouton avec un tournevis plat pour naviguer dans le menu. C'est très simple et facile. Le tableau ci-dessous montre comment utiliser le bouton rotatif/poussoir : Appuyer sur le bouton 2s pour entrer dans la configuration de base.
- Page 5 PROFINESSE (REF. KIT6715) APPUYER SUR LE BOUTON 2 SECONDES POUR ACCEDER AU MENU SCAN CANAUX AFFICHAGE EXPLICATION Appuyer sur le bouton rotatif pour entrer dans le menu de recherche automatique des canaux CHANNEL SCAN Tourner le bouton pour descendre sur START démarrer La recherche peut prendre jusqu’à...
- Page 6 PROFINESSE (REF. KIT6715) Duplication des canaux OFF : Le canal le plus faible est réjecté. Voir l’exemple ci-après : C.30 > C.30 C.30 est transmis ➔ C.30 est réjecté ➔ C.40 < C.40 C.40 est réjecté ➔ C.40 est transmis ➔...
- Page 7 PROFINESSE (REF. KIT6715) ENTREE (INPUT) ARAMETRES AFFICHAGE EXPLICATION Appuyer sur le bouton rotatif et tourner vers la droite pour INPUT FM/V/U1. Appuyer pour entrer dans le menu de configuration de l’entrée correspondante. Tournez le bouton rotatif pour faire défiler vers le bas dans le sous-menu.
- Page 8 PROFINESSE (REF. KIT6715) SORTIE (OUTPUT) ARAMETRES AFFICHAGE EXPLICATION LEVEL (niveau) : Réglage du niveau de sortie de 70 à 90 dBµV → niveau de sortie par défaut : 80 dBµV VHF ATTN (Atténuateur) : Règle l’écart de niveau entre VHF et UHF de 0 à 15 dB.
- Page 9 PROFINESSE (REF. KIT6715) QUITTER (EXIT) ARAMETRES AFFICHAGE EXPLICATION LOCK (verrouillé) : L’amplificateur peut être bloqué par un code de sécurité afin d’interdire la programmation à toute personne non autorisée. Sélectionner LOCK, SET LOCK CODE. Choisir un code. Appuyer pour valider, l’appareil s’éteint.
- Page 10 PROFINESSE (REF. KIT6715) 3. C ARACTERISTIQUES ECHNIQUES Entrées 3 FM/VHF/UHF Sortie Gamme de fréquences Entrées FM: 88 – 108 / VHF : 174-240 / UHF : 470-694 Gamme de fréquences Sortie 88-862 Protection LTE 694 (5G) Niveau d’entrée dBµV 35 - 105 Niveau de sortie (60 dB/IM3) dBµV...
- Page 11 PROFINESSE (REF. KIT6715) 4. C ONSIGNES DE SECURITE Lire attentivement ces instructions avant le branchement au réseau électrique. Afin d’éviter tout risque d’incendie, court-circuit ou de choc électrique : • Ne pas exposer l’appareil à la pluie ou à l’humidité.
- Page 12 PROFINESSE (REF. KIT6715) 5. C ONDITIONS DE GARANTIE Unitron N.V. garantit le produit comme étant exempt de défauts de matériau et de fabrication pour une période de 24 mois à compter de la date de production indiquée sur le produit.
