1.6.1 INSTALLATION DES GROUPES
AVERTISSEMENT
Le poids des pièces
peut être dangereux et
provoquer des blessures
corporelles ou des
dégâts matériels.
AVERTISSEMENT
Tension dangereuse.
Peut provoquer des
blessures ou la mort.
L'assise d'un groupe est fondamentale pour son bon fonc-
tionnement et sa durée de vie. La base destinée à accueillir
le groupe devra être plane, de niveau et suffisamment
résistante pour absorber sans déformations les contraintes
dues au groupe motopompe (dans le cas d'un massif
béton, il devra être conforme à la norme BAEL 91).
Dans le cas où le groupe devrait être utilisé dans des
environnements de type alimentaire, il est recommandé
de prévoir des platines d'appui permettant de surélever le
groupe de façon à faciliter le nettoyage. Il est recommandé
de prévoir un espace libre de 50 cm environ, de part et
d'autre du groupe motopompe (dimensions hors tout),
pour permettre l'accès éventuel aux écrous de fixation
de la pompe, du réducteur et du moteur. Dans tous les
cas, l'espace libre autour du groupe motopompe devra
être choisi de façon à respecter les distances requises
pour le démontage de la pompe (le cas échéant, utiliser
les valeurs indiquées sur le plan d'encombrement).
Pour la protection des personnes et du matériel, le châs-
sis comporte un point de raccordement à la terre qu'il y
a lieu d'utiliser.
NT 1013-B00 01 25 Pompes G_H FLO 1/2/3 (Fr)
1. INSTALLATION (suite)
ATTENTION AU POIDS DES PIECES LORS
DE LEUR MANUTENTION.
DEBRANCHER L'ALIMENTATION ELEC-
TRIQUE AVANT TOUTE INTERVENTION DE
MAINTENANCE.
1.6.2 ALIGNEMENT DES ARBRES MOTEUR /
POMPE OU RÉDUCTEUR / POMPE
AVERTISSEMENT
Ne pas faire
fonctionner
sans protection
AVERTISSEMENT
Tension dangereuse.
Peut provoquer des
blessures ou la mort.
NE JAMAIS DEMARRER UN GROUPE QUI PRESENTE
UN ALIGNEMENT INCORRECT DE L'ACCOUPLEMENT.
CECI CONDITIONNE NOTRE GARANTIE.
Il ne faut pas compter sur l'accouplement pour compenser
un désalignement.
Pour contrôler l'alignement de l'accouplement et de
l'arbre, utiliser un réglet parfaitement rectiligne pour le
désaxage et des jauges d'épaisseur pour le désaligne-
ment angulaire (se reporter à la Notice d'instructions de
l'accouplement pour les valeurs autorisées).

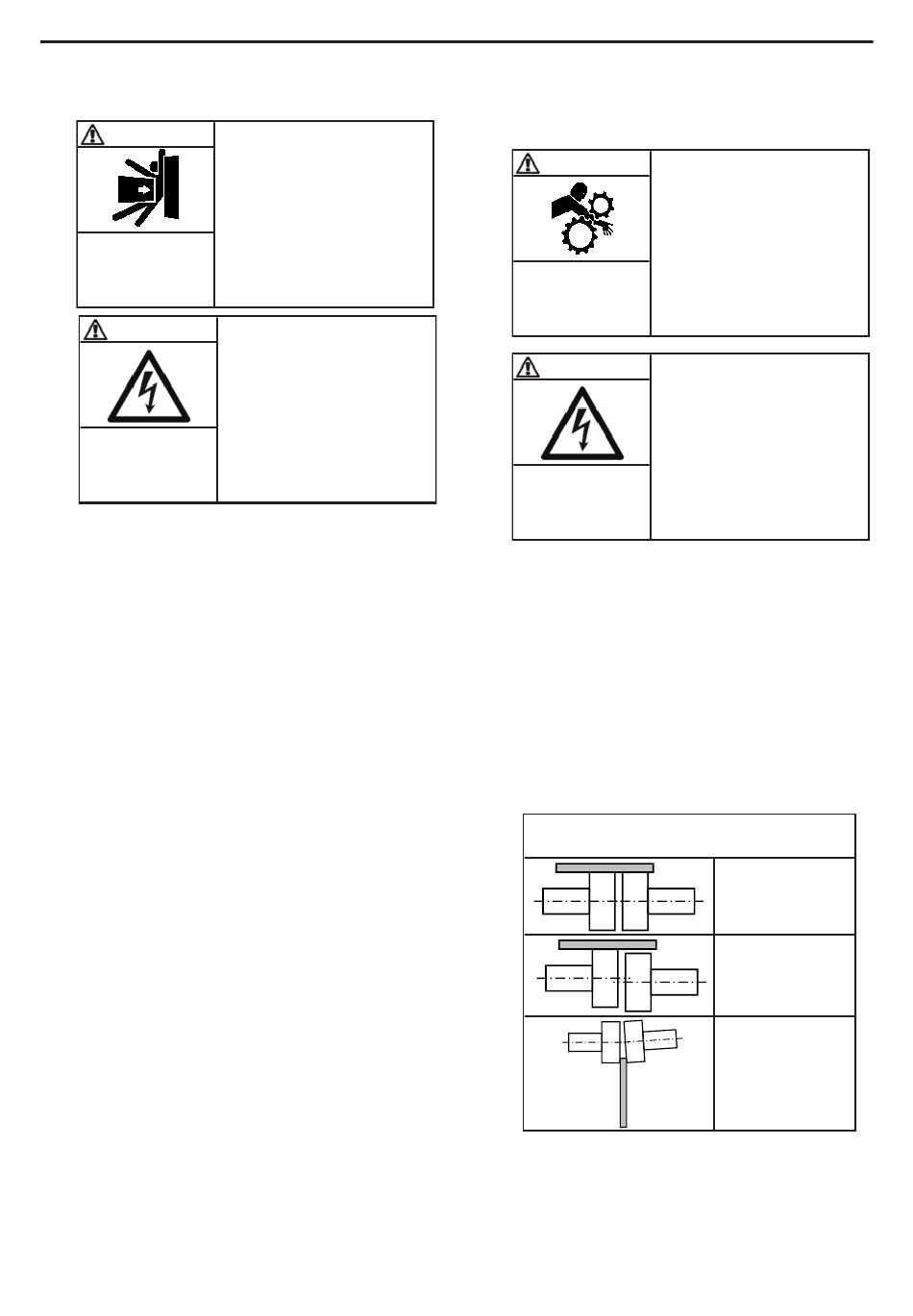

Les 3 figures ci-dessous détaillent l'opération et rappellent
les défauts possibles :
Faire la vérification en 4 points :
en haut en bas à gauche à droite
6/25
EN CAS DE FONCTIONNEMENT SANS
PROTECTION D'ARBRE, LES RISQUES
DE GRAVES BLESSURES PERSON-
NELLES, DE DOMMAGES IMPORTANTS
AUX BIENS OU MEME DE DECES SONT
CONSIDERABLES.
.
DEBRANCHER L'ALIMENTATION ELEC-
TRIQUE AVANT TOUTE INTERVENTION DE
MAINTENANCE.
RAPPEL :
Correct
Faux parallélisme
Défaut angulaire
