3.3 Câblage électrique (manœuvre motorisée)
Guider et fixer le câble électrique
du moteur afin qu'il ne vienne pas
en
interférence
fonctionnement du volet roulant et
éviter de le détériorer.

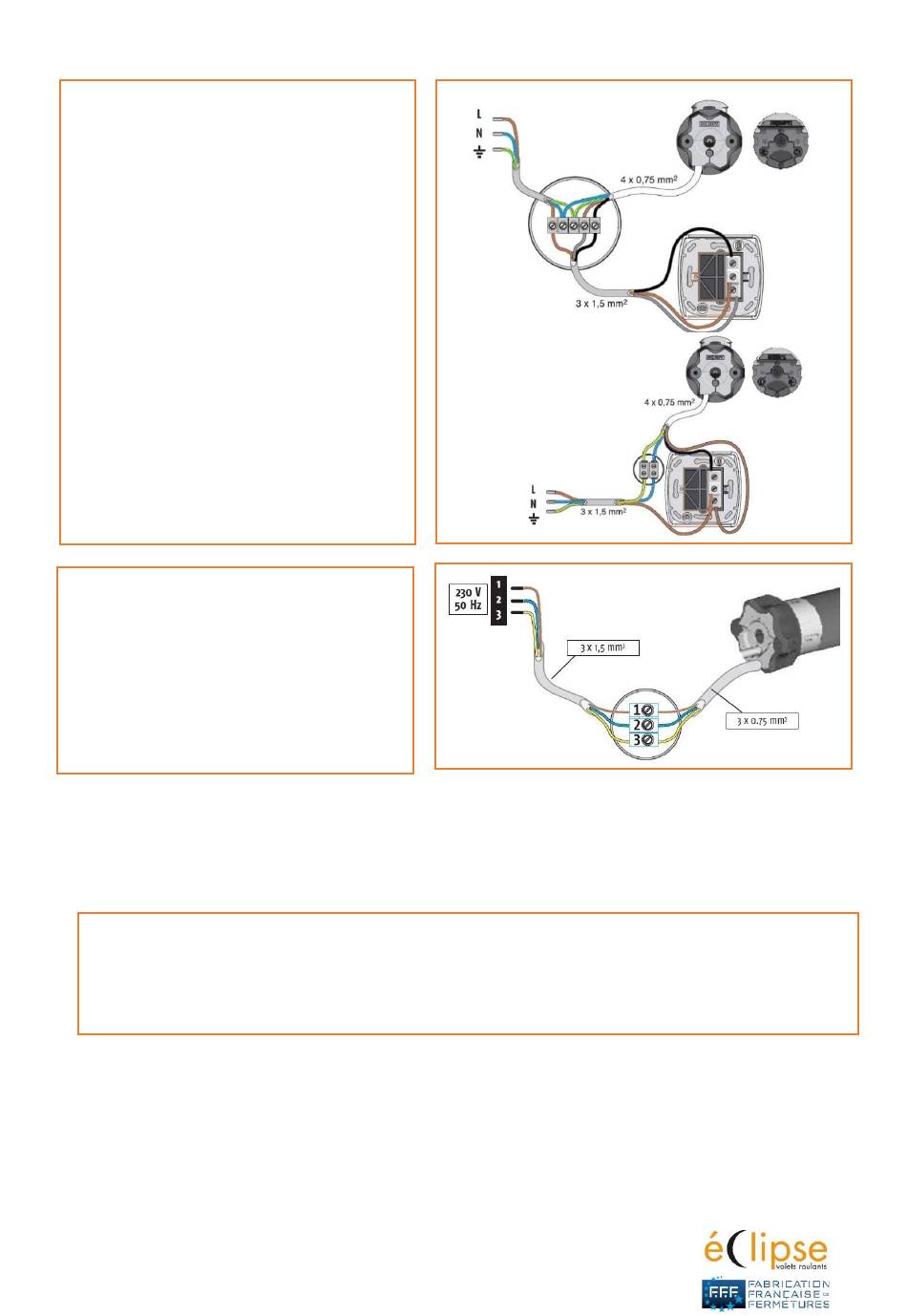

Brancher le moteur suivant la
version (filaire ou radio).
En filaire ; soit par une boite de
dérivation (Fig. 6) ou directement
dans l'inverseur (Fig. 7).
Attention : effectuer ces opéra-
tions disjoncteur coupé.
En radio, suivant schéma figure 8.
Attention : effectuer ces opéra-
tions disjoncteur coupé.
3.4 Finaliser le montage
Monter les manœuvres sangle et boitier de sangle, bloc guide et manivelle.
Réaliser les programmations pour les volets motorisés suivant les instructions du
fabricant moteur et des télécommandes radio.
Attention :
Veiller à ce que les organes de manœuvre, tringle, boitier de sangle et émetteur de
commande moteur électrique du volet roulant soient situés à une hauteur comprise
entre 0,90 mètres et 1,30 mètres du sol fini. (Fig. 9 et 10)
Version : 24-06
lors
du
Fig. 6
Fig. 7
Fig. 8
Page 6 sur 7
Fig. 13
