2 REGLAGES DE LA MANOEUVRE
2.1 Manœuvre motorisée

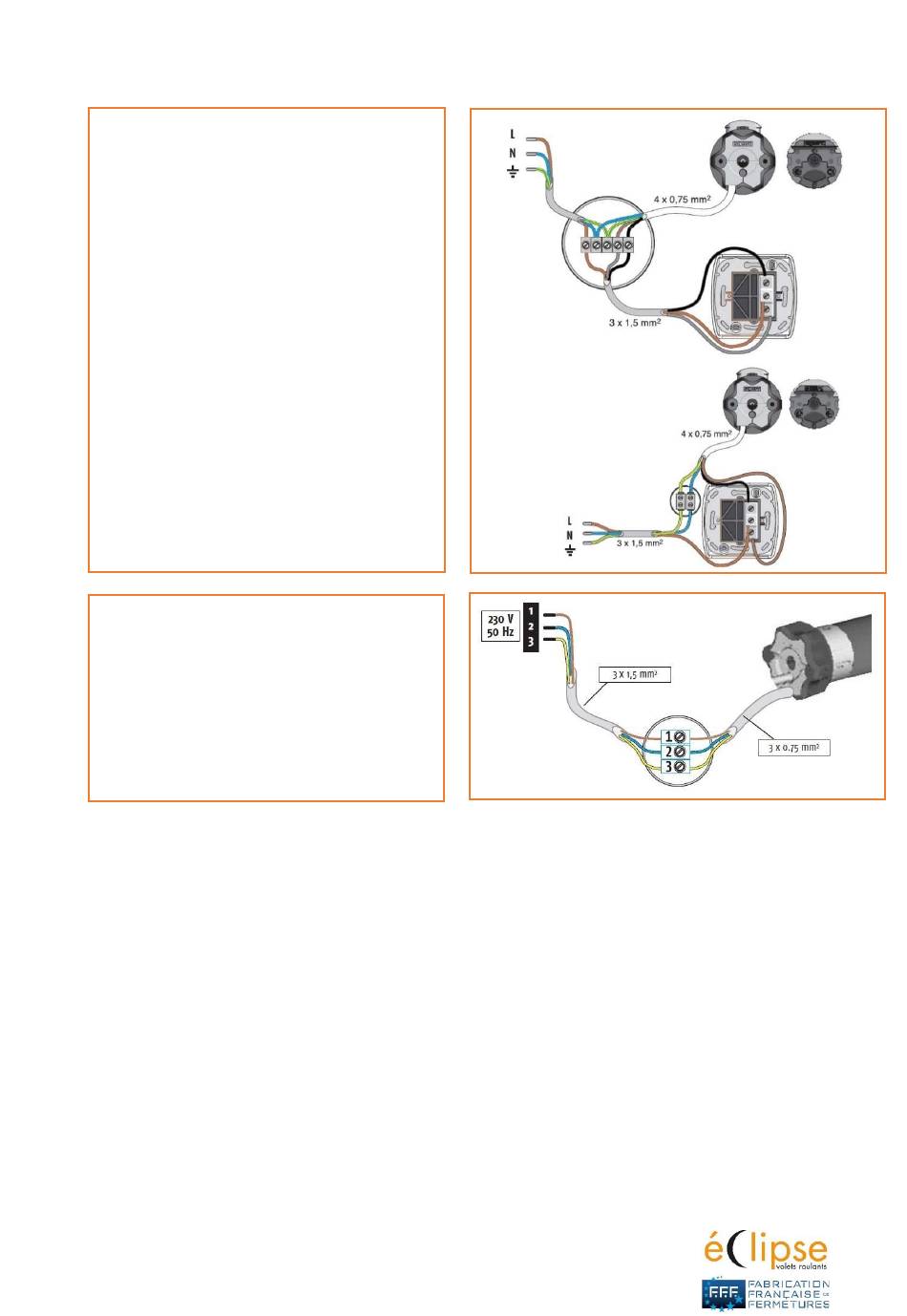

Brancher le moteur suivant la
version (filaire ou radio).
En filaire, soit par une boite de
dérivation (fig. 11) ou directement
dans l'inverseur (fig. 12).
Attention : effectuer ces opéra-
tions disjoncteur coupé.
En radio, suivant schéma figure 13.
Attention : effectuer ces opéra-
tions disjoncteur coupé.
Régler les fins de courses haut et bas suivant la notice correspondant au moteur livré
à l'aide de l'émetteur fourni.
2.2 Manœuvre par treuil ou sangle
Lors de l'installation sur chantier de la fenêtre montée du coffre Monobloc, veiller à ce
que les organes de manœuvre, tringle, boitier de sangle et émetteur de commande
moteur électrique du volet roulant soient situés à une hauteur comprise entre 0,90
mètres et 1,30 mètres du sol fini. (Fig. 14 et Fig. 15).
Version : 24-05
Fig. 11
Fig. 12
Fig. 13
Page 7 sur 8
>
