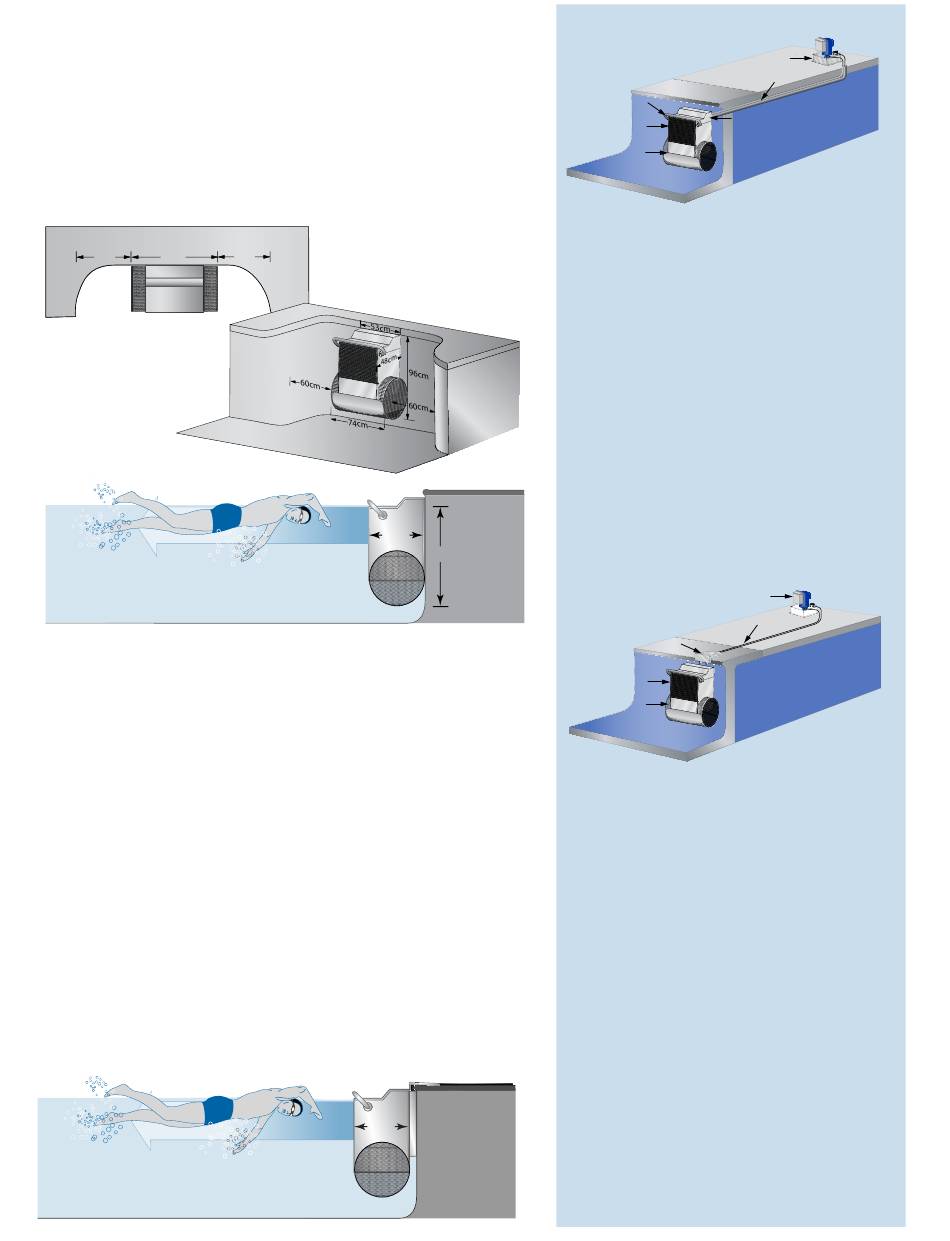

FASTLANE À MONTAGE MURAL POUR UNE
NOUVELLE CONSTRUCTION
Le système Fastlane à montage mural se fixe directement au mur de votre
piscine avec un support de fixation mural. Les tuyaux hydrauliques qui
conduisent le liquide du groupe d'alimentation à la turbine, sont masqués
dans le mur de la piscine et sous la terrasse de la piscine. Étant donné que
le support de fixation mural est intégré dans le mur de la piscine, le sys-
tème Fastlane à montage mural est idéal pour une nouvelle construction de
piscine ou la rénovation d'une piscine.
MINIMUM
MINIMUM
74cm
60cm
FASTLANE MONTÉ SUR MARGELLE POUR DES
PISCINES EXISTANTES
Le système Fastlane monté sur margelle peut être installé dans une piscine
n'importe quand. Une plaque de montage de margelle masque les tuyaux
hydrauliques et est fixée à la margelle de la piscine. Les tuyaux hy-
drauliques qui conduisent le liquide du groupe d'alimentation à la turbine,
sont acheminés le long de la terrasse de la piscine ou peuvent être masqués
dans une tranchée. Le système Fastlane monté sur margelle est en principe
installé dans une piscine existante. Si la piscine est préparée pour l'hiver, le
système Fastlane monté sur margelle doit être retiré et rangé hors saison.
Le liquide hydraulique qui reste dans les tuyaux ne gèlera pas même dans
les climats froids.
Si vous installez le système Fastlane monté sur margelle dans une piscine
existante, il doit y avoir 30 cm de margelle pleine depuis le bord de l'eau
jusqu'à l'emplacement de montage car la turbine est boulonnée à la margelle
de la piscine. Si votre margelle n' e st pas large, un petit socle en béton peut
être versé pour sécuriser le support de fixation.
Une fois installé, la turbine Fastlane occupe 50 cm dans votre piscine et 45
cm sur la margelle de la piscine.
MINIMUM
60cm
48cm
48cm
Le système Fastlane à montage mural
1. Turbine
2. Grille d'entrée
3. Grille de sortie du courant
4. Barre d'appui en acier inoxydable
5. Support de fixation mural
6. Groupe d'alimentation
7. Système de tuyaux hydrauliques. La turbine Fastlane
à montage mural est connectée au groupe d'alimenta-
tion hydraulique par deux tuyaux hydrauliques. Deux
longueurs de tuyau de 7,6 mètres sont fournies avec
votre Fastlane. Il est possible d'acheter des tuyaux
hydrauliques supplémentaires
.
Niveau d'eau
89cm
Le système Fastlane monté sur margelle
1. Turbine
2. Grille d'entrée
3. Grille de sortie du courant
4. Plaque de margelle
5. Tuyaux hydrauliques
6. Groupe d'alimentation
Systèmes de gestion de tuyaux. Le montage sur mar-
gelle Le système Fastlane est fourni de manière standard
avec des colliers de serrage permettant de fixer les
tuyaux à la margelle de la piscine. Il existe deux options
supplémentaires pour gérer les tuyaux.
Option 1 : drain de margelle : une tranchée de 5 cm de
large et 10 cm de profondeur à travers la margelle loge
le canal de drain de margelle avec un couvercle clipsable
esthétique.
Option 2 : gaine : si vous souhaitez masquer com-
plètement les tuyaux, vous pouvez utiliser une gaine
appropriée qui peut être enterrée sous la margelle de la
piscine. Veuillez vous adresser à votre expert en design
pour plus d'informations
6
7
4
5
3
1
2
6
5
4
3
1
2
