Installation

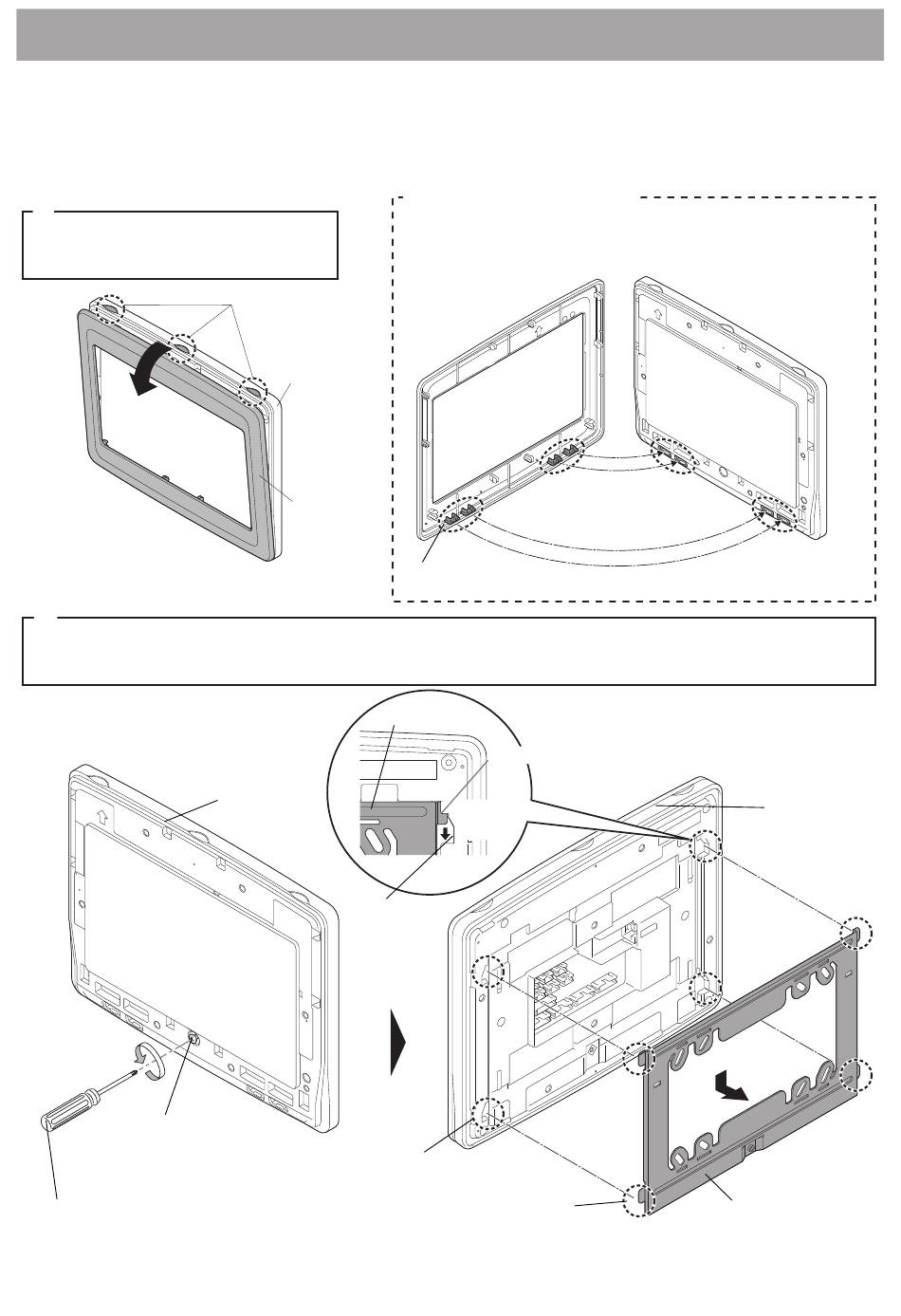

■ Méthode d'installation de l'adaptateur polyvalent IXW-MA
● Effectuer avant installation
1
Retirez le panneau.
Placez votre doigt dans la dépression en haut et tirez le
panneau vers vous.
2
Retirez la platine de fixation d'installation.
(1) Desserrez la vis de fixation en bas à l'avant de l'appareil.
[Avant]
Vis de fixation
(ne peut pas être enlevée)
Tournevis Phillips
Dépression
Appareil
Panneau
Étrier de fixation
Appareil
Fente
Fentes (4 emplacements)
Remettez le panneau en place.
(1) Insérez les quatre clips au bas du panneau dans les fentes de l'appareil,
puis appuyez sur le haut pour le mettre en place.
(2) Appuyez tout autour des bords du panneau pour l'installer solidement.
[Arrière du panneau]
Clips (4 emplacements)
(2) Faites glisser la platine de fixation d'installation vers le bas et
retirez-le.
Languette
Glisser vers le
bas
Languettes (4 emplacements)
- 6 -
[Avant de l'appareil]
[Arrière]
Appareil
Étrier de fixation
