de Motorantrieb
fr Commande motrice
en Motor drive
it
Servomotor
es Actuador con motor
sv Motordrivning
nl Aandijving
de Installationsanweisung für die Fachkraft/Monteur
fr
Instructions de montage pour technicien/monteur
en Fitting instructions for technicians/fitters
it Istruzioni per l'installazione per personale qualificato/installatori
es Manual de instalación para el especialista/montador
sv Installationsanvisningar för installatör/montör
nl Installatie-instructie voor de technicus/monteur
de Verschmutzungsgrad III, Überspannungskategorie III, nach EN 60730.
fr
Degré de pollution III, catégorie surtension III, selon EN 60730.
en Pollution degree III, over voltage category III, as per EN 60730.
it
Grado di insudiciamento III, categoria di sovratensione III, a norme EN 60730.
es Grado de suciedad III, Categoria de altatensión III, según EN 60730.
sv Grad av nedsmutsningsgrad III, Överspänningskategori III, enligt EN 60730.
nl Vervuilingsgraad III, Overspanningskategorie III, volgens EN 60730.
P100020637
6 mm
SW 19 / SW 7
Torx 20
0,6 x 3,5 mm
PH2
de Montagevorschrift
fr Instruction de montage
en Fitting instructions
it
Intruzioni di montaggio
es Instrucciones de montaje
sv Monteringanvisning
nl Montagevoorschrift
60
140
°C
°F
-15
5
IP65
EN 60529
IP65
5-95%RH
EN 60529

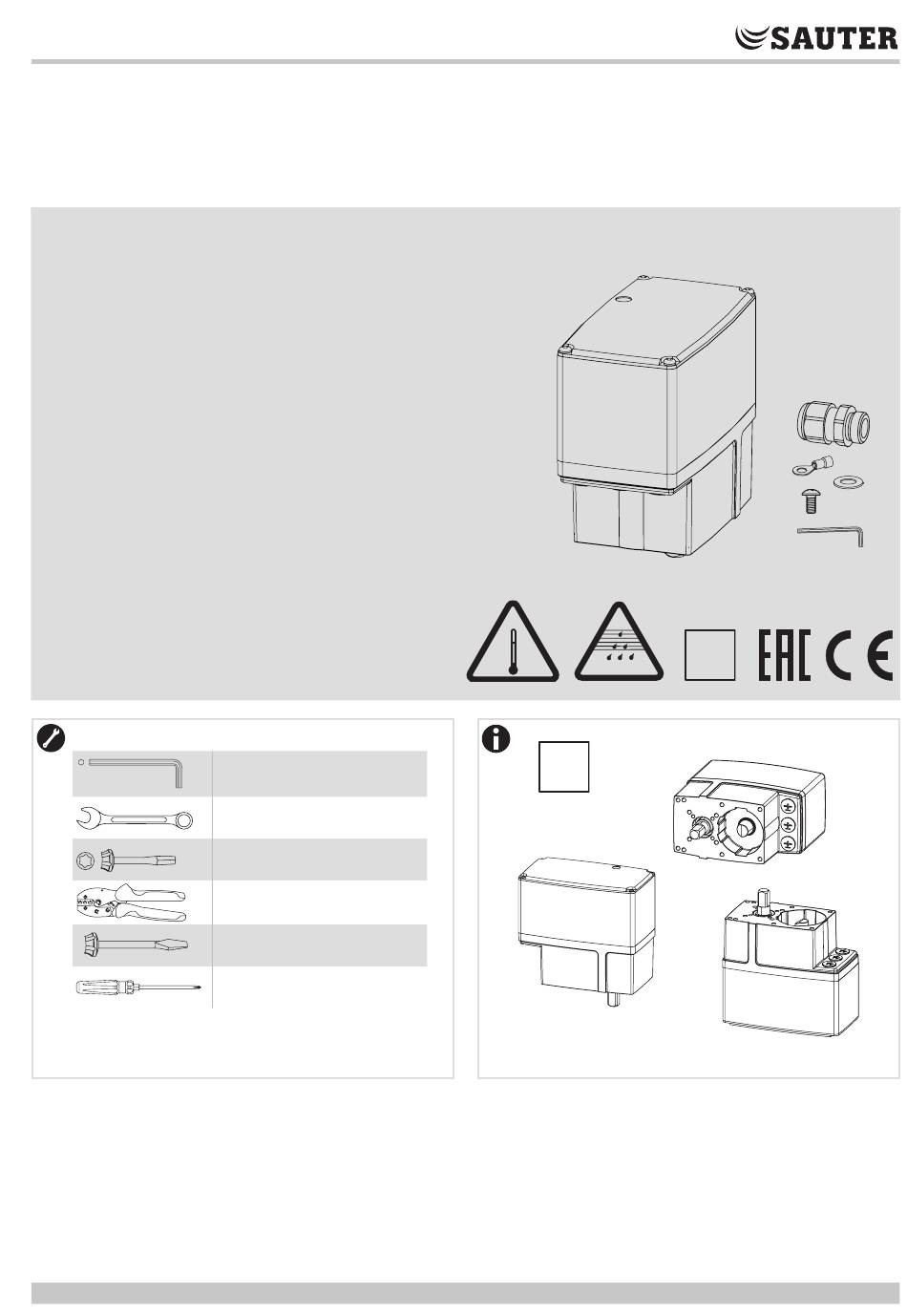

ADM333SF122
1/12
