Klein Tools AEPJS3 Instructions D'utilisation Et D'entretien

ENGLISH
Klein Tools AEPJS3 is a powered speaker designed to provide high-quality
sound for smart phones, tablets, computers, or other audio devices. The
AEPJS3 will also charge common mobile devices like cell phones, tablets,
headphones, and other smaller USB devices.
CONTENTS
• AEPJS3 Bluetooth Speaker
®
• 39.4" (1000mm) USB-A to USB-C Cable
• 23.6" (600mm) 1/8" (3.5 mm) Auxiliary Cable
• Instruction Sheet
GENERAL SPECIFICATIONS
• Dimensions: 5.46" x 5.37" x 2.33" (139 x 136 x 59 mm)
• Weight: 1.14 lb. (517 g)
• Wireless Compatibility: Devices with Bluetooth Version 4.2
®
• Wireless Connection Range:
100 ft. (30 m) in open space
• Support Pro les: AD2P, AVRCP, HFP, SPP
• Battery Type:
Internal, Li-Ion, 3.63V / 5200mAh
• Battery Life:
20+ hours at 70% volume
• Certi cations:
CE, FCC, IC, BC, NOM
• Operating/Charging Temperature:
32° to 104°F (0° to 40°C)
• Storage Temperature: -22° to 140°F (-30° to 60°C)
• Relative Humidity: <85% non-condensing
• Drop Protection: 6.6' (2 m)
• Ingress Protection (IP) Rating: IP54
Specifications subject to change.
WARNINGS
Read, understand, and follow these instructions to ensure safe operation.
Failure to observe these warnings can result in risk of fire or electric shock.
Keep these instructions for future reference.
• No user-serviceable parts inside. Do not open enclosure or attempt to
repair this speaker.
• Never lubricate any part of this speaker.
• Do not expose to direct sunlight, open flame, heat sources, equipment that
produces heat, or extremes in environmental temperature.
• Never immerse in water or other liquids. Do not allow liquids, dust or
debris to enter openings or vents on the speaker enclosure.
• Water-resistant cover must be properly sealed to achieve specified water &
foreign object ingress protection. Keep seal free of dirt, oil, sand, or other
material that interferes with proper sealing. Failure to do so can result in
risk of fire or electric shock.
• Do not open water-resistant cover if wet or in a wet environment. Dry the
speaker thoroughly and the seal around water-resistant cover completely
before opening water-resistant cover.
• When speaker is in use or charging, make sure there is adequate space to
allow ventilation of internally generated heat.
• Use safety-rated power supply or wall adapter. Never use power supply or
wall adapter that exceeds the specified charging voltage and current.
• Route the power supply cable so that it will not to be stepped on or pinched
by other objects.
SYMBOLS ON PRODUCT
Warning or Caution
Strong Magnetic Field
Risk of Electrical Shock
Read Manual
Conforms with particular Code of Federal regulations
BC Meets CEC and DOE energy ef ciency requirements
Canada Energy Ef ciency Veri ed
This product has been independently tested by Intertek and meets This product has been independently tested by Intertek and meets This product has been independently tested by Intertek and meets
applicable published standards applicable published standards
Do not place equipment and its accessories in the trash
Recycle
Conformité Européenne: Conforms with Conformité Européenne: Conforms with Conformité Européenne: Conforms with
European Economic Area directives European Economic Area directives

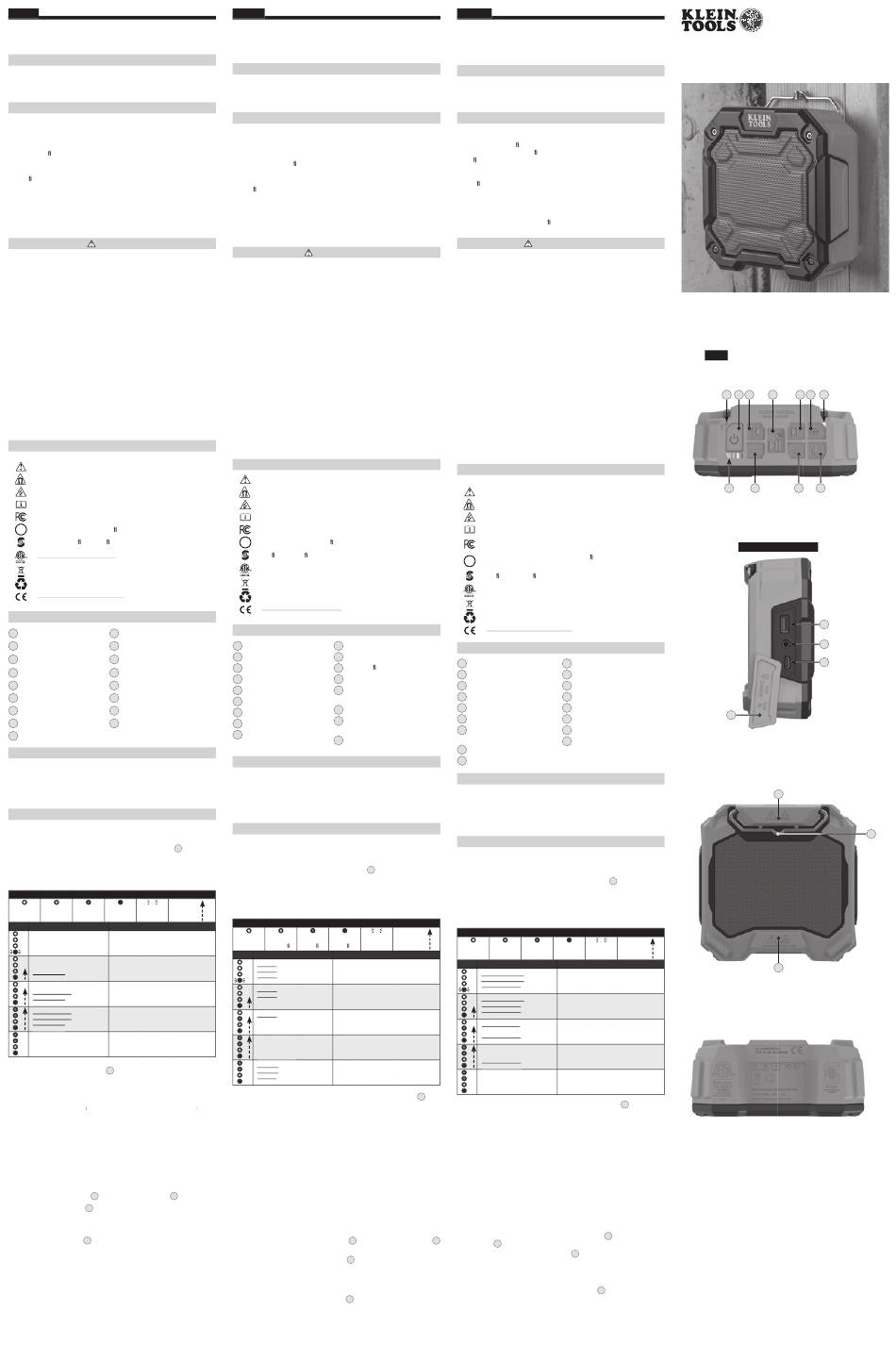

FEATURE DETAILS (FIG.A)
1 10 10
Power Button Battery Status Indicator
2 Skip Backward Button 11 11 Daisy Chain LED Indicator
3 12 12
Play/Pause/Talk Button Nail Hook
4 13 13
Skip Forward Button Magnets (×2)
5 Daisy Chain Button 14 14 Auxiliary "Aux In" Jack
6 15 15
"-" Volume Down Button USB A Charge Out Port
7 16 16
"+" Volume Up Button USB C Charge In/Out Port
8 Voice Control Button 17 17 Water/Dust-Resistant Cover
9
Bluetooth ® LED Indicator
MAINTENANCE
CLEANING: Be sure speaker is turned off and wipe with a clean, dry lint-
Do not use abrasive cleaners or solvents.
free cloth.
STORAGE: If the speaker is to be left unused for an extended period of time,
charge before storing, and recharge periodically during storage, to maintain
battery's charging capacity.
OPERATING INSTRUCTIONS
CHARGING BATTERY
NOTE: Fully charge speaker before use. First-time charge should be at least 4 hours.
Connect the USB Type C cable connection to USB charging port 16 16
other end of cable to computer or USB AC adapter or other USB power supply
(not included). Charge times will vary: 5V-2.4A Charger - Approx. 3 Hours,
5V-1.0A Charger: Approx. 5 Hours. The battery level indicator will illuminate to
indicate charging status (see table below).
CHARGING STATUS LED INDICATORS
Not
Illuminated Solid Yellow Solid Green Solid Red Blinking
LED
Status % Charged
Not illuminated
Not illuminated
0% to 24% charged
Not illuminated
Blinking red
Not illuminated
Not illuminated
25% to 49% charged
Cascading Yellow Cascading Yellow Cascading Yellow
Cascading red Cascading red
Not illuminated
Cascading Green Cascading Green Cascading Green
50% to 74% charged
Cascading Yellow Cascading Yellow Cascading Yellow Cascading Yellow
Cascading red Cascading red
Cascading Green Cascading Green Cascading Green
Cascading Green Cascading Green Cascading Green Cascading Green
75% to 99% charged
Cascading Yellow Cascading Yellow Cascading Yellow Cascading Yellow
Cascading red Cascading red
Solid Green
Solid Green
100% charged
Solid Yellow
Solid red
ON/OFF: Press & hold power button 1 for 3 seconds, a tone will sound. Unit
will automatically power off after 20 minutes of inactivity.
NOTE: Turn unit off when not in use to prolong battery life.
PAIRING: Wireless connection activates automatically and is ready to pair when unit
is turned on. On your Bluetooth wireless compatible device, enable Bluetooth wireless compatible device, enable Bluetooth
® ® ®
search/scan for devices that can be paired. Select "AEPJS3" when it appears (refer to
the user manual of your device). If necessary, enter "0000" as pairing passcode. A tone
sounds after a successful pairing.
NOTE: Unit automatically attempts to connect the last paired wireless device
but is ready to pair with any compatible device if the last paired device is not
detected within 5 seconds of powering on.
DISCONNECT PAIRING:
1) Turn unit off; -or
2) Double-press Power Button 1 . Bluetooth LED Indicator 9
®
3) Plug a cable into Aux jack ; -or
14 14
4) turn off Bluetooth ® wireless connection in paired device.
RESET WIRELESS CONNECTION OR PAIRING WITH DIFFERENT DEVICES:
Double-press Power Button 1 (tone sounds). Repeat Pairing procedure with
different devices.
ESPAÑOL
El AEPJS3 de Klein Tools es un altavoz eléctrico diseñado para proporcionar
sonido de alta calidad a teléfonos inteligentes, tabletas, computadoras y
otros dispositivos de audio. El AEPJS3 también carga dispositivos móviles
comunes como teléfonos celulares, tabletas, auriculares y otros dispositivos
USB pequeños.
CONTENIDO
• Altavoz Bluetooth AEPJS3
®
• 39.4" (1 000 mm) USB-A to USB-C Cable
• Cable auxiliar de 23,6" (600 mm), 1/8" (3,5 mm)
• Hoja de instrucciones
ESPECIFICACIONES GENERALES
• Dimensiones:
5,46" × 5,37" × 2,33" (139 × 136 × 59 mm)
• Peso:
1,14 lb (517 g)
• Compatibilidad inalámbrica:
dispositivos con Bluetooth
• Rango de conexión inalámbrica:
100' (30 m) al aire libre
• Compatible con per les: AD2P, AVRCP, HFP y SPP
• Tipo de batería:
interna de iones de litio de 3,63 V/5200 mAh
• Vida útil de la batería: más de 20 horas a un volumen del 70 %
• Certi caciones: CE, FCC, IC, BC y NOM
• Temperatura de funcionamiento/carga:
• Temperatura de almacenamiento: -22 a 140 °F (-30 a 60 °C)
• Humedad relativa: <85 %, sin condensación
• Protección ante caídas: 6,6' (2 m)
• Grado de protección IP: IP54
Especificaciones sujetas a cambios.
ADVERTENCIAS
Lea, comprenda y siga estas instrucciones para garantizar un funcionamiento
seguro. El incumplimiento de estas advertencias puede provocar riesgo de
incendio o choque eléctrico. Conserve estas instrucciones para consultarlas
en el futuro.
• No contiene en su interior piezas que el usuario pueda reparar. No abra
la caja ni intente reparar este altavoz.
• Nunca lubrique ninguna pieza de este altavoz.
• No lo exponga a la luz solar directa, llamas abiertas, fuentes de calor,
equipos que generen calor o temperaturas ambiente extremas.
• No permita el ingreso de líquido, polvo o residuos en las aberturas o
ventilaciones de la caja del altavoz.
• La cubierta resistente al agua debe sellarse correctamente para lograr
la protección especificada contra el ingreso de agua y objetos extraños.
Procure que el sello no contenga suciedad, aceite, arena u otros materiales
que afecten al sellado adecuado. De lo contrario se puede provocar riesgo
de incendio o choque eléctrico.
• No abra la cubierta resistente al agua si está húmeda o si está en un
ambiente húmedo. Seque completamente el altavoz y el sello alrededor de
la cubierta resistente al agua antes de abrirla.
• Cuando se usa el altavoz o está cargándose, asegúrese de que haya suficiente
espacio para permitir la ventilación del calor que se genera en el interior.
• Use una fuente de alimentación o adaptador con clasificación de seguridad.
Nunca use una fuente de alimentación o adaptador que supere el voltaje y
la corriente especificada.
• Oriente el cable de alimentación de modo que otros objetos no lo aplasten
ni lo pellizquen.
SÍMBOLOS DEL PRODUCTO
Advertencia o precaución
Fuerte campo magnético
Riesgo de choque eléctrico
Lea el manual
Cumple con un código de regulaciones federales en particular
BC Cumple los requisitos de e ciencia energética CEC y DOE
Veri cación de e ciencia energética de Canadá
Este producto ha sido probado de manera independiente Este producto ha sido probado de manera independiente Este producto ha sido probado de manera independiente
por Intertek y cumple con las normas publicadas vigentes por Intertek y cumple con las normas publicadas vigentes
No arroje el equipo ni sus accesorios a la basura
Reciclar
Conformité Européenne: cumple con las normas Conformité Européenne: cumple con las normas Conformité Européenne: cumple con las normas
del Espacio Económico Europeo del Espacio Económico Europeo
DETALLES DE LAS CARACTERÍSTICAS (FIG. A)
1 Botón de encendido 10 10 Indicador de estado de la batería
2 11 11
Botón para saltar atrás Indicador LED de conexión en cadena
3 12 12
Botón para reproducir/pausar/hablar Gancho de jación
4 13 13
Botón para saltar adelante Imanes (× 2)
5 Botón de conexión en cadena 14 14 Conector auxiliar "AUX IN"
(Entrada auxiliar)
6 Botón para disminuir el volumen "-"
15 15 Puerto de carga de salida USB-A
7
Botón para aumentar el volumen "+"
16 16
Puerto de carga de entrada/salida
8
Botón de control por voz
USB-C
9
Indicador LED Bluetooth ®
17 17
Cubierta resistente al agua/polvo
MANTENIMIENTO
LIMPIEZA:
asegúrese de que el altavoz esté apagado y límpielo con
un paño limpio, seco, que no deje pelusas.
limpiadores abrasivos.
ALMACENAMIENTO: si el altavoz no se utilizará por un tiempo prolongado,
cárguelo antes de guardarlo y vuelva a cargarlo periódicamente durante el
período de almacenamiento para preservar la capacidad de carga de la batería.
INSTRUCCIONES DE FUNCIONAMIENTO
CARGAR LA BATERÍA
; plug the
NOTA: Cargue el altavoz completamente antes de usarlo. La primera carga
debe ser de al menos 4 horas.
Conecte el cable USB tipo C al puerto de carga USB
del cable a una computadora, a un adaptador de USB a CA, o a otra fuente
de alimentación USB (no incluida). Los tiempos de carga variarán: Cargador
5V-2.4A - Aprox. 3 horas, cargador 5V-1.0A: Aprox. 5 horas. El indicador del
nivel de batería se encenderá para indicar el estado de carga (consulte la tabla a
continuación).
Cascading
INDICADORES LED DE ESTADO DE CARGA
Apagado Amarillo jo Verde jo Rojo jo
LED
Estado Porcentaje de carga
Apagado Apagado Apagado
Apagado Apagado Apagado Apagado
0 % al 24 % de carga
Apagado Apagado Apagado Apagado
Rojo intermitente Rojo intermitente
Apagado Apagado Apagado
Apagado Apagado Apagado Apagado
25 % al 49 % de carga
Amarillo ascendente Amarillo ascendente
Rojo ascendente
Apagado Apagado Apagado
Verde ascendente Verde ascendente
50 % al 74 % de carga
Amarillo ascendente
Rojo ascendente
Verde ascendente
Verde ascendente
75 % al 99 % de carga
Amarillo ascendente
Rojo ascendente
Verde fijo Verde fijo Verde fijo
Verde fijo Verde fijo Verde fijo Verde fijo
100 % de carga
Amarillo fijo Amarillo fijo Amarillo fijo Amarillo fijo
Rojo fijo Rojo fijo
ENCENDIDO/APAGADO: mantenga presionado el botón de encendido
durante 3 segundos hasta oír un tono. La unidad se apagará automáticamente
and and
® ® ®
después de 20 minutos de inactividad.
NOTA: apague la unidad cuando no la use para prolongar la vida útil de la batería.
CONEXIÓN: la conexión inalámbrica se activa automáticamente y está lista para
conectarse cuando la unidad se enciende. Active el Bluetooth
con compatibilidad inalámbrica Bluetooth y busque/escanee dispositivos que
®
puedan conectarse. Seleccione "AEPJS3" cuando aparezca (consulte el manual
del usuario de su dispositivo). Si es necesario, escriba "0000" como código de
acceso a la conexión. Sonará un tono cuando se logre la conexión.
NOTA: la unidad intenta conectarse automáticamente al último dispositivo
inalámbrico conectado, pero está lista para conectarse a cualquier
will blink; -or
dispositivo compatible si el último dispositivo conectado no se detecta
transcurridos 5 segundos del encendido.
CANCELACIÓN DE LA CONEXIÓN:
1) Apague la unidad; o
2) Presione dos veces el botón de encendido
parpadeará; o
3) Conecte un cable en el conector auxiliar
14 14
4) Apague la conexión inalámbrica Bluetooth
REINICIO DE LA CONEXIÓN INALÁMBRICA O CONEXIÓN CON DIFERENTES
DISPOSITIVOS:
Presione dos veces el botón de encendido
Repita el procedimiento de conexión con varios dispositivos.
FRANÇAIS
L'article AEPJS3 de Klein Tools est un haut-parleur amplifié offrant un son de
qualité supérieure et qui peut se connecter aux téléphones intelligents, aux
tablettes, aux ordinateurs et à d'autres appareils audio. Il peut aussi servir à
recharger la plupart des téléphones mobiles, tablettes, écouteurs et autres petits
appareils USB.
• Haut-parleur Bluetooth
• Câble USB-A vers USB-C de 1 000 mm (39,4 po)
• Câble auxiliaire 3,5 mm (1/8 po) de 600 mm (23,6 po)
• Feuillet d'instructions
CARACTÉRISTIQUES GÉNÉRALES
• Dimensions : 139 x 136 x 59 mm (5,46 x 5,37 x 2,33 po)
• Poids : 517 g (1,14 lb)
• Compatibilité sans l : appareils avec la version 4.2 de Bluetooth
® versión 4.2
• Portée de connexion sans l : 30 m (100 pi) en espace dégagé
• Pro ls pris en charge : AD2P, AVRCP, HFP et SPP
• Type de batterie : interne, lithium-ion, 3,63 V/5200 mAh
• Autonomie de la batterie : plus de 20 h à un volume de 70 %
• Certi cations : CE, FCC, IC, BC et NOM
• Température de fonctionnement et de recharge : 0 °C à 40 °C (32 °F à 104 °F)
32 a 104 °F (0 a 40 °C)
• Température d'entreposage : -30 °C à 60 °C (-22 °F à 140 °F)
• Humidité relative : < 85 % sans condensation
• Protection contre les chutes : 2 m (6,6 pi)
• Cote de protection contre les in ltrations : IP54
Les caractéristiques techniques peuvent faire l'objet de modificatio ns.
Veuillez lire, comprendre et suivre ces instructions afin de garantir une utilisation
sécuritaire. Le non-respect de ces avertissements peut causer un risque
d'incendie ou de choc électrique. Conservez ces instructions à des fins de
référence.
• Ne contient aucune pièce réparable par l'utilisateur. N'ouvrez pas le boîtier et
ne tentez pas de réparer ce haut-parleur.
• Ne lubrifiez jamais une partie quelconque de ce haut-parleur.
• N'exposez pas directement ce produit aux rayons du soleil, à une flamme
nue, à une source de chaleur, à un appareil qui produit de la chaleur ou à une
température extrême.
• Ne laissez pas des liquides, de la poussière ou des débris s'infiltrer dans
les ouvertures ou les évents du boîtier de ce haut-parleur.
• Le couvercle étanche doit être adéquatement scellé pour garantir la protection
prévue contre les infiltrations d'eau et de corps étrangers. Retirez du joint les
saletés, l'huile, le sable ou tout autre matériau qui pourrait nuire à l'étanchéité du
couvercle. Autrement, il pourrait y avoir un risque d'incendie ou de choc électrique.
• N'ouvrez pas le couvercle étanche s'il est mouillé ou si vous trouvez dans un
environnement humide. Laissez sécher complètement le haut-parleur ainsi que
le joint entourant le couvercle étanche avant d'ouvrir ce dernier.
• Lorsque le haut-parleur est en cours d'utilisation ou de recharge, assurez-
vous qu'il y a assez d'espace autour pour permettre une évacuation de la
chaleur produite en interne.
• Utilisez un bloc d'alimentation ou un adaptateur mural avec une cote de
sécurité. N'utilisez jamais un bloc d'alimentation ou un adaptateur mural qui
excède la tension de recharge et l'intensité de courant électrique indiquées.
• Installez le câble d'alimentation électrique de manière à éviter qu'on le piétine
ou qu'il soit pincé par des objets.
SYMBOLES SUR LE PRODUIT
Avertissement ou mise en garde
Champ magnétique puissant
Risque de choc électrique
Lire le manuel
Conforme à la réglementation particulière du Code
of Federal Regulations
Conforme aux exigences en matière d'ef cacité énergétique
BC
de la California Energy Commission et du Department of Energy
Véri cation de l'ef cacité énergétique du Canada
Ce produit a été testé de manière indépendante par Intertek Ce produit a été testé de manière indépendante par Intertek Ce produit a été testé de manière indépendante par Intertek
et répond aux exigences des normes applicables et répond aux exigences des normes applicables
Ne mettez pas l'appareil et ses accessoires au rebut
Recycler
Conformité européenne : Conforme aux directives Conformité européenne : Conforme aux directives Conformité européenne : Conforme aux directives
de l'Espace économique européen de l'Espace économique européen
CARACTÉRISTIQUES DÉTAILLÉES (FIG. A)
1
Bouton de mise sous tension
2
Bouton de saut vers l'arrière
3
Bouton de lecture/pause/microphone
4 Bouton de saut vers l'avant
5 Bouton de connexion en série
6
Bouton de réduction du volume (« - »)
7
Bouton d'augmentation
du volume (« + »)
8 Bouton de commande vocale
9 Voyant DEL Bluetooth
No utilice solventes ni
NETTOYAGE : Assurez-vous d'éteindre le haut-parleur, puis essuyez-le à
l'aide d'un linge non pelucheux propre. N'utilisez pas de nettoyant abrasif
ni de solvant.
ENTREPOSAGE : Si le haut-parleur doit rester inutilisé pendant une longue
période, rechargez-le avant de l'entreposer. Rechargez-le ensuite régulièrement
afin de maintenir la capacité de charge de la batterie.
INSTRUCTIONS D'UTILISATION
RECHARGE DE LA BATTERIE
REMARQUE : Rechargez complètement la batterie du haut-parleur avant son
16 16 ; conecte el otro extremo
utilisation. La première charge prend un minimum de 4 heures.
Connectez le câble USB de type C au port de recharge USB
l'autre extrémité du câble à un ordinateur, un adaptateur secteur USB ou tout
autre bloc d'alimentation USB (non compris). Les temps de charge varient:
Chargeur 5V-2,4A - Env. 3 heures, chargeur 5V-1.0A: env. 5 heures. L'indicateur
de charge de la batterie s'allume pour indiquer l'état de la recharge (voir le
tableau ci-dessous).
VOYANTS DEL D'ÉTAT DE LA RECHARGE
Intermitente Ascendente
Voyant
non allumé Jaune continu Vert continu Rouge continu Clignotant
DEL
État
Voyant non allumé Voyant non allumé Voyant non allumé
Voyant non allumé Voyant non allumé Voyant non allumé Voyant non allumé
Voyant non allumé Voyant non allumé Voyant non allumé Voyant non allumé
Rouge clignotant Rouge clignotant
Voyant non allumé Voyant non allumé Voyant non allumé
Voyant non allumé Voyant non allumé Voyant non allumé Voyant non allumé
En cascade jaune En cascade jaune En cascade jaune En cascade jaune
En cascade rouge En cascade rouge
Voyant non allumé Voyant non allumé Voyant non allumé
En cascade verte En cascade verte
En cascade jaune En cascade jaune En cascade jaune
En cascade rouge En cascade rouge
En cascade verte
En cascade verte
En cascade jaune En cascade jaune En cascade jaune
En cascade rouge En cascade rouge
Vert continu
Vert continu
Jaune continu
Rouge continu
1
MARCHE/ARRÊT : Appuyez sur le bouton de mise sous tension
maintenez-le enfoncé pendant 3 secondes, jusqu'à ce qu'un signal sonore
retentisse. L'appareil s'éteint automatiquement après 20 minutes d'inactivité.
REMARQUE : Éteignez l'appareil lorsque vous ne l'utilisez pas afin de
prolonger la durée de vie de la batterie.
en su dispositivo
®
JUMELAGE : La fonction de connexion sans fil s'active automatiquement et le
jumelage est possible dès que l'unité est mise sous tension. Sur votre appareil
Bluetooth , activez la fonction Bluetooth
®
être jumelés. Sélectionnez « AEPJS3 » lorsqu'il apparaît (se reporter au manuel
d'utilisation de l'appareil). Au besoin, entrez « 0000 » comme mot de passe de
jumelage. Un signal sonore retentit lorsque le jumelage est réussi.
REMARQUE : L'unité tente automatiquement de se connecter au dernier appareil
sans fil jumelé. S'il n'est pas détecté dans un délai de 5 secondes après la mise sous
tension de l'unité, elle pourra être jumelée à n'importe quel appareil compatible.
INTERRUPTION DU JUMELAGE :
1) Mettez l'appareil hors tension;
2) Appuyez deux fois sur le bouton de mise sous tension
1 . El indicador LED Bluetooth 9
®
Bluetooth ® 9 clignotera;
3) Branchez un câble dans la prise auxiliaire
; o
4) Désactivez la connexion sans fil Bluetooth
en el dispositivo conectado.
®
RÉINITIALISATION DE LA CONNEXION SANS FIL OU JUMELAGE AVEC UN AUTRE
APPAREIL :
Appuyez deux fois sur le bouton de mise sous tension
1 (suena un tono). retentira). Répétez la procédure de jumelage avec des appareils différents.
Bluetooth
Altavoz Bluetooth
Haut-parleur Bluetooth
CONTENU
AEPJS3
®
®
AVERTISSEMENTS
10 10
Indicateur d'état de la batterie
11 11
Voyant DEL de connexion en série
12 12
Crochet à clou
13 13 Aimants (x2)
14 14 Prise auxiliaire (AUX IN)
15 15
Port de sortie USB-A
16 16
Port d'entrée et de sortie USB-C
17 17 Couvercle étanche et résistant
à la poussière
®
ENTRETIEN
16 16 , puis branchez
En cascade
% de charge
0 à 24 % de charge
25 à 49 % de charge
50 à 74 % de charge
75 à 99 % de charge
100 % de charge
1 et
et recherchez les appareils pouvant
®
1
. Le voyant DEL
; ou
14 14
de l'appareil jumelé.
®
1 (un signal sonore
AEPJS3
® Speaker with Magnet and Hook – Instructions
con imán y gancho – Instrucciones
®
avec aimants et crochet – Instructions
®
FIG. A
TOP / VISTA SUPERIOR / DESSUS
9 1 2 3 4 5 11 11
10 10 6 7 8
SIDE / VISTA LATERAL / CÔTÉ SIDE / VISTA LATERAL / CÔTÉ
15 15
14 14
16 16
17 17
BACK / VISTA POSTERIOR / ARRIÈRE
13 13
12 12
13 13
BOTTOM / VISTA INFERIOR / DESSOUS
1390371 Rev 11/20 A
