Lectron V-BOX 40A Manuel D'utilisation

Masquer les pouces
Télécharger ce manuel
Table des Matières
Les langues disponibles

Les langues disponibles

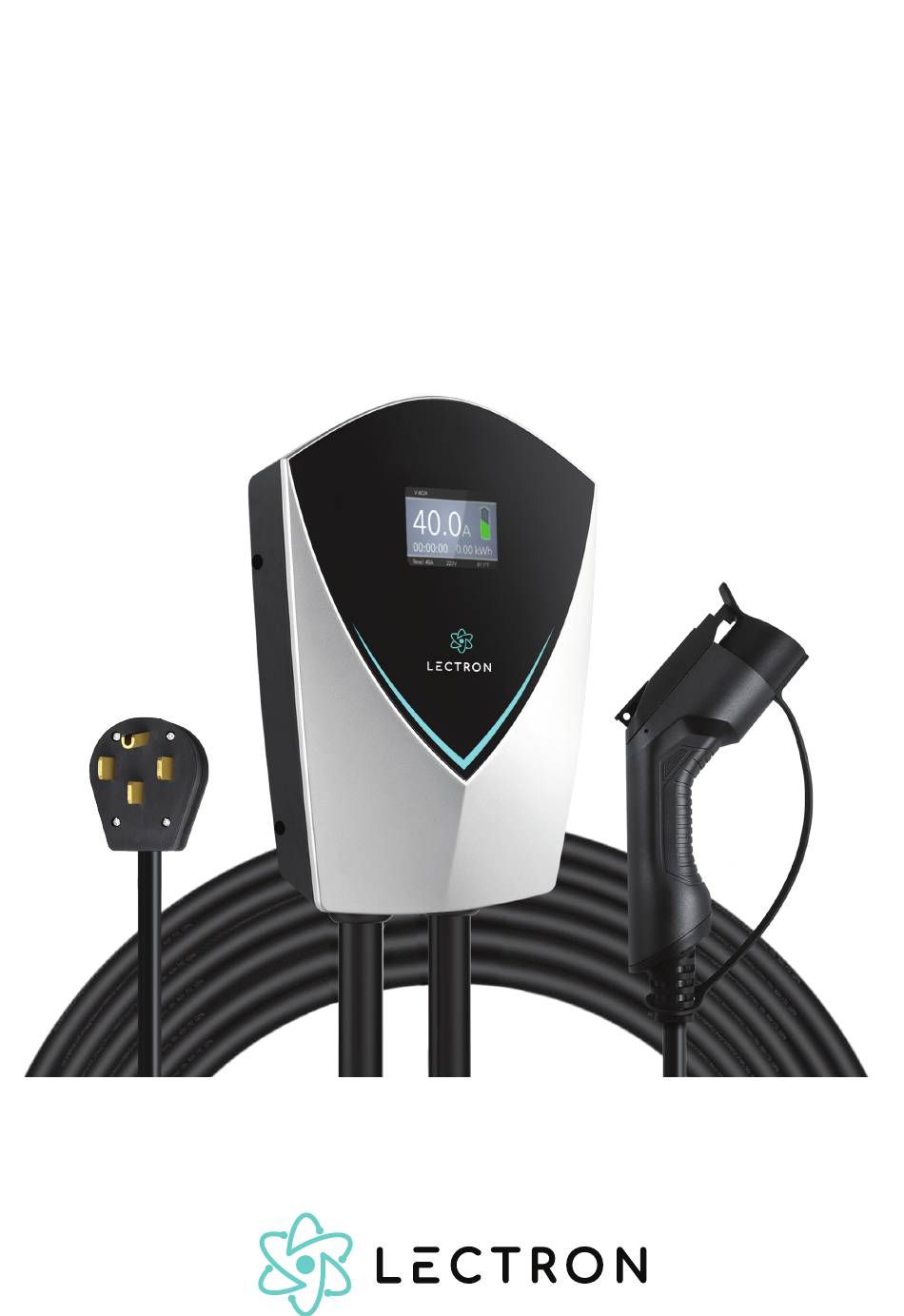

V-BOX 40A
EV Charging Station
USER MANUAL
Table des Matières
loading

Manuels Connexes pour Lectron V-BOX 40A

Sommaire des Matières pour Lectron V-BOX 40A

  • Page 1 V-BOX 40A EV Charging Station USER MANUAL...

  • Page 12: Estación De Carga

    Estación de carga V-BOX 40A MANUAL DEL USUARIO...

  • Page 23: Station De Recharge Ev

    V-BOX 40A Station de recharge EV MANUEL DE L'UTILISATEUR...

  • Page 24: Dans La Boîte

    Dans la boîte 1 x station de charge V-BOX 1 x crochet en J 1 x série de vis d'ancrage 1 x plaque de montage (plaque) 1 x série de vis de fixation + ancrages 4 x petites vis + bouchons (V-BOX) (crochet en J) 1 x papier de référence...

  • Page 25: Informations Sur La Sécurité

    3. Ne laissez pas tomber la station de charge ou la poignée. 4. N'essayez pas de réparer le câble par vous-même. Contacter le service clients : contact@ev-lectron.com - pour obtenir de l'aide. 5. Lors de l'utilisation de votre station de charge, les précautions suivantes doivent être respectées :...

  • Page 26: État De La Charge

    État de la charge Charge Déconnecté Connecté Chargement Défauts Statut complète Bleu Le bleu de Roulements Vert Rouge solide roulement verts solide solide Preparation avant l'installation Retirer les petites vis avant de poser la plaque arrière. Le V-BOX a été réglé sur 4 (40A) par défaut. Pour ajuster les amplis, dévissez et retirez le couvercle en plastique qui est situé...

  • Page 27: Comment Installer

    Comment installer 1. En utilisant le papier de référence pour le perçage comme guide, marquez le mur où vous prévoyez d'installer la plaque de montage. Percez ensuite les trous. 2. Insérez les ancrages muraux. Ensuite, alignez la plaque de montage avec les trous et fixez-la au mur à...
  • Page 28 3. Fixez le crochet en J au mur, à environ 20 cm de la plaque de montage. 4. Fixez le V-BOX en alignant les fentes à l'arrière avec les languettes de la plaque de montage. Note: Ajustez le réglage de l'ampérage à l'arrière du V-BOX avant de le monter. Page 5...
  • Page 29 5. Insérez les vis courtes dans les trous situés sur les côtés de la V-BOX, puis placez les capuchons de vis sur le dessus. 6. Branchez le câble d'alimentation dans une prise NEMA 14-50. Page 6 Page 6...

  • Page 30: Chargement De Votre Véhicule

    Chargement de votre véhicule Note: Avant de commencer la charge, assurez-vous que votre véhicule est garé et que le moteur est éteint. 1. Branchez la poignée de charge sur le port de charge de votre véhicule. 2. Appuyez sur le bouton d'alimentation situé sur le côté du V-BOX pour l'allumer ou l'éteindre.

  • Page 31: Déconnexion Du Véhicule

    3. Les voyants du V-BOX affichent un état "vert roulant" pour indiquer que votre véhicule se recharge avec succès. Vous pouvez également vérifier l'état de charge en consultant le tableau de bord de votre véhicule. Déconnexion du véhicule 1. Les voyants s'allument en vert fixe lorsque la charge est terminée. Éjectez la poignée en appuyant sur le bouton situé...

  • Page 32: Câblage Du V-Box

    2. Enroulez soigneusement votre câble de chargement et accrochez-le au crochet en J. Placez la poignée dans l'étui situé en haut. Câblage du V-BOX Important: Coupez toujours votre disjoncteur avant toute installation de câble. Le câblage ne doit être effectué que par un électricien qualifié. Page 9 Page 9...
  • Page 33 34 x 24 x 10 cm Poids : 5,81 kg Température de fonctionnement : De -30 °C à 50 °C Matériaux : Alliage ABS + PC Obtenir plus de soutien Scannez le code QR ci-dessous ou envoyez-nous un email à contact@ev-lectron.com. www.ev-lectron.com Fabriqué en Chine...
