FR FRANCAIS
KIT DE FUSIBLES MIDI 30 A
Le FK30 est conçu pour permettre une installation simple et soignée des
fusibles sur les systèmes à double batterie. Le FK30 est parfait pour la
connexion de sortie de la batterie auxiliaire BCDC1212T.

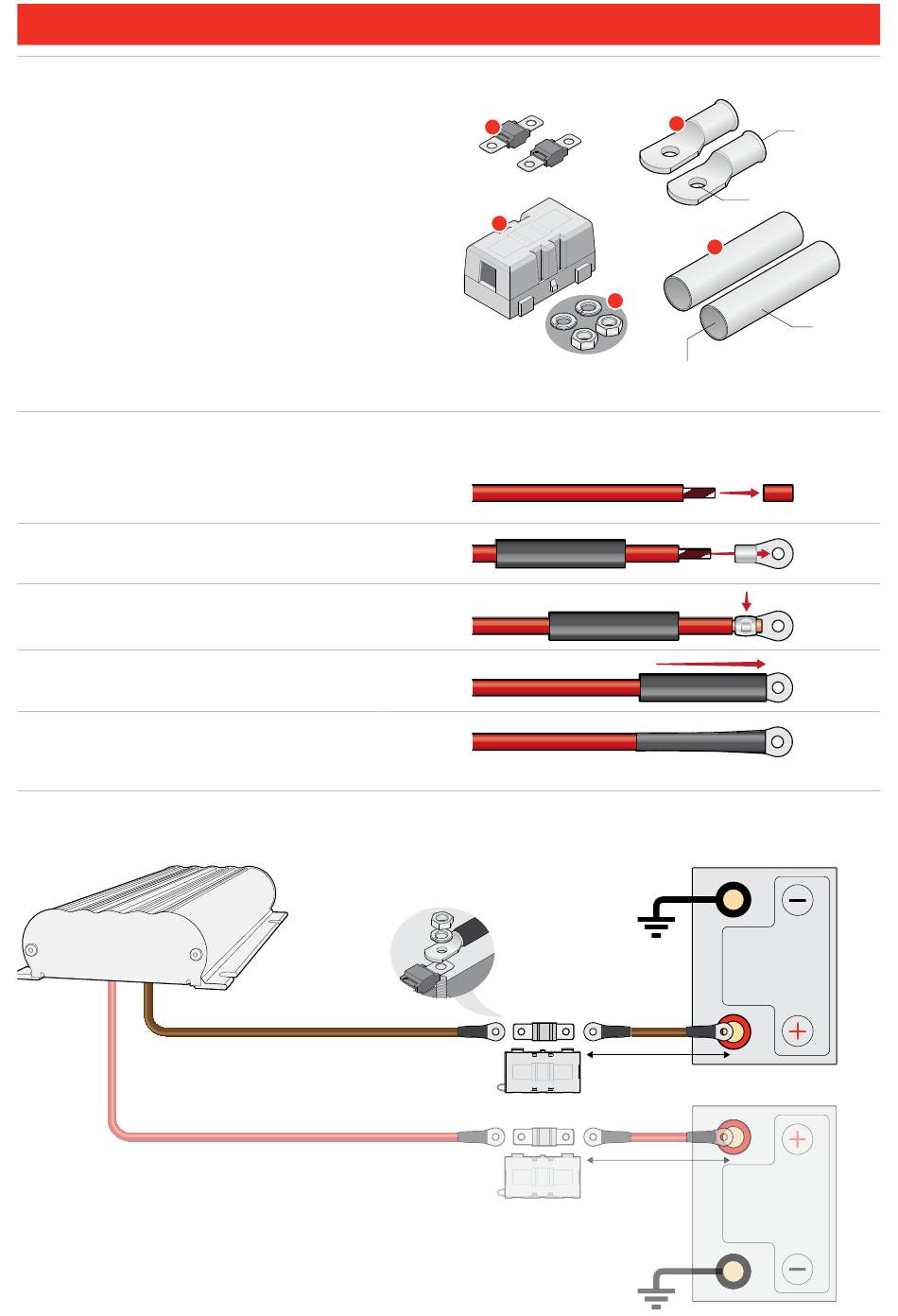

Non. Pièce
1 Fusible MIDI 30 A (un de rechange)
2
Porte-fusible
Écrou et rondelle élastique adaptés au porte-
3
fusible
4
Cosse*
5 Gaine thermorétractable
*Les cosses fournies sont destinées à un câble de 10 mm². Si vous utilisez
un calibre de câble plus petit, insérez-le avec le conducteur replié ; si
vous utilisez un calibre de câble plus grand, procurez-vous une cosse plus
grande.
COSSE ET GAINE THERMORÉTRACTABLE
Dénudez suffisamment l'extrémité du câble pour garantir que
l'isolant ne pénètre pas dans le corps de la cosse une fois
complètement inséré.
Faites glisser la gaine thermorétractable sur le câble, puis insérez
les fils dénudés dans le corps de la cosse.
Sertissez la cosse à l'aide de l'outil de sertissage approprié.
Faites glisser la gaine thermorétractable pour recouvrir partiellement
la cosse, laissant la languette de la cosse exposée.
Rétractez la gaine thermorétractable.
INSTALLATION BCDC1212T
Connexion de sortie de la batterie auxiliaire.
1
Quantité
2
1
2
2
2
2
Fusible 30 A
(et porte-fusible)
Fusible 23 A
(et porte-fusible)
4
10 mm²
5 mm
5
3
12 mm
Batterie
auxiliaire
< 150 mm (6")
< 150 mm (6")
Batterie de
démarrage
40 mm
