Siemens RCR10/433 Mode D'emploi page 2

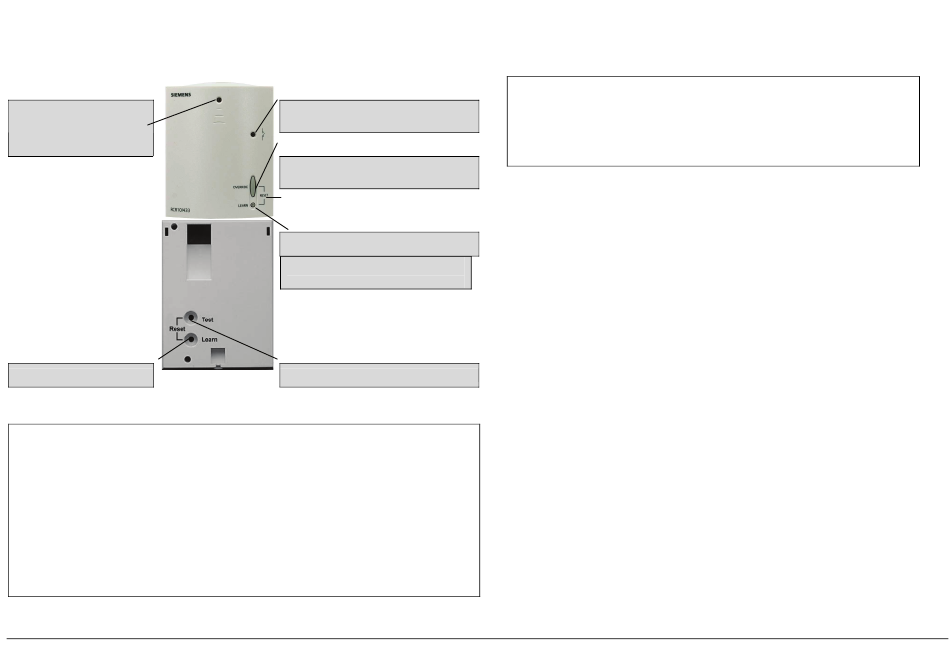

Récepteur vue avant
Indicateur LED
Le signal est bon quand la LED
clignote en vert.
Une LED rouge clignotante
indique qu'il n'y a aucun signal.
Émetteur vue arrière
Bouton Learn
Libérer le télégramme Learn
Récepteur vue avant
Mise en service du récepteur Siemens
L'émetteur RDH10RF et le récepteur RCR10/433 sont réglés pour communiquer (associés) en usine.
S'ils perdent la communication, il faut les réassocier à l'aide des instructions suivantes.
1. Réarmer le récepteur en appuyant simultanément sur les boutions LEARN et OVERRIDE pendant 4
secondes.
2. Appuyer sur le bouton LEARN et le relâcher. Ceci place le récepteur en mode LEARN (association).
3. Appuyer sur le bouton LEARN au dos de l'émetteur et le relâcher.
4. Une LED verte clignotante indique un bon signal, une LED rouge clignotante indique qu'il n'y a aucun
signal.
5. Pour tester la transmission, appuyer sur le bouton TEST sur l'émetteur, active le relais dans le
récepteur indépendamment de la température. Le symbole RF TEST apparaît sur l'afficheur du
régulateur.
6. La LED orange indique que le relais est activé.
B3070fr / 03.03.2010
LED du relais
La LED orange indique que le relais est
activé.
Bouton OVERRIDE
Appuyer sur ce bouton pour écraser les
valeurs de l'émetteur.
RESET: Appuyer sur les boutons LEARN et
OVERRIDE pendant 4 secondes pour effacer
toutes les adresses de l'émetteur.
Bouton LEARN
Appuyer sur le bouton pour acquérir une
adresse d'émetteur.
Bouton TEST
Utilisé pour tester la transmission.
RDH10RF/SET
Subject to alteration
REMARQUE :
Vous pouvez appuyer sur le bouton OVERRIDE sur le récepteur pour commuter
manuellement ON/OFF en cas d'émetteur ou de protocole de transmission défectueux.
REMARQUE :
Vous devez refaire la procédure de mise en service de l'ensemble pour rétablir la
communication entre l'émetteur et le récepteur.
