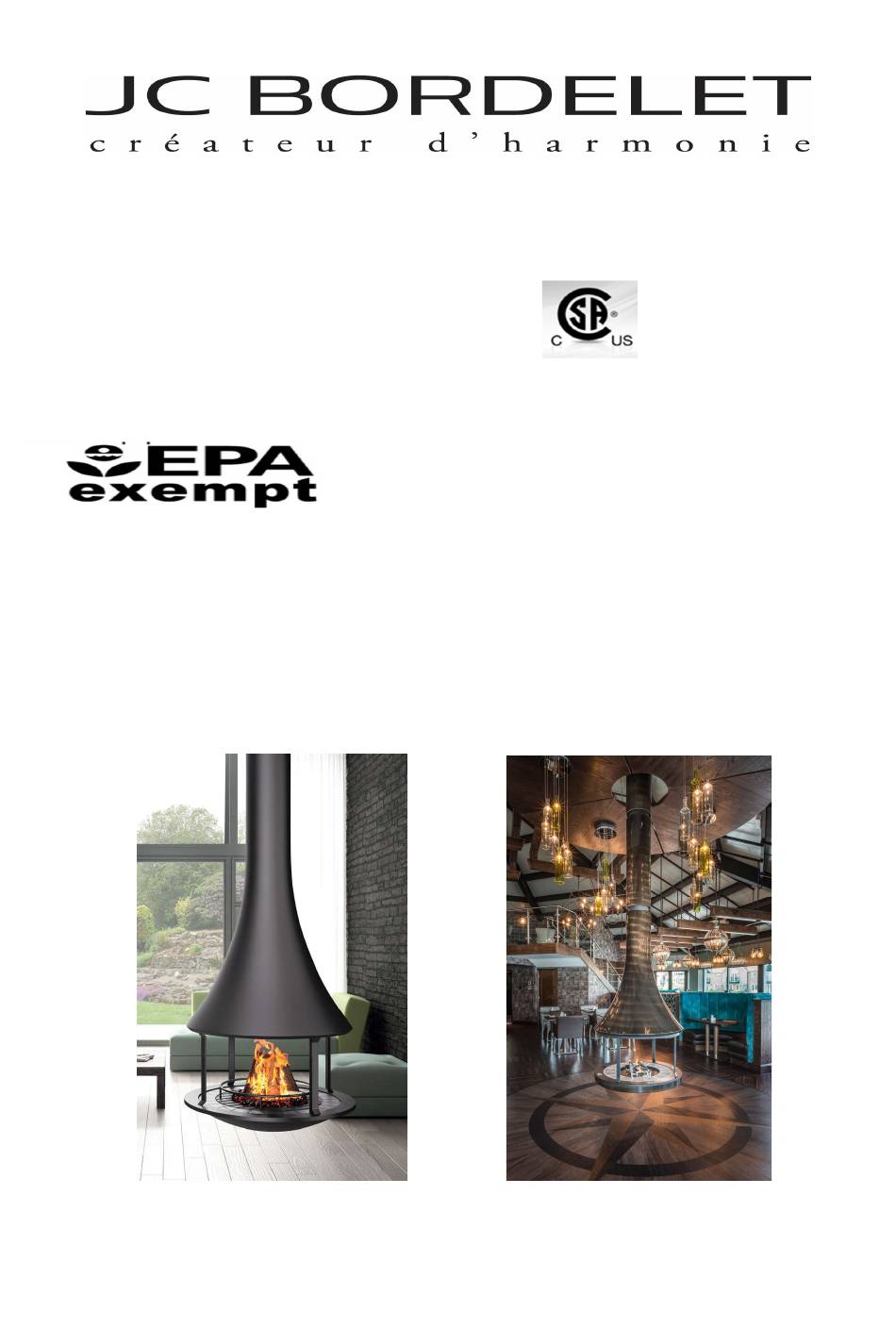

MANUEL D'INSTALLATION, D'ENTRETIEN ET D'UTILISATION DU FOYER OUVERT
CENTRAL ZELIA 908CFO et 908CFOCOL (peint et laqué)
Testé et approuvé selon les normes ULC-S610 et UL 127 par :
Fabriqué par : BORDELET INDUSTRIE S.A.S. – Z.I. de Lhérat – 63310 RANDAN - FRANCE
Cet appareil est :
Le fabriquant se réserve le droit de mettre à jour périodiquement ce manuel et il ne sera pas tenu
responsable des problèmes, des préjudices ou des dommages résultant de l'utilisation ou de la
mauvaise utilisation des informations contenues dans ce document.
L'installateur est tenu de lire attentivement ces consignes et remettre ce manuel au client pour des
références ultérieures après l'installation.
1
Publicité
Manuels Connexes pour JC BORDELET ZELIA 908CFO
Sommaire des Matières pour JC BORDELET ZELIA 908CFO
- Page 1 MANUEL D’INSTALLATION, D’ENTRETIEN ET D’UTILISATION DU FOYER OUVERT CENTRAL ZELIA 908CFO et 908CFOCOL (peint et laqué) Testé et approuvé selon les normes ULC-S610 et UL 127 par : Fabriqué par : BORDELET INDUSTRIE S.A.S. – Z.I. de Lhérat – 63310 RANDAN - FRANCE Cet appareil est : Le fabriquant se réserve le droit de mettre à...
- Page 2 AVERTISSEMENT : N’essayez pas de modifier ou d’altérer la construction du foyer ou ses composants. Toute modification ou changement de construction peut entraîner l’annulation de la garantie et de tous les certificats d’homologation de ce système. Dans ce cas, JC Bordelet S.A.S. ne sera pas tenu responsable pour toutes lésions ou dommages.
- Page 3 SOMMAIRE 1. RÉGLES DE SÉCURITÉ POUR L’UTILISATION DU FOYER 2. LE FOYER 2.1 INTRODUCTION 2.1.1 Pièces requises 2.2 INSTALLATION DU FOYER 2.2.1 Consolidation de l’emplacement platine porteuse et du support de fixation Tableaux 1 Poids du foyer suspendu ZELIA 908 2.2.2 Installation de la plaque de foyer 2.2.3 Installation des prolongations, de la platine cache plafond et du foyer sur le support de fixation / raccordement de la cheminée...
- Page 4 Brulez un papier de journal enroulé à l’intérieur du foyer vers le conduit du foyer pendant quelques minutes. 6. N’utilisez que la grille fabriquée par Jc Bordelet S.A.S pour faire un feu. Ne brûlez que la quantité de combustible acceptée (20 kg max soit 44 lbs).Ne surchargez pas votre foyer (feu violent).
- Page 5 Avertissement : Ne laissez jamais sans surveillance des enfants et des bébés lorsqu’il y a un feu allumé dans le foyer. La température des surfaces en métal peut souvent atteindre 100 °C (212 °F) ce qui pourrait provoquer de graves brûlures. Avertissement : N’allumez jamais un feu de bois directement sur la plaque de foyer ou par terre.
- Page 6 Installez le foyer seulement comme il est décrit dans ce manuel et n’utilisez que les pièces fournies par JC Bordelet S.A.S. Ce foyer ne doit servir que comme une source de chaleur supplémentaire. Une source de chaleur permanente et suffisante doit être déjà...
- Page 7 TABLEAU 1 : POIDS DU FOYER SUSPENDU ZELIA 908 (approx.) (avec par ex. Cheminée SECURE-TEMP ASHT + 10’’ épaisseur de la paroi 25 mm (1’’) ) (hauteur de l'installation du sol au plafond : Min. 2.43 m (8’) – Max. 4m ( 13’-1 1/2”) Poids du foyer Support de Longueur et...
- Page 8 2.2.3 Installation des prolongations, de la platine cache plafond et du foyer sur le support de fixation / raccordement de la cheminée: 1. Vérifiez que la structure soit suffisamment renforcée comme détaillé au paragraphe 2.2.1. Installez le platine porteuse et le support de fixation / raccordement cheminée au-dessus du plafond en vérifiant qu’ils soient parfaitement...
- Page 9 Vue du foyer central ZELIA 908 388 mm (15.3’’) Attention : Le foyer ZELIA 908 central doit garder une distance de sécurité minimum de 1,20m (48’’) 360° autour du foyer par rapport à tous matériaux combustibles. Pour la prolongation simple paroi du foyer, la distance de sécurité minimum doit être de 45 cm (18’’) autour de tous matériaux combustibles.
- Page 11 Installation sur plafond plat du support de fixation sur la platine porteuse. Boulonner le support de fixation au platine porteuse (boulons 2x10 mm / 3/8’’) Installation sur plafond incliné du support de fixation sur la platine porteuse. Boulonner le support de fixation au platine porteuse (boulons 2x10 mm / 3/8’’)
- Page 13 2.2.4 INSTALLATION DE LA CHEMINÉE : 1. Pour obtenir des performances optimales, la hauteur minimum de la cheminée à partir de chambre de combustion jusqu’au faîtage doit être comprise entre 4,6 m (15’) et 5,2 m (17’). Une hauteur plus élevée augmentera le tirage et diminuera la production de fumée. Dans le cas d’une installation d’une cheminée de hauteur minimum, les conditions de fonctionnement doivent être optimales : respect des 45 cm de longueur de conduit (18”) avant tout dévoiement et respect total des consignes d’installation du fabricant de cheminée.
- Page 14 2.2.5 Installation typique avec dévoiement : ATTENTION : La distance de sécurité entre la rallonge de conduit JC Bordelet et tout matériau combustible ne doit pas être inférieure à 45 cm (18’’). La distance entre tout dévoiement et le plafond ne doit pas être inférieure à 45 cm (18’’).
- Page 15 2.2.6 Installation du collet de fixation anti-balancement ATTENTION : Dans le cas de l’installation du foyer avec une hauteur sous plafond de 4m (13’), un collet de fixation anti-balancement est nécessaire. Il doit être installé entre 1.83 m (6’) et 2.13 m (7’) pour stabiliser et éviter tout risque de balancement qui pourrait, avec le temps, desserrer les attaches et fragiliser les rallonges de conduit et le support de fixation.
- Page 16 charpente ou du bois flottant provenant de l’océan contenant du sel ou d’autres produits chimiques qui pourrait corroder les pièces métalliques du foyer et de la cheminée. Attention : Ne brûlez pas de charbon car le charbon incandescent risque de créer de l’oxyde de carbone pouvant provoquer des troubles graves ou même la mort de tout être vivant.
- Page 17 Toujours charger le bois au-dessus de la grille pour permettre un flux d’air primaire suffisant et empêcher l’endommagement du pare-feu . Disposez toujours les bûches au-dessus de la grille. Le foyer brûlera correctement avec 2 / 3 bûches (Max. 9 kg, soit 20 lbs) distancées de 1 à 2 pouces pour permettre à...
- Page 18 fonctionnement optimale le plus vite possible. Afin d’améliorer l’efficacité de la combustion et pour réduire la quantité de créosote qui s’accumule un petit feu intense est préférable à grand feu couvant. Les meilleures performances seront atteintes en ajoutant du bois à un bon lit de braises afin d’atteindre une combustion vive.
- Page 19 ATTENTION : N’utilisez que des bûches écologiques conformes aux consignes indiquées dans la norme ULC/ORD-C127-M1990, Bûches Composites. Avant leur utilisation veuillez lire attentivement les avertissements et consignes indiquées sur l’emballage. Ne touchez pas et ne remuez pas la position des bûches lorsqu’elles brûlent. Brûler plus de sept (7) bûches à la fois (9,5 kg max.
- Page 20 ces problèmes isolez correctement la cheminée si elle est installée à l’extérieur. Si des problèmes de tirage causés par une température très basse demeurent, même avec une isolation adéquate autour de la cheminée, nous vous conseillons de préchauffer la cheminée en gardant un papier de journal allumé...
- Page 21 1. Enlevez les pares-feux en utilisant le gant. Soulevez partiellement une grille et balayez les cendres dans le cendrier. Sortez les deux parties de la grille en faisant attention à ce que toutes les cendres soient complètement refroidies. Retirez le cendrier et vider les cendres dans un conteneur métallique avec un couvercle étanche.
- Page 22 2.4.6 Liste des pièces de rechange pour le foyer ZELIA 908 central Illustration Désignation N° pièce Grille de foyer Pare-feu (x3) PF908CFO Arrivée d’air de combustion (option recommandée)
- Page 23 La base de la cheminée doit être obligatoirement installée sur un support de fixation JC Bordelet afin d’assurer le montage et la fixation appropriée du foyer suspendu. L’installateur agrée qualifié est le seul responsable pour toute mauvaise installation ne remplissant pas les normes ULC-S610 et UL127, les normes de construction locales et nationales, et le manuel d’installation, d’utilisation et d’entretien livré.
- Page 24 défectueux au distributeur local de Bordelet Industrie S.A.S afin d’assurer la demande de garantie. Afin de pouvoir bénéficier de cette garantie, l’acheteur initial doit tout d’abord recevoir une autorisation écrite par le distributeur local de Bordelet Industries S.A.S. et travailler avec l’installateur initial pour expédier port payé...
