4. Explications des symboles figurant sur l'appareil
Conforme aux directives européennes pertinentes.
Double isolation : toutes les pièces de l'appareil qui sont sous
tension disposent d'une double isolation.
Danger ! Respectez les consignes du manuel d'utilisation !
Tension dangereuse!
Ce produit ne doit pas être jeté avec les ordures ménagères
lorsqu'il est arrivé en fin de vie mais il doit être apporté au
centre de collecte pour le recyclage des appareils électriques et
électroniques.
L'appareil est conçu pour réaliser des mesures dans les
installations côté bâtiments. Par exemple pour réaliser des
CAT III
mesures sur les tableaux de distribution, les disjoncteurs, le
câblage, les commutateurs, les prises d'installations fixes, les
appareils à usage industriel ainsi que les moteurs fixes.
L'appareil est également conçu pour effectuer des mesures à la
source de l'installation de basse tension. Par exemple, les
CAT IV compteurs et les mesures sur les systèmes de régulation de
l'ondulation et les dispositifs de protection contre les
surintensités pr
V DC
Tension continue
V AC
Tension alternative

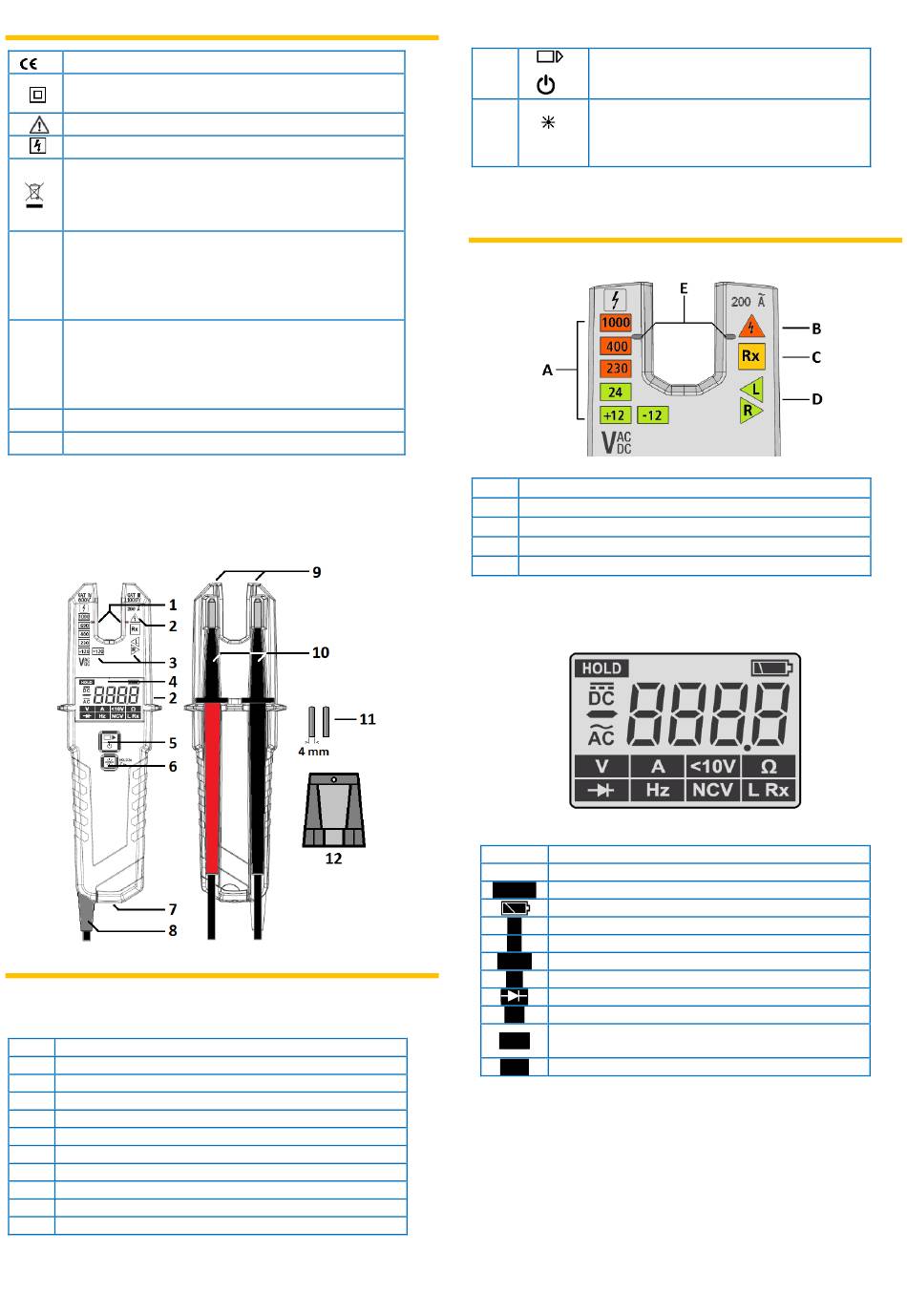

5. Eléments de commande et douilles de
raccordement
1 Capteurs pour la mesure du courant (E)
2 NCV-Affichage / Capteur
3 LED-Affichage
4 LCD-Affichage
5, 6 Touches de fonction (sens voir ci-dessous.)
7 Compartiment à piles
8 Connexion pour câble de test
9 Boutons de navigation
10 Câble de contrôle
11 Manchons de contact Ø 4 mm
12 Housse de protection
Les touches de fonction et leurs significations
Bouton de sélection des fonctions
5
Interrupteur principal
Illumination ponctuelle (Lampe de poche) / Rétro-
éclairage
6
HOLD 3s Congélation de données (conserver la valeur
affichée)
6. L'écran et ses symboles
LED- Affichage
A Tension AC + DC (12 bis 1000 V)
B NCV / Tension dangereuse!
C Mesure de la résistance / Contrôle de continuité
D Indication du sens de rotation(L = gauche, R = droite)
E Capteurs pour la mesure du courant (marqueur(s))
LCD-Affichage
DC
Tension/courant continus
AC Tension/courant alternatifs
xHOLDx
Congélation de données (conserver la valeur affichée)
Pile faible
iVi Mesure de tension
iAi
Mesure du courant
i<10Vi
Mesure de tension < 10 V
ii Mesure de la résistance
Test de diode
iHzi
Mesure de fréquence
Testeur de tension sans contact
INCVi
(Non Contact Voltagetester)
iL Rxi Contrôle de continuité
