Inserimento del materiale
4 Inserimento del materiale
4.1 Inserimento del materiale in rotoli

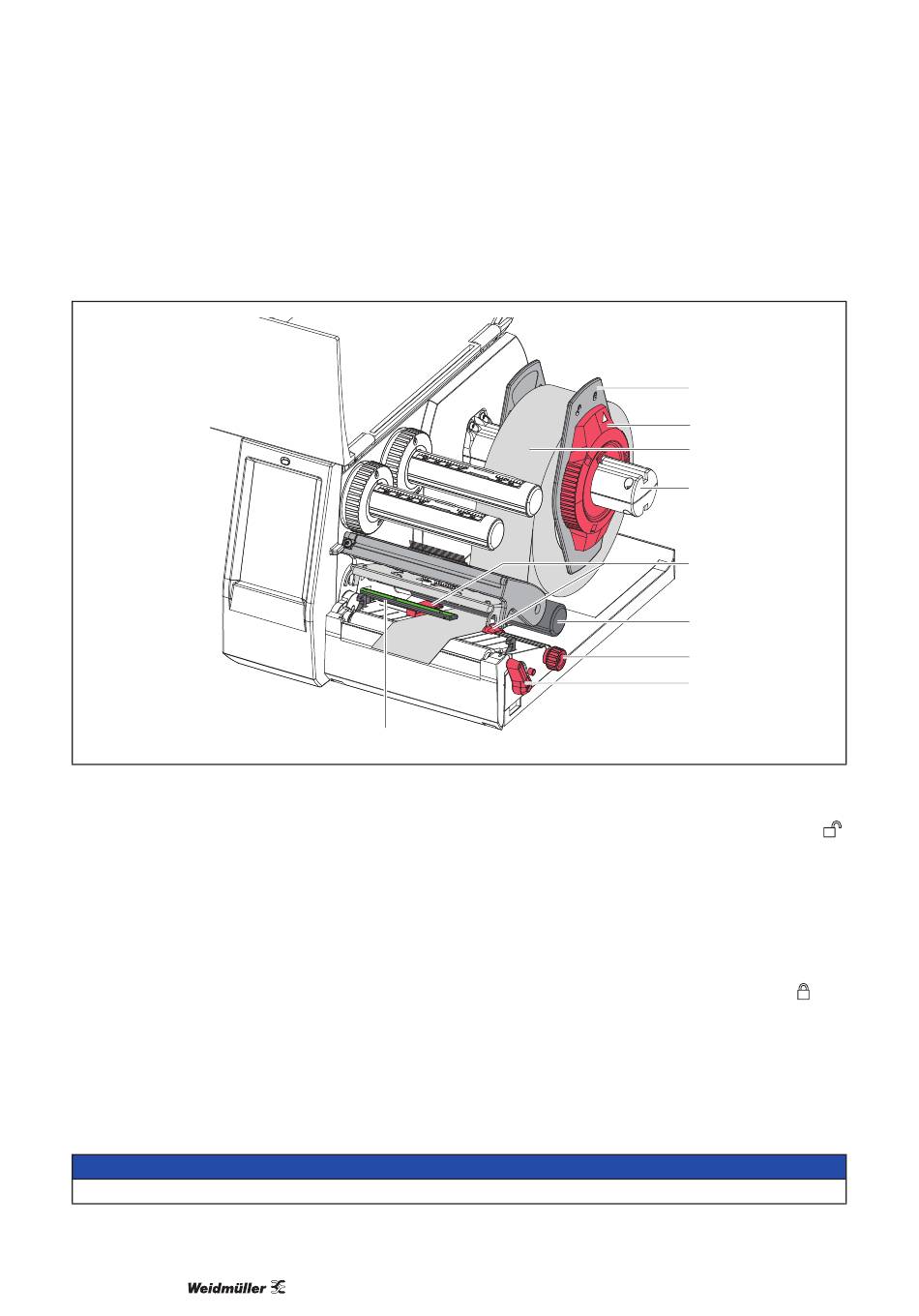

Figura 9 Inserimento del materiale in rotoli
f Ruotare l'anello di regolazione (2) in senso antiorario in modo tale che la freccia sia rivolta sul simbolo
allentando così la flangia regolabile (1).
f Staccare la flangia regolabile (1) dal portarotoli (4).
f Spingere il rotolo di materiale (3) sul portarotoli (4) in modo tale che il lato da stampare del materiale sia
rivolto verso l'alto.
f Applicare la flangia regolabile (1) sul portarotoli (4) e spingere fino a quando le due flange regolabili non
aderiscono al rotolo di materiale (3) e non si riscontra una sensibile resistenza alla spinta.
f Ruotare l'anello di regolazione (2) in senso orario in modo tale che la freccia sia rivolta sul simbolo ,
bloccando così la flangia regolabile (1) sul portarotoli.
f Ruotare la leva (8) in senso antiorario per aprire la testina di stampa.
f Regolare la flangia regolabile (5) con l'ausilio della manopola zigrinata (7) in modo tale che
il materiale passi tra le due flange regolabili.
f Condurre il materiale sotto il rullo di rinvio (6) attraverso l'unità di stampa.
Condurre il materiale sotto la barriera fotoelettrica delle etichette (9).
330
All manuals and user guides at all-guides.com
9
ATTENZIONE
1
2
3
4
5
6
7
8
,
