Endress+Hauser Proline Promass I 300 Manuel De Mise En Service page 42

Raccordement électrique
42
1

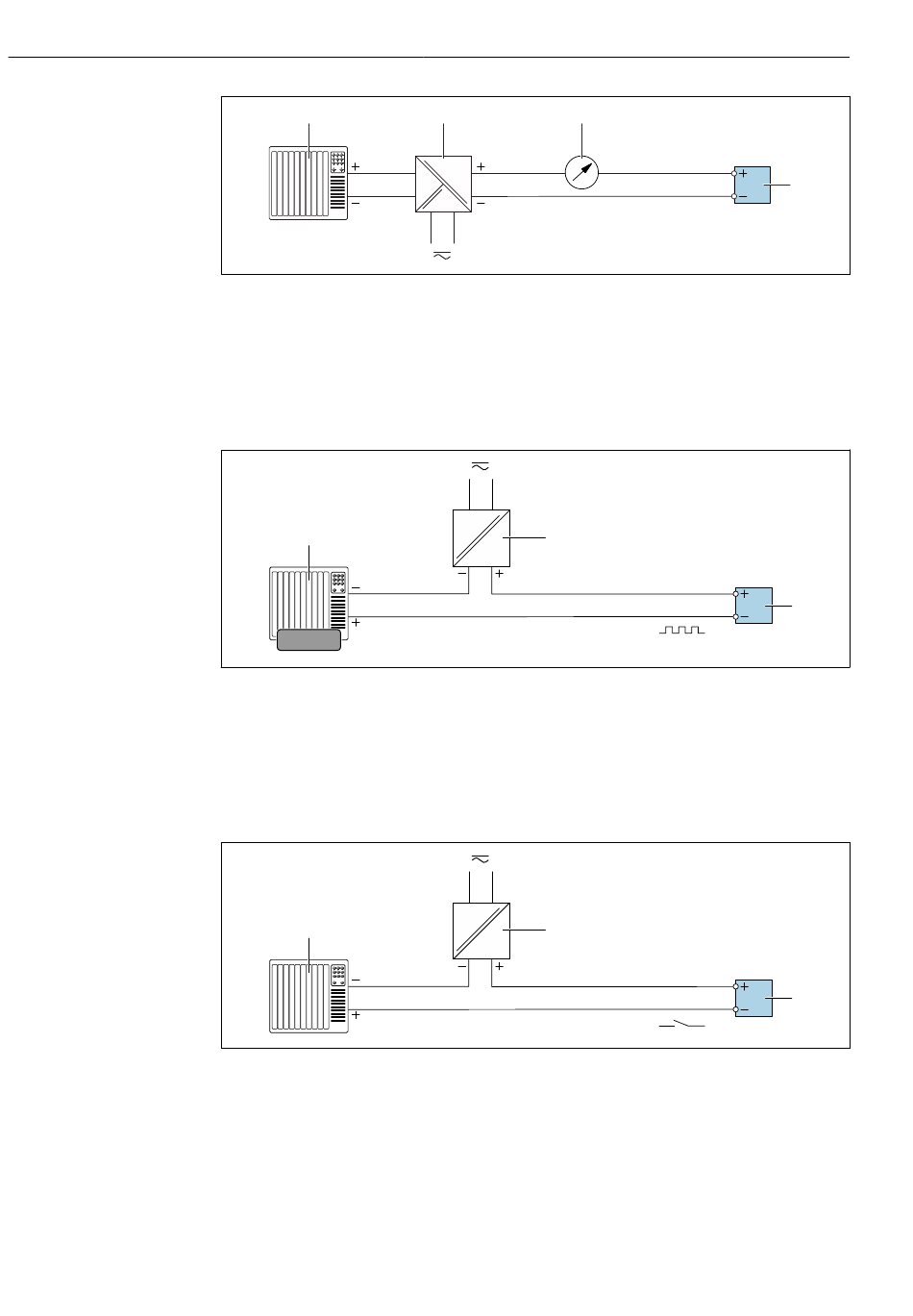

 13 Exemple de raccordement pour sortie courant 4-20 mA (passive)
1 Système d' a utomatisation avec entrée courant (p. ex. API)
2 Barrière active pour alimentation électrique (p. ex. RN221N)
3 Unité d' a ffichage analogique : observer la charge maximale
4 Transmetteur
Impulsionimpulsion/fréquence
1
12345
 14 Exemple de raccordement pour sortie impulsion/fréquence (passive)
1 Système d' a utomatisation avec entrée impulsion/fréquence (p. ex. API avec résistance pull-up ou pull-down
10 kΩ)
2 Alimentation électrique
3 Transmetteur : respecter les valeurs d' e ntrée →  244
Sortie tout ou rien
1
 15 Exemple de raccordement pour la sortie tout ou rien (passive)
1 Système d' a utomatisation avec entrée tor (p. ex. API avec résistance pull-up ou pull-down 10 kΩ)
2 Alimentation électrique
3 Transmetteur : respecter les valeurs d' e ntrée →  244
Proline Promass I 300 PROFIBUS PA
2 3
4...20 mA
2
2
4
A0028759
3
A0028761
3
A0028760
Endress+Hauser
