Proline Promass I 300 PROFIBUS PA
Endress+Hauser
ES
C
–
+
2.

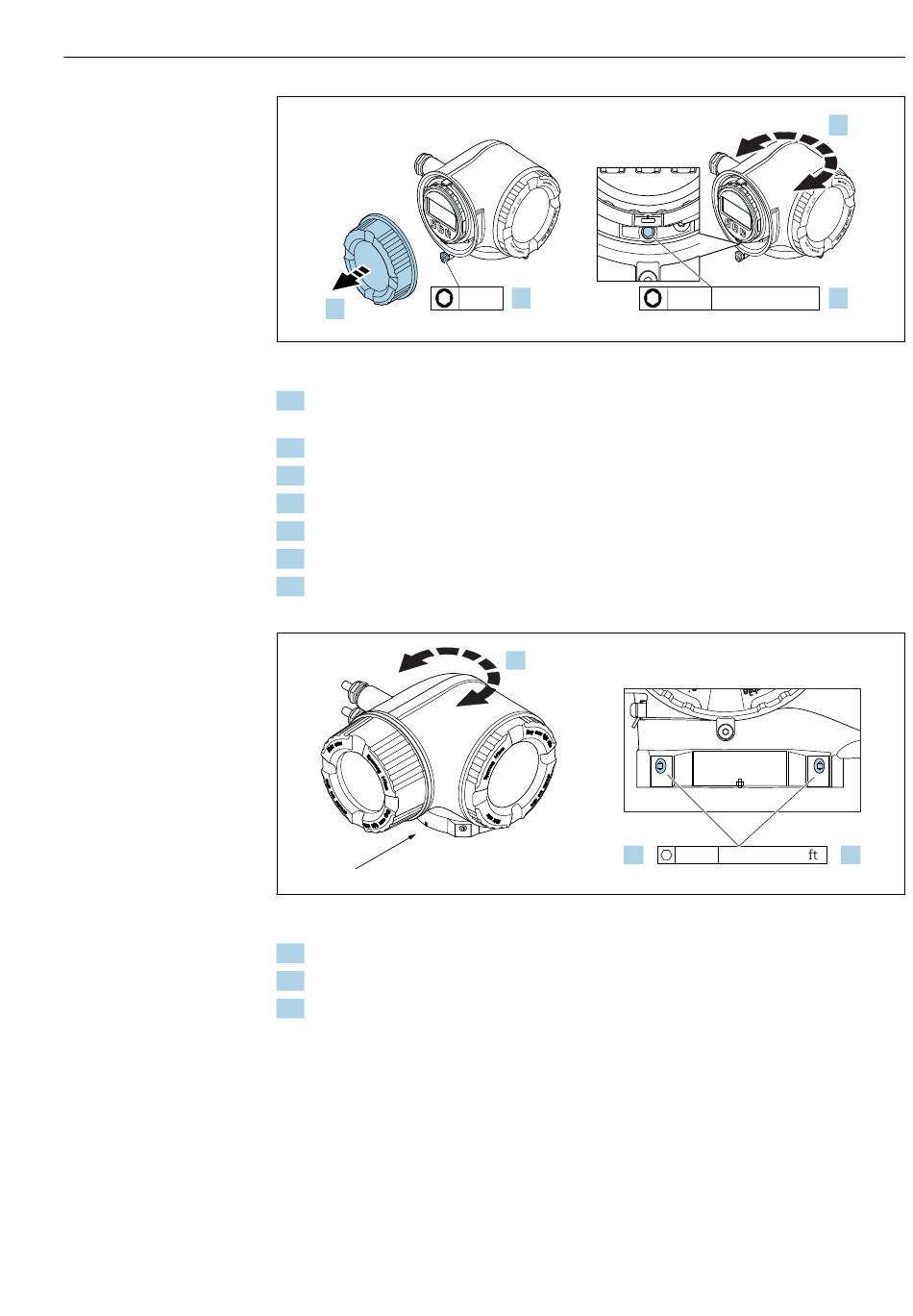

 7 Boîtier en version non Ex
1. Selon la version d' a ppareil : desserrer le crampon de sécurité du couvercle du
compartiment de raccordement.
2. Dévisser le couvercle du compartiment de raccordement.
3. Desserrer la vis de fixation.
4. Tourner le boîtier dans la position souhaitée.
5. Visser la vis de fixation.
6. Visser le couvercle du compartiment de raccordement.
7. Selon la version de l' a ppareil : fixer le crampon de sécurité du couvercle du
compartiment de raccordement.
A
 8 Boîtier Ex
1. Desserrer les vis de fixation.
2. Tourner le boîtier dans la position souhaitée.
3. Serrer les vis de fixation.
6.2.5 Rotation du module d'affichage
Le module d' a ffichage peut être tourné afin de faciliter la lecture et la configuration.
E
3 mm 1.
2.
ES
C
–
+
E
4 mm 7 Nm (5.2 lbf ft)
A
1.
4 mm 7 Nm (5.2 lbf )
Montage
4.
3.
A0029993
3.
A0043150
