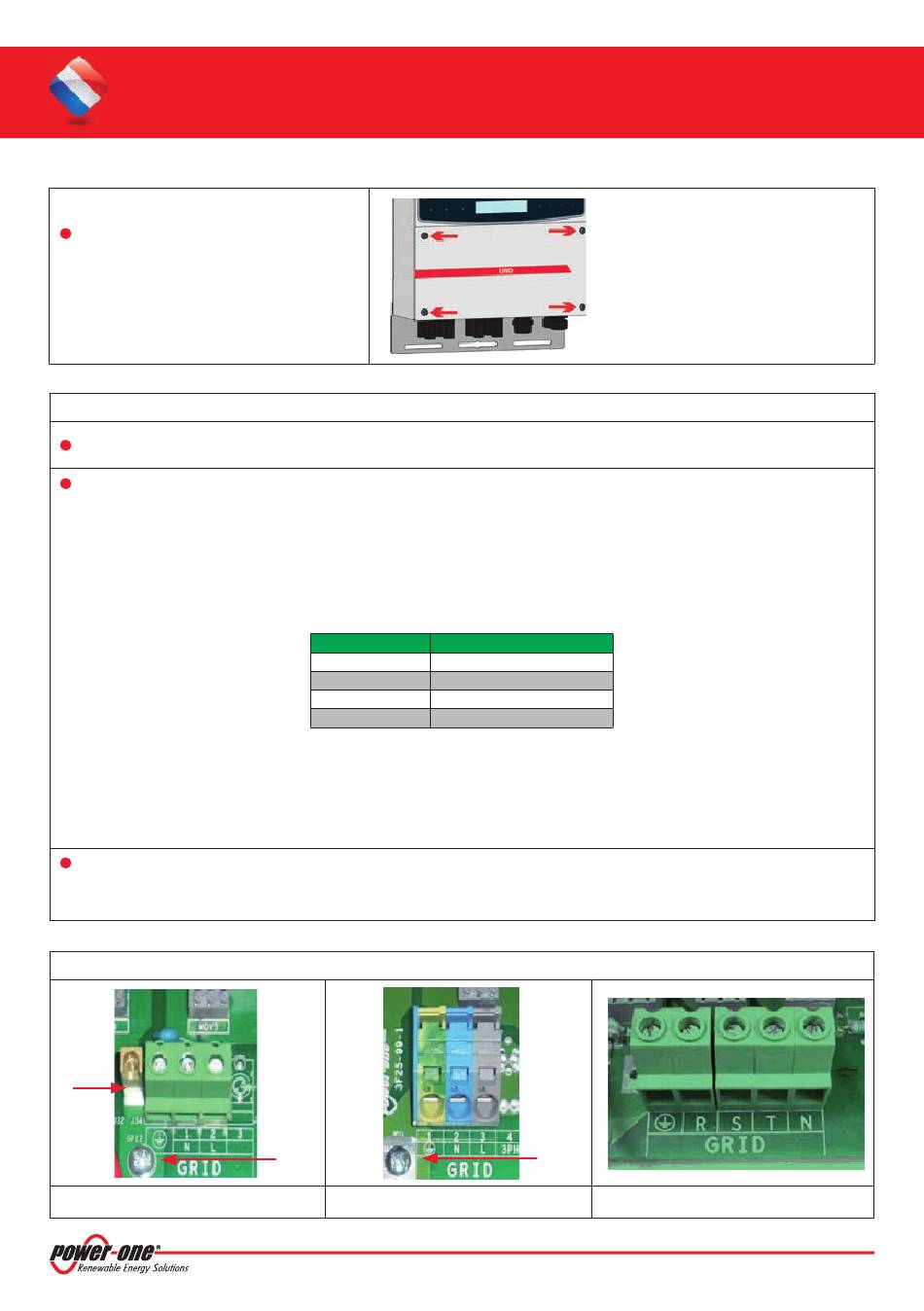

manuel d'installation et de configuRation
des onduleuRs photoVoltaÏQues auRoRa
Enlever le panneau frontal de
l'onduleur en agissant sur les vis
situées sur le panneau, au moyen de
la clé Torx T20 fournie dans le sachet
d'accessoires.
Veiller à ce que la ligne CA soit déconnectée.
Placer le presse-étoupe M25/M32/M40 dans le trou prévu au passage des câbles CA et faire passer le câble
pour le raccordement au réseau CA et le raccordement PE. Utiliser ces types de câbles :
• Onduleur monophasé : câble à trois conducteurs (L+N+PE)
• Onduleur triphasé avec connexion au réseau en triangle : câble à quatre conducteurs (R+S+T+PE)
• Onduleur triphasé avec connexion au réseau en étoile : câble à cinq conducteurs (R+S+T+N+PE)
Le tableau ci-dessous montre les intervalles de serrage des presse-étoupes fournis dans le sachet
d'accessoires avec les onduleurs.
Au cas où le câble jaune-vert de protection ne serait pas le même que le câble de connexion au réseau,
utiliser l'un des trous présents et le presse-étoupe correspondant M20 fourni dans le sachet d'accessoires.
Veiller à ce que le câble choisi pour le raccordement ait un diamètre externe compatible avec le presse-
étoupe à travers lequel il doit être inséré à l'intérieur de l'onduleur.
Connecter les câbles, tout en respectant la position du conducteur de terre (PE). Dans les modèles PVI-
3.0/3.6/4.2/5000/6000-TL-OUTD, il est également possible de relier le conducteur de terre à la vis de fi xation
de la carte au moyen d'une cosse à oeillet ou à fourche (détail [f]).
[g]
pVi-3.0/3.6/4.2-tl-outd
5.1 RaccoRdements cÔtÉ ca
Presse-étoupe
M20
M25
M32
M40
dÉtails de la conneXion au RÉseau
[f]
pVi-5000/6000-tl-outd
8 - fR
Intervalle de fi xation
7 – 13 mm
10 – 17 mm
13 – 21 mm
19 – 28 mm
[f]
panneau frontal : vis de
protection du panneau.
pVi-10.0/12.5-tl-outd
