Démontage de l'accessoire
1. Réglez l'appareil sur une surface plane.
2. Tournez le bouton dans le sens contraire des aiguilles d'une
montre pour desserrer le coupleur (Fig. 3).
3. Appuyez et maintenez enfoncé le bouton de déclenchement (Fig. 5).
4. Retirez l'accessoire du coupleur (Fig. 4).
INSTALLATION ET RÉGLAGE DE LA POIGNÉE
Installation de la poignée
1. Poussez le manche sur le tube supérieur de l'arbre (Fig. 6).
Assurez-vous que la ouverture du boulon font face vers la droite
(Fig. 6).
2. Insérez le boulon dans son trou et poussez-le à travers (Fig. 6).
Serrer la boulon avec un tournevis à tête plate, mais ne pas
serrer la boulon complètement.
3. Maintenez l'unité en position d'utilisation (Fig. 14). Déplacez le
manche vers le haut ou le bas sur le tube supérieur pour trouver
une position confortable (Fig. 6). S'assurer que la poignée est
placée au-delà de l'extrémité de l'étiquette de sécurité (Fig. 6).
4. Serrer la boulon avec un tournevis à tête plate jusqu'à ce que la
poignée soit bien serrée.
Réglage de la poignée
Si la poignée doit être ajustée :
1. Desserrer le boulon avec un tournevis à tête plate (Fig. 6).
2. Maintenez l'unité en position d'utilisation (Fig. 14). Déplacez le
manche vers le haut ou le bas sur le tube supérieur pour trouver
une position confortable (Fig. 6). S'assurer que la poignée est
placée au-delà de l'extrémité de l'étiquette de sécurité (Fig. 6).
3. Serrer la boulon avec un tournevis à tête plate jusqu'à ce que la
poignée soit bien serrée.
INSTALLATION DE LA BANDOULIÈRE (FACULTATIF)
1. Poussez la courroie à travers la fente centrale de la boucle (Fig. 7).
2. Repliez la sangle et faites-la passer dans la fente inférieure de la
boucle (Fig. 7).
3. Placez la bandoulière par-dessus la tête de l'opérateur et sur
l'épaule gauche.
4. Démarrez l'appareil. Reportez-vous à la section Démarrage et arrêt.
5. Enclenchez l'attache sur la boucle/harnais de la bandoulière (Fig. 8).
6. Ajustez la bandoulière en fonction de l'opérateur (Fig. 9). Tirez la
boucle vers le haut pour desserrer la bandoulière. Tirez la
bandoulière vers le bas pour serrer la bandoulière.

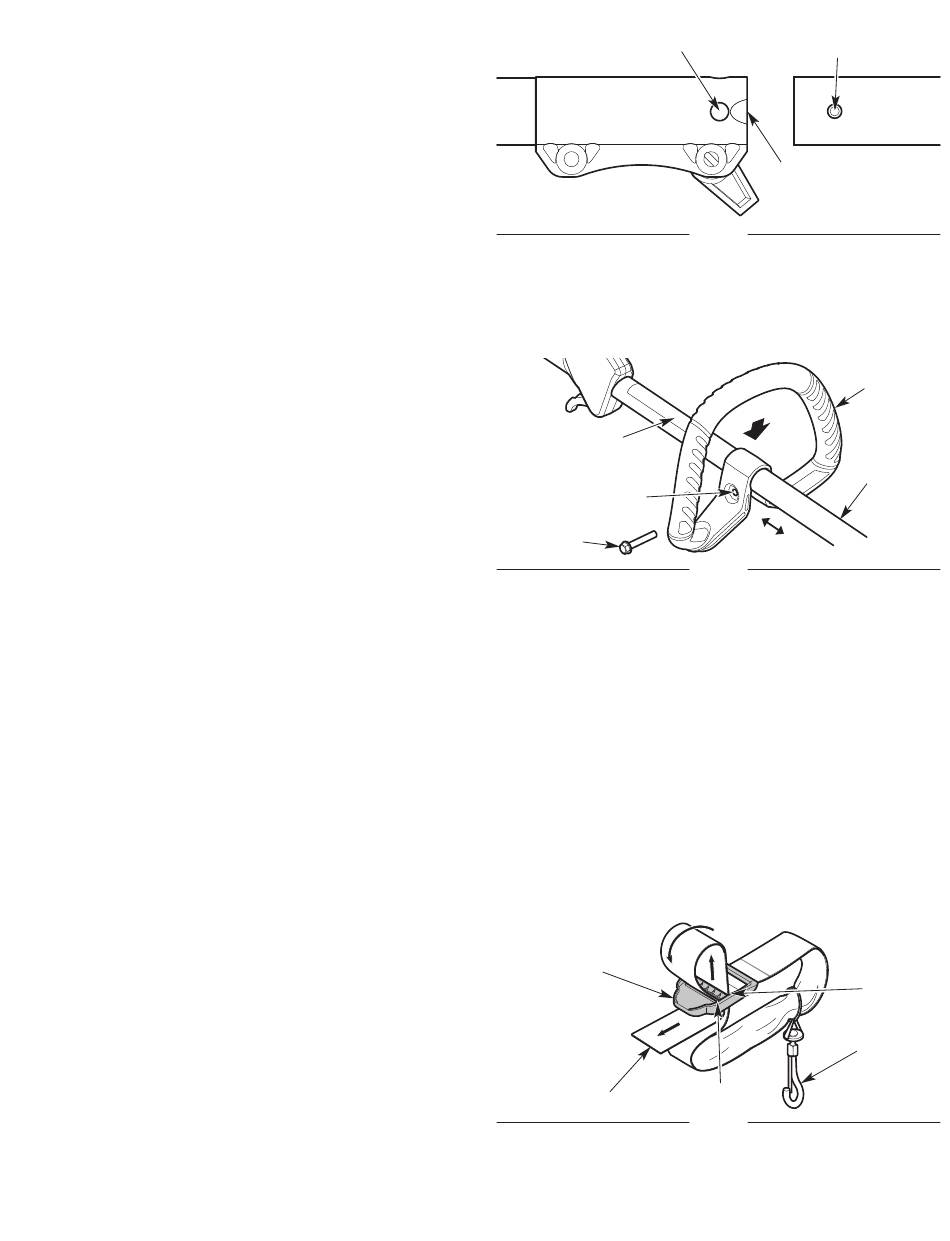

Trou principal
Étiquette de
sécurité
Ouverture du boulon
Boulon
Boucle
Courroie
32
Bouton ressort
Niche-guide
Fig. 5
Fig. 6
Fente inférieure
Fig. 7
Poignée
Tube de
l'arbre
supérieur
Fente
centrale
Attache
