Introduction
Le DET-RSDC est un périphérique radio
à double technologie, qui contient deux
détecteurs : un interrupteur à lames
magnétiques pour détecter l'ouverture d'une
porte ou d'une fenêtre, et un accéléromètre
pour détecter les chocs.
Le DET-RSDC fonctionne avec n'importe quel
panneau, extension ou récepteur bande étroite
Eaton ou Scantronic 868 MHz.
Remarque : Ce produit doit être installé et
entretenu par un technicien qualifié.
Remarque : Pour éviter les fausses alarmes,
veillez à bien suivre les instructions de
montage.
Identifiez le détecteur
1. Placez le DET-RSDC près d'un clavier.
2. Retirez le cache (Fig. 2).
3. Vérifiez que le cavalier MODE est
déconnecté (Fig. 3).
4. Mettez le cavalier LED en place (pour activer
la LED frontale et faciliter les tests).
5. Installez la batterie. Veillez à respecter la
polarité.
6. Utilisez le menu d'installation pour ajouter
un nouveau détecteur, puis appuyez et
relâchez l'interrupteur d'autoprotection
quand vous y êtes invité*.
*Certaines versions précédentes du produit
utilisent une identification par infrarouge
(et non pas par radio). Dans ce cas, orientez
la LED du DET-RSDC vers le capteur
d'identification du récepteur (le cavalier LED
doit être en place).
Montez le détecteur et l'aimant
Voir les figures 4 à 7.
Remarque :
•
N'installez PAS le détecteur sur la partie
mobile de la porte ou de la fenêtre.
Montez-le verticalement sur le cadre fixe.
•
N'installez PAS le détecteur sur le côté
charnière.
•
Des cales d'espacement peuvent être
intercalées derrière l'aimant ou le détecteur,
mais au risque de réduire la sensibilité de
détection des chocs.
•
Le détecteur et l'aimant peuvent être
positionnés face à face, sous réserve que :
•
Les flèches sur les plaques au dos du
détecteur et de l'aimant soient alignées.
•
La séparation maximale entre les
faces ne dépasse pas 10 mm pour les
montages sur surfaces métalliques, ou
15 mm sur les surfaces non métalliques.
Performances radio
N'installez pas le détecteur :
•
Horizontalement ou à l'envers.
•
Près du sol.
•
À proximité ou sur de grandes structures
métalliques.
•
À moins d'un mètre du réseau électrique ou
de tuyaux métalliques.
•
À côté d'équipements électroniques, tels
que des ordinateurs, photocopieurs ou
autres équipements radio.
Page 4
Testez le détecteur
Testez le fonctionnement du périphérique.
La LED (si activée) clignote quand l'un des
détecteurs est activé. Après le test, vous
pouvez enlever le cavalier LED pour renforcer
la sécurité et prolonger la durée de vie de la
batterie.
Il est recommandé de faire des tests de choc
en mode d'étalonnage (voir ci-dessous), car
vous pouvez à la fois vérifier et régler la
sensibilité.
Pour les tests de choc, utilisez un outil
approprié pour cogner les extrémités de la
zone protégée. La portée dépend de la surface
de montage et des tests sont essentiels.
Mode d'étalonnage
Pour vérifier et régler le détecteur de choc :
1. Allez dans le menu d'installation.
2. Ouvrez le DET-RSDC, puis appuyez et
relâchez l'interrupteur d'autoprotection cinq
fois de suite en moins de trois secondes
pour activer le mode d'étalonnage.
Un double clignotement long de la LED
indique que le mode d'étalonnage a
démarré (même si le cavalier LED n'est
pas raccordé). Le mode d'étalonnage est
désactivé au bout de quatre minutes.
3. Remettez le cache en place et testez le
fonctionnement :
1 clignotement = augmenter la sensibilité.
2 clignotements = sensibilité correcte.
3 clignotements = réduire la sensibilité.
4. S'il faut ajuster la sensibilité, ouvrez le
cache et tournez la vis SENS dans le sens
horaire pour augmenter la sensibilité, ou
dans le sens inverse pour la diminuer.
Remarque : appuyer et relâcher cinq fois
l'interrupteur d'autoprotection a pour effet de
désactiver le mode d'étalonnage (indiqué par
un seul clignotement long de la LED).
EN 50131-2-6,5.2,c)

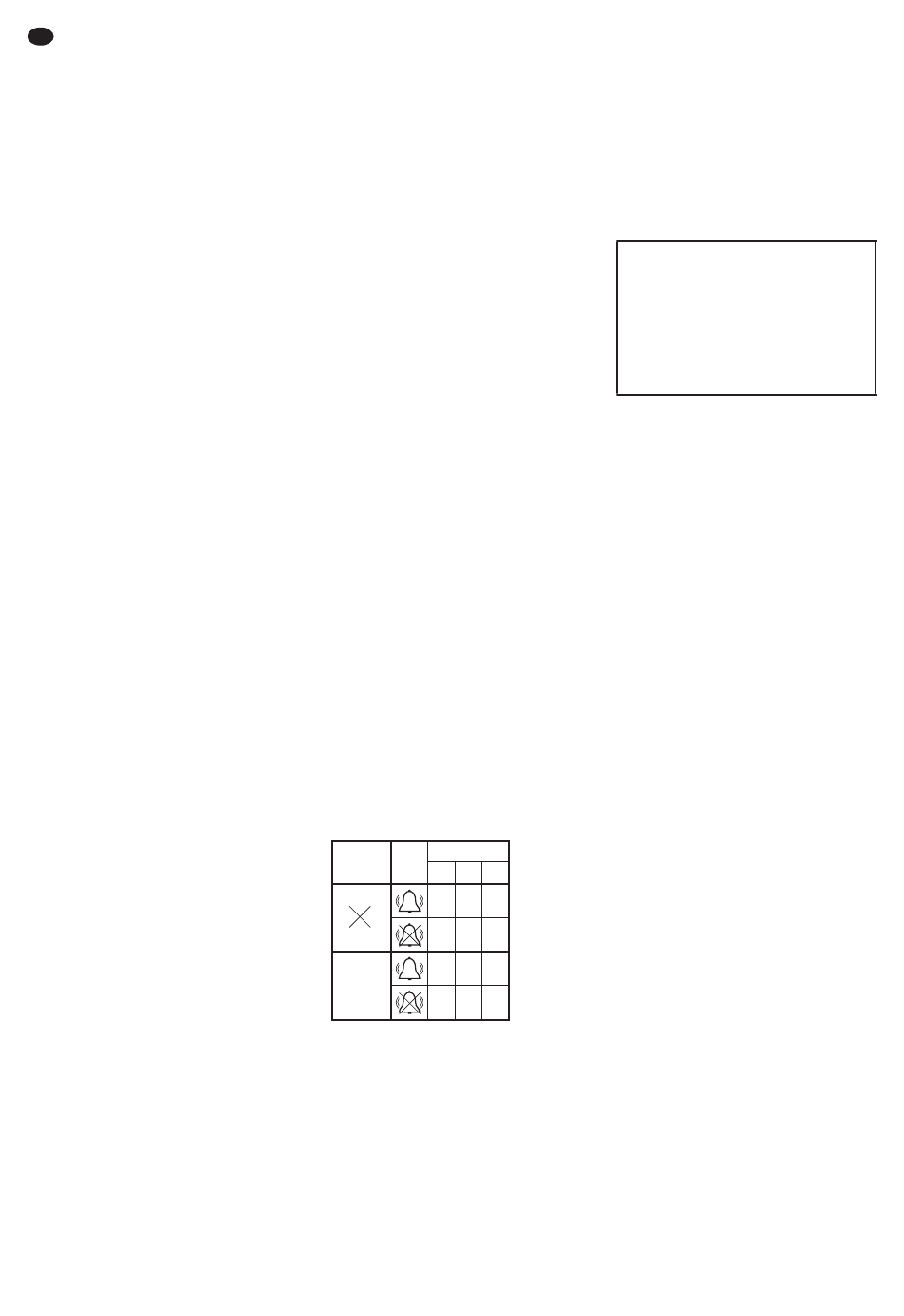

Le tableau suivant indique la distance
d'éloignement/rapprochement entre le
détecteur et l'aimant pour activer/désactiver
l'état d'alarme. On suppose un mouvement
dans l'axe spécifié uniquement, le détecteur
et l'aimant étant positionnés de manière
optimale sur les deux autres axes.
Distance (mm)
Surface État
Z
X Y
22 14 32
Fe
17 11 26
15 14 19
Fe
11 10 10
Caractéristiques
Batterie : lithium CR2 3 Vcc ; avertissement
de batterie faible 2,4 Vcc. Autonomie typique :
1,5 an.
Courant : 20 µA repos ; 25 mA max.
Radio : 868,6625 MHz ; 10 mW en bande
étroite.
Portée radio : jusqu'à 600 m dans un espace
dégagé.
Humidité : 0-95 %.
Temp. de service : -10 à +55 °C.
Dimensions du détecteur (h x l x p) : 103 x
19 x 24 mm.
Dimensions de l'aimant (h x l x p) : 55 x 12
x 12 mm.
Poids du détecteur : 40 g (batterie comprise).
Poids de l'aimant : 10 g.
Grade de sécurité : 2.
Environnement : classe II.
Normes de détection des intrusions :
EN 50131-2-6:2008; EN 50131-2-8:2016;
EN 50131-5-3:2017; PD 6662:2017.
DECLARATION UE DE CONFORMITE
SIMPLIFIEE
Le soussigné, Eaton Electrical Products Ltd,
déclare que l'équipement radioélectrique
du type DET-RSDC est conforme à la
directive 2014/53/UE. Le texte complet de la
déclaration UE de conformité est disponible
à l'adresse internet suivante:
www.touchpoint-online.com
